ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 703206 (21) 3524511/25-27 (22) 24.12.82 (46) 23.04.86. Бюл. № 15 (71) Производственное объединение сельмаш» (72) P. 3. Миневич и В. М. Гапонов (53) 621.073 (088.8) (56) Авторское свидетельство СССР № 703206, кл. В 21 3 13/02, 1975.

„„SU„„1225665 А (54) (57) ШТАМП ДЛЯ ЗАКРЫТОЙ

ОБЪЕМНОЙ ШТАМПОВКИ по авт. св. № 703206, отличающийся тем, что, с целью расширения технологических возможностей и повышения надежности в работе, он снабжен фиксаторами, установленными на контейнерной втулке с возможностью радиального возвратно-поступательного перемещения, а также прижимным кольцом с диаметром отверстия, равным диаметру нижнего пуансона, размещенным поверх фиксаторов.

1225665

Соста ви тель В. Бе щеко в

Редактор Н. Бобкова Техред И. Верес Корректор В. Бутяга

Заказ 1920/9 Тираж 655 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП кПатент», r. Ужгород, ул. Проектная, 4

Изобретение относится к обработке металлов давлением, а именно к конструкциям штампов для закрытой объемной штамповки фасонных изделий, и является усовершенствованием штампа по авт. св. № 703206.

Цель изобретения — расширение технологических возможностей путем обеспечения возможности обработки широкого диапазона типоразмеров обрабатываемых заготовок и повышение надежности в работе.

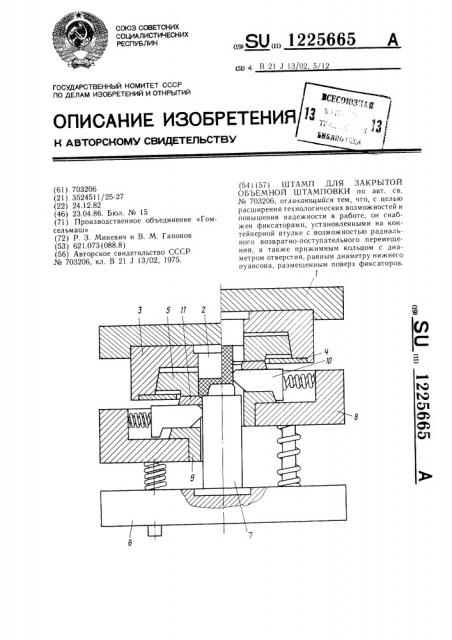

На чертеже изображен штамп для закрытой объемной штамповки.

Штамп содержит подвижную верхнюю плиту 1, на которой смонтированы пуансон

2, обойма 3 с конической, обращенной большим основанием к низу полостью и крышка 4 со сквозным центральным отверстием, закрепленная на нижнем основании обоймы 3. В полости обоймы разме1цена матрица 5, выполненная составной из набора секторов. На неподвижной нижней плите 6 жестко закреплен нижний пуансон 7. Промежуточная плита 8 с контейнерной втулкой

9 подпружинена относительно нижней плиты

6. Контейнерная втулка 9 снабжена убирающимися фиксаторами 10 заготовки и закрыта прижимным кольцом 11, охватывающим контрпуансон и закрепленным на поверхности контейнерной втулки 9.

Штамп работает следующим образом.

Заготовка устанавливается между фиксаторами 10 в контейнерной втулке 9. В начале воздействия верхнего пуансона 2 на заготовку она деформируется и занимает фиксированное положение. При дальнейшем

10 ходе ползуна пресса вниз матрица 5 опирается на прижимное кольцо 11 и перемещается относительно обоймы 3 и крышки 4 до смыкания на пуансоне 2, а фиксаторы 10 сдвигаются радиально от центра, освобождая проход пуансону 7. Деформация заканчивается в замкнутой полости, ограниченной верхним пуансоном 2, матрицей 5, контрпуансоном 7 и прижимным кольцом 11.

При обратном движении ползуна верхний выталкиватель (не показан) давит на поковку, которая раздвигает матрицу, и по20 ковка свободно выпадает из ручья. В случае застревания поковки на контрпуансоне она снимается при помощи подпружиненной промежуточной плиты 8, которая при обратном ходе штампа снимает поковку с пуансона прижимным кольцом 11.
