Устройство для плазменно-механической обработки

Устройство для плазменно-механической обработки

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИ >

Н A BTOPCHGMV СВИДЕтейьСте у

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3720878/25-08 (22) 03.04.84 (46) 23.04.86. Бюл. № 15 (72) Н. М. Соколов и 1О. П. Ярошок (53) 621.941.2 (088.8) (56) Авторское свидетельство СССР № 931302, кл. В 23 В 1/00, 1980. (54) (57) 1. УСТРОЙСТВО ДЛЯ ПЛАЗМЕННО-МЕХАНИЧЕСКОЙ ОБРАБОТКИ, содержащее плазмотрон, нож-отгибатель и ротационный режущий инструмент, отличающееся тем, что, с целью расширения тех„,Я0„„1225693 А д11 4 В 23 В 1/00: нологических возможностей за счет обеспечения условий для торцового резания, ножотгибатель выполнен в виде аксиально размещенной на ротационном режущем инструменте с возможностью вращения цилиндрической гильзы, снабженной конусным раструбом, соединенным с гильзой посредством введенного в устройство промежуточного кольца.

2. Устройство по п. 1, отличающееся те:vl, что промежуточное кольцо выполнено из термоизоляционного материала.

1225693

Составитель В. Золотова

Техред И. Верее Коррекзор С. 1ернн

Тираж 1001 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г Ужгород, ул. Проектная, 4

Редактор Н. Бобкова

Заказ 1923/10

Изобретение относится к плазменпо-механической обработке и предназначено преимущественно для обработки фасок, кромок на листовых деталях и торцов на сварных узлах из труднообрабатываемых материалов.

Цель изобретения расширение технологических возможностей за < чет обеспечения условий для торцового резания.

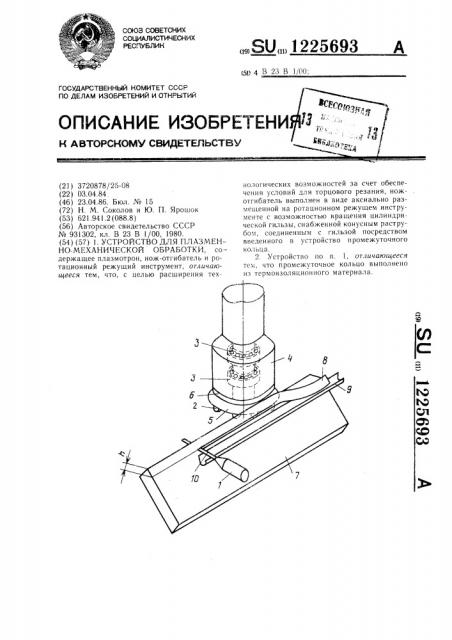

Иа чертеже изображено предлагаемое устройство.

Устройство содержит плазмотрон 1, ротационный режущий инструмент 2, оснагценный ножом-отгибателем, состоящим из аксиально размещенной на режу цем инструменте 2 посредством опор 3 вращения цилиндрической гильзы 4 с установленным на ней конусным раструбом 5. Для предотвращения перегрева опор 3 вращения между цилиндрической гильзой 4 и конусным раструбом 5 между ними помещено промежуточное кольцо 6, выполненное из термоизоляционного материала.

С целью ориентированного отвода отрезаемого от заготовки 7 штыка 8 предусмотрен лоток 9, установленный вдоль траектории перемещения заготовки.

Устройство работает следующим образом.

Заготовка 7 движется со скоростью подачи, при этом плазменная струя 1О отрезает основную часть припуска h, которая

Н1 в виде горячего штыка 8 отводится конусным раструбом 5 в сторону лотка (приемника) 9, освобождая зону резания для доступа ротационного режущего инструмента

2, который срезает нагретую часть припуска. (! )

Применение предлагаемого устройства позволит надежно и с более высокой производительностью вести обработку фасок, кромок на листовых деталях и торцов на сварных узлах.
