Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„Su„„> 225709 A (51) 4 В 23 С 5 26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,, „/

H ASTOPCH0MV СВИДЕТЕЛЬСТВУ (21) 3762223/25-08 (22) 02.07.84 (46) 23.04.86. Бюл. 11 15 (71) Рижский ордена Трудового Красного Знамени политехнический институт им. А.Я. Пельше (72) В.А. Ведмедовский и В.С. Пономаренко (53) 621.952-229.2 (088.8) (56) Авторское свидетельство СССР

Ф 1147521, кл. В 23 С 5/26, 1982. (54)(57)УСТРОЙСТВО ДЛЯ ОБРАБОТКИ .КОНЦЕВЬ1М ИНСТРУМЕНТОМ, содержащее корпус, установленную на корпусе нажимную гайку с внутренней конической поверхностью, предназначенной для сопряжения с ответной поверхностью на инструменте, и установленный в корпусе соосно с ним выталкиватель инструмента, о т л и ч а ю щ е е с я тем, что, с целью повышения быстросменности концевого инструмента и надежности его крепления, устройство снабжено установленной в отверстии, выполненном в корпусе концентрично его оси, обоймой с внутренней конической поверхностью, предназначенной для сопряжения с ответной поверхностью, выполненной на инструменте, при этом обойма связана с корпусом посредством резьбы противоположного относительно резьбы в нажимной гайке направления и с гайкой фиксированно от поворота и с возможностью относительного осевого перемещения, причем выталкиватель установлен в корпусе с возможностью осевого регулировочного перемещения и размещен в осевом отверстии, выполненном в обойме..

1225709 назначенной для сопряжения с ответной поверхностью 4 на концевом инго- у;,ден "p

Обойма 2 сопряжена с корпусом 1 цилиндрической б и резьбовой 7 о верхностями,, выполненными вдоль его оси. Концевой инструмент 5 имеет гагсже вторую обратную коническую поверхность 8, сопряженную с ответной коническои поверхностью, выполненной на някимной гайке 9 навер3

Р нутой на резьбовой участок (резьбу)

10 корпуса 1 и направленной цилиндрическим пояском 11. Связь обоймы 2 и нажимной гайки 9 выполнена с фиксацией их o-. взаимного проворота и возможностью относительного осевого перемещения, для чего на обойме 2 выполнены выступы 12, а в нажимнуо гайку 9 ввернут винт !3, взаимодействующий с этими выступами.

Связь может иметь и другие варианты. Например, в нажимную гайку 9 установлен в продольном направлении штифт 14, взаимодействующий с выступами 12 (фиг. 3 и 4). Связь обоймы 2 и нажкмной гайки 9 с корпусом получена посредством резьб противоположного направления. Так., если резьба 10 выполнена правой, то резьба 7 — левой, при этом с цель о уменьшения вылета обоймы 2 из корпу< а i резьба 7 выполнена с меньшим шагом по сравнению с шагом резьбы

10. Выполнение направления резьбы ,О зависит от направления вращения концевого инструмента 5. Так„ если

ЗО

5Î

Изобретение относится к металлообработке и может быть использовано для крепления концевого инструмента, например пальцевых фрез и. т.п.

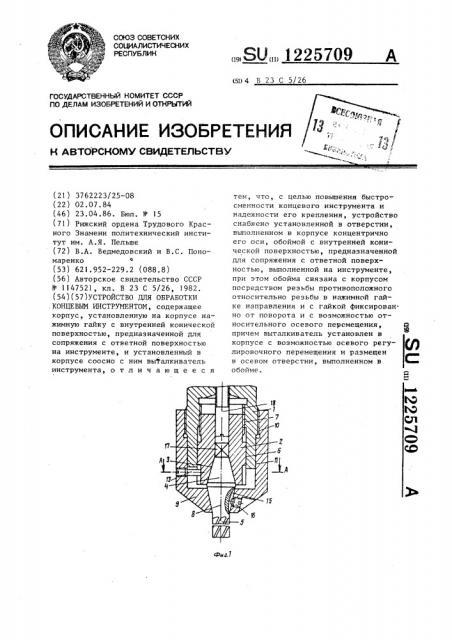

Цель изобретения — повышение бы-, 5 стросменности концевого инструмента и надежности его крепления за счет выталкивания инструмента в процессе его отжима и самозакрепления в процессе обработки. Ча фиг. 1 показано устройство, продольный разрез; на фкг. 2 — сечение Л-А на фиг. 1; на фкг. 3 — устройс гво со связью нажимной гайки и обоймы посредством штифта„ установленного параллельно оси гайки.„ поперечный разрез; на фкг. 4 — ..очение Б-Б на яиг, 3.

Устройство содержит корпус 1, устангвливаеьый в шпинделе станка, а гакже снабжено обоймой 2 с внутрен— ней ...-онкческой поверхностью 3 пред:.к следнее -- по часовой стрелке, то резьба 1О выполняется правой.

Коническая поверхность 8 концезого инструмента 5, как и ответная ей коническая поверхность гайки 9, выполняется с углом прк вершине, не большим двойного угла трения, Это сделанз с целью передачи двкженкя на концевой инструмент з в конечный момент его закрепления нажимной гайкой 9, а также дчя дозакрепления силами обработки. Угол конической поверхности может быть большим, но для этого на концевом инструменте

5 выполняется средство для передачи двюкенкя, например„ может быть выполнен паз 15, с которым взакмодейс-:âóет головка винта 16, вверну=o о в нажимную гайку 9,. Концевой инструмент 5 снабжен гранным выступом 17, которым он взаимодействует с гранной внутренней поверхносгью обоймы

2. 8 корпусе 1 ввернут выталкиватель

18 для взаимодействия с концевым инструментом 5 при его удаления из обоймы 2.

Усгройство может быть использовано к с другими исполнениями концевых фрез, например концевая фреза

19 (фиг. 4) поджата гайкой 9 по торцовой поверхности 20, а для передачи движения на концевую фрезу 19 от нажимной гайки 9 предусмотрена гранная поверхность 21 или другие средства

Закрепление концевого инструмента осуществляется следующим образом, Инструмент помещается в нажимную гайку 9 и проворачивается так, что головка винта 16 входит в паз iз. Нажимную гайку 9 устанавливают на цилиндрический поясок 11 корпуса 1, и гранный.выступ )7 концевого инструмента 5 подают в гранное отверстие обоймы 2. При этом головка винта 13 входит в пространство между выступамк 12. HBBepTblBclIoT нажкмную гайку

9 на резьбовой участок 10 корпуса 1.

Так как резьбы участков 10 и 7 имеют разное направление, то нажимная гайка 9 и обойма 2 движутся навстречу одна другой, что способствует уменьшению времени на закрепление. Б lpo цессе обработки усилие обработки воздействует через концевой инструмент 5 на нажимную гайку 9 и обойму

2 и этим способствует дозакреплению, так как приложенное усилие также

1? 25 /09!

Б

Составитель A. Сапенок

Техред И.Попович Корректор В.Синицкая

Редактор Н. Бабкова

Заказ 2022/11

Подписное

Тираж 1001

БНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская Баб,, д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 способствует встречному перемещенжо нажимной гайки 9 и обоймы .2. При раскреплении концевого инструмента 5 вращение нажимной гайки 9 вызывает вращение обоймы 2 и они удаляются 5 одна От,цругой. Если концевой инструмент 5 удержен силами трения в обойме 2, то при ее движении вверх срабатывает выталкиватель 18, который удаляет концевой инструмент 5 из

il0 обоймы 2. Затем окончательно свинчи"-ают нажимную гайку 9 с корпуса 1, а концевой инструмент 5 удаляют из нажимной гайки 9. Таким образом, выталкивание концевого инструмента 5 из обоймы 2 происходит во время свинчивания нгжимной гайки 9, т.е. дополнительное время на выталкивание концевого инструмента не затрачивается.

Закрепление и раскрепление. концевого инструмента 19 (фиг. 4) принципиально не отличается от рассмотренного.
