Устройство для чистовой и упрочняющей обработки поверхностей деталей

Устройство для чистовой и упрочняющей обработки поверхностей деталей

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИ

К А ВТОРСНОМ У СВИДЕТЕЛЬСТВУ

Фиг.7

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3551542/25-27 (22) 15.02.83 (46) 23.04.86. Бюл. № 15 (71) Могилевский машиностроительный институт (72) Я. М. Сургунт и П. Ф. Котиков (53) 621.923.77 (088.) (56) Авторское свидетельство СССР № 931426, кл. В 24 В 39/04, 1980. (54) (57) УСТРОЙСТВО ДЛЯ ЧИСТОВОЙ И УПРОЧНЯЮЩЕЙ ОБРАБОТКИ

ПОВЕРХНОСТЕЙ ДЕТАЛЕЙ, содержащее корпус, в котором на поворотной оси с возможностью взаимодействия с двумя

„„SU„„1225768 A (51) 4 В 24 В 39 00 подпружиненными плунжерами установлена державка с деформирующими элементами, причем плунжеры и деформирующие элементы расположены симметрично относительно плоскости, проходящей через ось поворота отличающееся тем, что, с целью расширения технологических возможностей за счет обработки торцовых поверхностей с двух сторон одновременно, державка выполнена из двух частей, установленных с возможностью поворота относительно одна другой, при этом каждый из плунжеров установлен с возможностью взаимодействия с двумя частями державки.

1225768

1 ч=!иг.9

Составитель А. Сергеев

Гекред И. Верее Корректор В. Бутяга

Типаж 7 !О Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! !3035, Москва, Ж вЂ” 35, Раушская иаб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор М. Бланар

Заказ !927/!4

Изобретение относится к металлообработке, а именно к устройствам для упрочнения наружных поверхностей деталей типа тел вращения.

Цель изобретения — расширение технологических возможностей за счет обработки торцовых поверхностей с двух сторон одновременно.

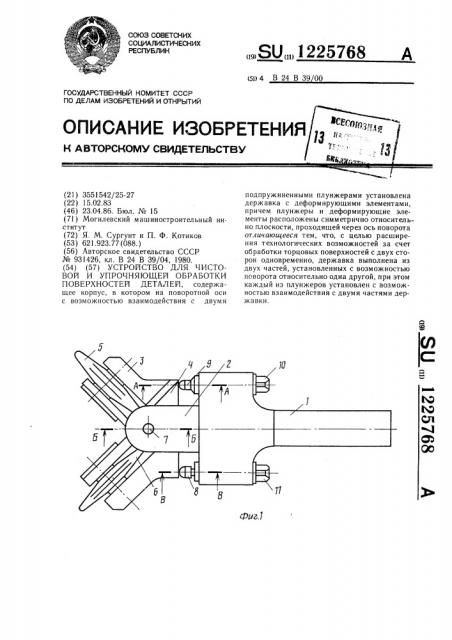

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — сечение Б — Б на фиг. 1; на фиг. 4 — сечение  — В на фиг. 1.

В корпусе 1 установлена вилка 2, в которую вставлены две симетричные части 3 и 4 державки. В них установлены .деформирующие элементы (ролики) 5 и 6.

Части державки установлены на оси 7 и опираются на два подпружиненных плунжера 8 и 9. Усилия плунжеров регулируют винтами 10 и 11.

Плунжеры и ролики расположены симметрично относительно плоскости, проходящей через ось 7 вдоль вилки 2.

Устройство работает следующим образом.

Корпус 1 крепится в резцедержателе токарного станка. При обработке одновременно двух торцов необходимо, чтобы расстояние между торцами было равно рас10 стоянию между роликами с учетом натягов обоих роликов. Устройство вводят между торцами, при этом ролик 5 через часть 3 державки подпружинен плунжером 8, а ролик 6 — плунжером 9.

При обработке прерывистых цилиндрических поверхностей ролики связаны между собой не жестко, ролик 6 подпружинен плунжером 8, а ролик 5 — плунжером 9.
