Направляющий аппарат многоступенчатого лопастного насоса

Направляющий аппарат многоступенчатого лопастного насоса

Иллюстрации

Показать все

Реферат



СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (П) (51) 4

ОПИСАНИЕ ИЗОБРЕТ

Н ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3734082/25-06 (22) 28.04.84 (46) 23.04.86. Бюл. У 15 (71) Харьковский политехнический институт им. В.И. Ленина (72) М.П. Крутько, А.П. Бодрунов, . Э.Г. Стеценко и В.В. Визирский (53) 621.671(088.8) (56) Ломакин А.А. Центробежные и осевые насосы. М.-Л.: Машиностроение, 1966, с. 110. фиг. 73.

Байбаков О.В. Оптимальные соотношения размеров направляющих многоступенчатых центробежных насосов.—

Вестник машиностроения, 1967, )) 8, с. 23-26, фиг. 4. (54)(57) НАПРАВЛЯЮЩИЙ АППАРАТ МНОГОСТУПЕНЧАТОГО ЛОПАСТНОГО НАСОСА, содержащий диск с центральным отверстием и ступицей и закрепленные на нем лопатки с входными кромками, образующие каналы переменной в радиальном направлении ширины и состоящие из диффузорного отводящего участка на одной стороне диска, обратного подводящего участка — на другой его стороне и расположенного между ними переводного участка, о т л и ч а юшийся тем, что, с целью уменьшения гидравлических потерь и упрощения технологии изготовления аппарата, лопатки имеют постоянную толщину, а каналы — переменную ширину в осевом направлении, увеличивающуюся от входных кромок к подводящему участку,() при этом последние расположены вплос- ® кости перпендикулярной осинаправляющего аппарата.

Изобретение относится к пасс состроению, а именно к конструкциям переводных направляющих аппаратов мнот оступенчатых лопастных насосов центробежного и диагонального типа. 5

1(ель изобретения — уменьшение гидравлических потерь и упрощение технологии изготовления аппарата.

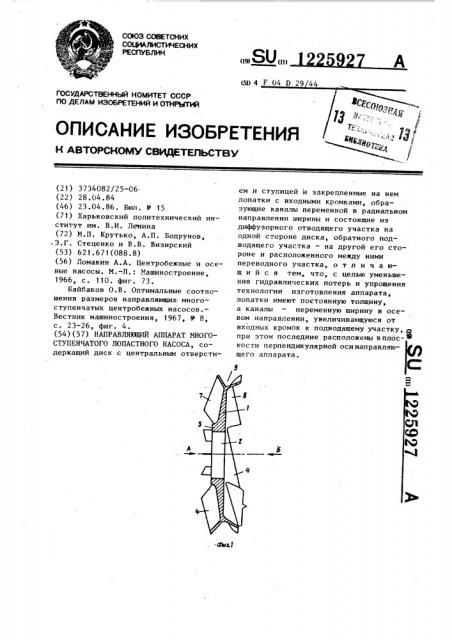

На фиг. 1 изображен направляющий ip аппарат, поперечное сечение; на фиг. 2 — вид A на фиг. 1; на фиг. 3 вид Б на фиг, 1 (стрелками указано направление потока).

Направляющий аппарат многоступенчатого лопастного насоса содержит диск 1 с центральным отверстием 2 и ступицей 3 и закрепленные на нем лопатки 4 с входными кромками 5, обра20 зующие каналы 6 с лерменной в радиальном направлении ширины и состоящие из диффузорного отводящего участка 7 на одной стороне диска 1, обратного подводящего участка 8 — на другой

его стороне и расположенного между ними переводного участка 9. Лопатки 4 имеют постоянную толщину, а каналы 6 переменную ширину в осевом направлении, увеличивающуюся от входьн1х кромок

ВидА

1225927 1

5 к подводящему у<111< тку 8. !!1>и -от<1«1 входные кромки 5 рясно<«<же11ы в ля о<.— кости перлеllдикулярнОЙ o< H направ11я ющего аппарата.

Направляющий аппарат работает следующим образом.

Жидкость, выходящая из рабочего колеса, поступает непосредственно на периферии диска в каналы 6, (в диффузорный отводящий участок 7), раскрывающиеся в осевом и радиальном направлениях, и, пройдя ло ним, поступает на вход последующего рабочего колеса или на выход к потребителю. В направляющем аппарате уменьшены потери энергии на трение вследствие сокращения суммарного пути жидкости по каналам 6. Кроме того, конструкция аппарата исключает резкие повороты при переходе жидкости с одной сторонь< диска на другую, что также снижает потери. Аппарат имеет открытые каналы и лопатки 4 постоянной толщины.

За счет этого он может быть выполнен различными высокопроизводительными методами, исключающими ручную зачистку каналов, что снижает затраты на изготовление и упрощает технологию изготовления. Кроме того, конструкция аппарата имеет меньшие габариты.

Фиг. 2
