Устройство для стопорения резьбового соединения

Устройство для стопорения резьбового соединения

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„,SU„„1225944 А

511 4 F 16 В 39/28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ жащее болт с нерезьбовой частью, гайку с фиксирующим средством на торце, взаимодействующим с нерезьбовой частью болта, отличающееся тем, что, с целью улучшения условий эксплуатации путем обеспечения дозатяжки гайки, нерезьбовая часть болта выполнена в виде расположенной между резьбовыми ступенями конусной ступени с меньшим основанием, обращенным к торцовой резьбовой ступени, а фиксирующее средство— в виде пружинных лепестков переменной высоты.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3758127/25-27 (22) 26.06.84 (46) 23.04.86. Бюл. № 15 (72) П. Г. Ильин (53) 621.882 (088.8) (56) Патент Франции № 454989, кл. 47 А 9, 1913.

Патент США № 3750732, кл. F 16 В 39/02, 1973. (54) (57) УСТРОЙСТВО ДЛЯ СТОПОРЕНИЯ РЕЗЬБОВОГО СОЕДИНЕНИЯ, содер CECgg,р;., 13„ ; а®аЛИ Т®Л

225944

Sup A

7Б

Фиг. 2 стиг.5

Sud 0

Фиг.5

Фиг.4

Составитель В. Голов

Редактор Г. Волкова Техред И. Верес Корректор В. Синицкая

Заказ 1930/23 Тираж 777 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

11-3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

1

Изобретение относится к машиностроению и может быть использовано для стопорения резьбовых соединений, работающих в условиях повышенных температур и вибрации.

Целью изобретения является улучшение условий эксплуатации путем обеспечения дозатяжки гайки.

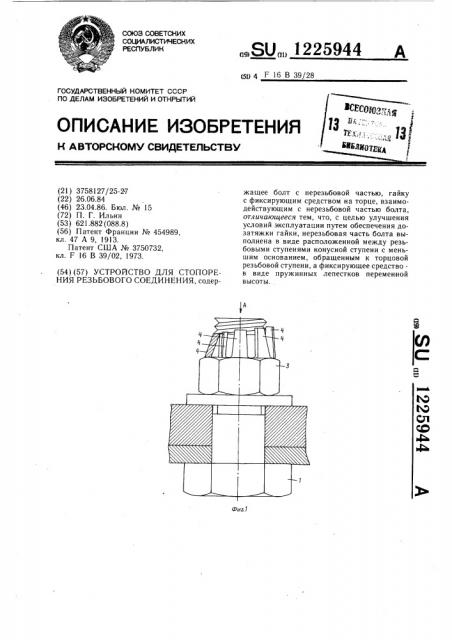

На фиг. 1 показано резьбовое соединение, в застопоренном.состоянии, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3— гайка в свободном состоянии; на фиг. 4— вид Ь на фиг. 3; на фиг. 5 — болт.

Устройство содержит болт 1 с конусной ступенью 2, гайку 3 с лепестками 4 переменной длины.

Соединение и стопорение происходит сле. дующим образом.

Предварительно в собираемом пакете, состоящим из набора деталей и подкладочной шайбы, изготавливают отверстие нужного диаметра. В отверстие пакета вставляют болт 1, на него навертывают гайку 3 и затягивают ее до упора (или до достижения заданного крутящего момента) . При этом один из лепестков 4 гайки 3 входит в конусную ступень 2 болта 1, чем и замыкает гайку 3 на болте 1, В случае усадки пакета в эксплуатации гайку дотягивают вновь до упора. При этом

10 последующий лепесток 4 входит в конусную канавку и также замыкает гайку на болте.

Для разборки соединения достаточно вывести лепестки, находящиеся в конусной ступени болта, из этой ступени за пределы резьбовой части болта.

Предлагаемое устройство многократного действия не требует перестановки элементов стопорения.
