Реферат



Изобретение относится к измерительной технике и может быть использовано для тарировки преобразователей перемещений, работающих в вакууме и в среде криогенных жидкостей. Целью изобретения является повыщение точности тарировки и расширение диапазона задаваемых перемещений. Устройство содержит основание, неподвижный рычаг , подвижный рычаг, упругую перемычку, первый винтовой механизм, второй винтовой механизм, криостат, опорную щтангу, тягу, скобу и вакуумную камеру. Поворачивая винт второго винтового механизма, задают грубые перемещения преобразователю через скобу и тягу. При задании точных перемещений поворачивают винт первого винтового механизма. Величины задаваемых перемещений сравнивают с величиной электрического сигнала, снимаемого с преобразователя . Снабжение устройства вторым винтовым механизмом расширяет диапазон задаваемых перемещений. Снабжение криостатом дает возможность проводить тарировку в среде криогенных жидкостей и в вакууме , и кроме того, при тарировке в нормальных условиях исключается влияние случайных воздушных потоков на температуру тарируемого преобразователя, что повышает точность измерения. I з.п. ф-лы, I ил. i (Л ISD N5 О5

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1226010 (5D 4

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

13,"

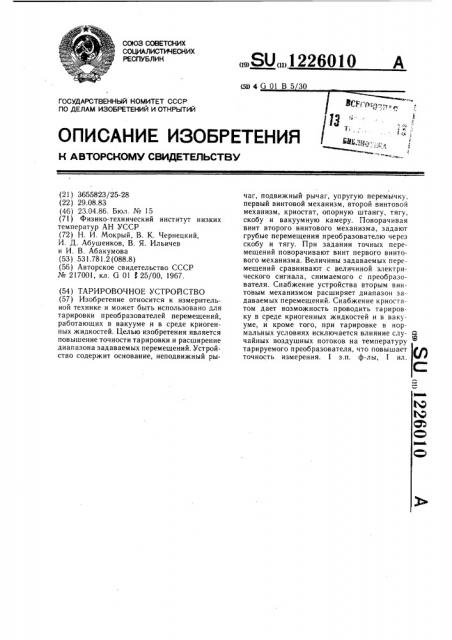

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А8ТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3655823/25-28 (22) 29.08.83 (46) 23.04.86. Бюл. № 15 (71) Физико-технический институт низких температур АН УССР (72) Н. И. Мокрый, В. К. Чернецкий, И. Д. Абушенков, В. Я. Ильичев и И. В. Абакумова (53) 531.781.2 (088.8) (56) Авторское свидетельство СССР № 217001, кл. G 01 3 25/00, 1967. (54) ТАРИРОВОЧHOE УСТРОЙСТВО (57) Изобретение относится к измерительной технике и может быть использовано для тарировки преобразователей перемещений, работающих в вакууме и в среде криогенных жидкостей. Целью изобретения является повышение точности тарировки и расширение диапазона задаваемых перемещений. Устройство содержит основание, неподвижный рычаг, подвижный рычаг, упругую перемычку, первый винтовой механизм, второй винтовой механизм, криостат, опорную штангу, тягу, скобу и вакуумную камеру. Поворачивая винт второго винтового механизма, задают грубые перемещения преобразователю через скобу и тягу. При задании точных перемещений поворачивают винт первого винтового механизма. Величины задаваемых перемещений сравнивают с величиной электрического сигнала, снимаемого с преобразователя. Снабжение устройства вторым винтовым механизмом расширяет диапазон задаваемых перемещений. Снабжение криостатом дает возможность проводить тарировку в среде криогенных жидкостей и в вакууме, и кроме того, при тарировке в нормальных условиях исключается влияние слу- с

Я чайных воздушных потоков на температуру тарируемого преобразователя, что повышает фу точность измерения. 1 з.п. ф-лы, 1 ил.

С.":

1226010

Изобретение относится к измерительной технике и может быть использовано для тарировки преобразователей перемещений, работающих в вакууме, в парах или среде криогенных жидкостей.

Цель изобретения — повышение точности тарировки и расширение диапазона задаваемых перемещений.

На чертеже представлено тарировочное устройство, общий вид.

Тарировочное устройство содержит основание 1, к которому на стойках 2 жестко прикреплен неподвижный рычаг 3, подвижный рычаг 4, соединенный с неподвижным рычагом 3, упругой перемычкой 5, первый винтовой механизм 6, криостат 7, опорную штангу 8, тягу 9, скобу 10, охватывающую рычаги 3 и 4, второй винтовой механизм

11 и вакуумную камеру 12, размещенную между основанием 1 и криостатом 7. Тарируемый преобразователь 13 располагается внутри криостата 7 на стержне 14. Криостат

7 имеет рабочую емкость 15, заполненную криогенной жидкостью, и азотную емкость

16, трубопровод 17.

Тарировочное устройство работает следующим образом.

Предварительно выставив винтовые механизмы 6 и 11 в исходное положение — на нулевые отметки, тарируемый преобразователь перемещения монтируют на стержне 14 и нижнем конце подвижной тяги 9. Затем устанавливают криостат 7, с помощью которого можно производит тарировку и при нормальных условиях. При тарировке в вакууме через трубопровод 17 производят откачку воздуха до получения требуемой степени вакуума.

Тарировку в среде криогенных жидкостей производят после заливки криогенной жидкости.

Электрические выводы преобразователя

13 подключают к вторичным приборам.

Поворачивая винт второго винтового механизма 11, задают грубые перемещения преобразователю 13 через скобу 10 и тягу 9.

Величина задаваемых при этом перемещений отсчитывается по шкале второго винтового механизма 11. При задании точных перемещений поворачивают винт. первого винтового механизма 6. Значение перемещений, которые передаются при этом на тарируемый преобразователь 13, определяется путем деления величины перемещения, задаваемого первым винтовым механизмом

6, на величину соотношения длин а +б и а. Величины задаваемых перемещений, передаваемых на тарируемый преобразователь

10 13, затем сравнивают с величиной электрического сигнала, полученного на вторичном приборе с помощью схемы обработки сигналов (не показано).

Снабжение устройства вторым винтовым механизмом 11 расширяет диапазон задавае. мых перемещений от 0 до .25 мм.

Снабжение криостатом 7 дает возможность проводить тарировку в среде криогенных жидкостей и в вакууме, и кроме того, при тарировке в нормальных условиях исключается влияние случайных воздушных потоков на температуру тарируемого преобразователя, что повышает точность измерения.

Формула изобретения

1. Тарировочное устройство, содержащее основание, жестко связанный с ним неподвижный рычаг, и подвижный рычаг, одни концы рычагов соединены упругой перемычкой, а другие — винтовым механизмом, отличающееся тем, что, с целью повышения точности тарировки и расширения диапазона задаваемых перемещений, в основании выполнено отверстие, а устройство снабжено установленными соосно криостатом, соединенными телескопически опорной штангой и тягой, скобой, обхватывающей рычаги, и вторым винтовым механизмом, связанным с одним концом скобы, один конец опорной штанги закреплен в отверстии основания, один конец тяги жестко связан с другим

40 концом скобы, а вторые концы тяги и опорной штанги размещены в криостате.

2. Устройство по и. 1, отличающееся тем, что оно снабжено вакуумной камерой, размещенной между основанием и криостатом.
