Реферат



Изобретение относится к области испытаний материалов и может быть использовано для исследования температурной стабильности материалов при циклическом воздействии температуры. Цель изобретения - повышение точности измерений. Устройство содержит измерительный микроскоп со столиком и промежуточную съемную подложку из ситалла с малым коэффициентом линейного расширения. Подложка выполнена П-образной формы с двумя выступами на концах, к которым при испытаниях крепятся концы исследуемых образцов. Наблюдая в микроскоп за изменением зазора между смежными концами двух образцов , получают данные о величине остаточной дефррма ции после каддого температурного цикла. Устройство упрощает эксперимент и повышает точность из- i мерений благодаря стабильности базы отсчета. 1 ил. т 1C ю Од О 4: Si

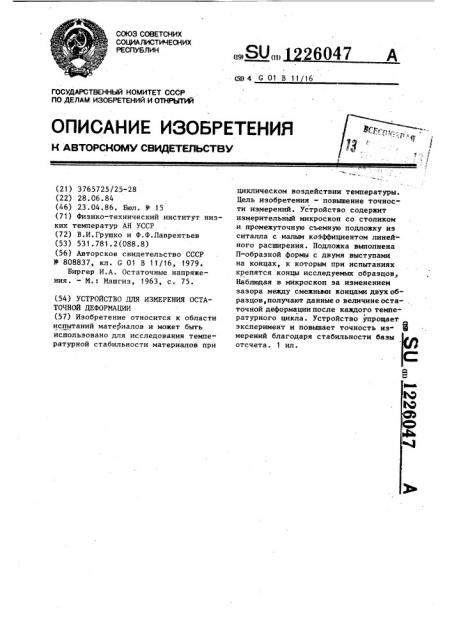

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (51) 4 G 01 В 11/16

ОПИСАНИЕ ИЗОбРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3765725/25-28 (22) 28.06.84 (46) 23.04.86. Бюл. )) 15 (71) Физико-технический институт низких температур АН УССР (72) В.И.Грушко и Ф.Ф.Лаврентьев (53) 531.781.2(088.8) (56) Авторское свидетельство СССР

Ф 808837, кл. G 01 В 11/16, 1979.

Биргер И.А. Остаточные напряжения. — М.: Машгиэ, 1963, с. 75. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ОСТАТОЧНОЙ ДЕФОРМАЦИИ (57) Изобретение относится к области испытаний материалов и может быть использовано для исследования температурной стабильности материалов при циклическом воздействии температуры.

Цель изобретения — повышение точности измерений. Устройство содержит измерительный микроскоп со столиком и промежуточную съемную подложку из ситалла с малым коэффициентом линейного расширения. Подложка выполнена

П-образной формы с двумя выступами на концах, к которым при испытаниях крепятся концы исследуемых образцов, Наблюдая в микроскоп за изменением зазора между смежники концами двух образцов, получают данные о величине оста-, точной деформации после каждого температурного цикла. Устройство упрощает эксперимент и повышает точность из- Е мерений благодаря стабильности базы отсчета. 1 ил.

1226047

Составитель В.Тимошенко

Техред Н.Бонкало

Редактор Е.Папп

Корректор Л.Пилипенко

Заказ 2110/28

Тираж 670

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4

Изобретение относится к испытаниям материалов и может быть использовано для исследования стабильности линейных размеров материалов после нескольких циклов воздействия температуры.

Цель изобретения — повышение точности измерения при многократной смене температур на образце.

Достигается эта цель путем обеспечения стабильной базы отсчета линейных размеров измерительным микроскопом

На чертеже представлено устройство с установленными в нем образцами, общий вид.

Устройство для измерения остаточной деформации содержит измерительный микроскоп с предметным столиком .(не показан) и промежуточную съемную подложку 1 П-образной формы из ситалла с. двумя выступами 2 и 3 на концах. К этим выступам в процессе испытаний закрепляют исследуемые образцы 4 и 5.

Устройство работает следующим образом.

Перед началом испытаний на промежуточную съемную подложку 1, выполненную из ситалла с малым коэффициентом линейного расширения, укладывают два исследуемых плоских образца 4 и 5 с зазором "а" между их свободными концами, равным 10-20 мкм.

Концы образцов 4 и 5, обращенные к выступам 2 и 3, закрепляют связую щим. Затем подложку 1 с образцами

4 и 5 устанавливают на столик измерительного микроскопа и измеряют величину зазора. В дальнейшем подложку 1 с образцами 4 и 5 подвергают нагреву и охлаждению в соответствии с заданным режимом испытаний. После каждого цикла возвращают подложку 1 на столик микроскопа и повторяют из10 мерения зазора. По этим данным определяют остаточную деформацию образцов после каждого цикла температурных испытаний..

Использование предлагаемого устройства позволяет повысить точность и упростить эксперимент, а также обработку результатов эксперимента.

Формула и з обретения

Устройство для измерения остаточной деформации, содержащее измерительный микроскоп с предметным столиком для размещения образца, о т— л и ч а ю щ е е с я тем, что, с целью повышения точности измерения при многократной смене температур на образце, оно снабжено промежуточ30 ной съемной подложкой П-образной формы с двумя выступами на концах, выполненной иэ ситалла и предназначенной для размещения одновременно двух образцов с закреплением одного конца каждого образца к соответствующеЗ5 .му выступу подложки.
