Стенд для испытаний цепных передач

Стенд для испытаний цепных передач

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике, а именно к стендам для испытаний приводных цепей. Цель изобретения - повышение производительности и приближение условий испытаний к эксплуатационным путем дополнительного циклического нагружения замкнутых цепных контуров. Стенд для испытаний цепньпс передач содержит станину, привод, приводные и ведомые звездочки, нагружающее уст ройство, шар нирно связанный со станиной двуплечий рычаг, на одном конце которого установлены ведомые звездочки , а на другом - вибратор, кинематически связанный с дополнительным приводом. Для повьшения удобства в обслуживании вибратор стенда выполнен в виде дисков с отверстиями, в которых размещены дебалансные грузы , а кинематическая связь представляет собой гибкий торсионный ва.пик. При работе стенда вибратор, связанный с дополнительным приводом создает в замкнутых цепных контурах пульсирующую нагрузку, величина которой зависит от частоты вращения вибратора и массы размещенных в нем дебалансных грузов. Для создания идентичных условий испытаний цепей и равномерности износа приводных и ведомых звездочек привод периодически реверсируют по команде от реле времени. 1 з.п. ф-лы, 5 ил. I (Л

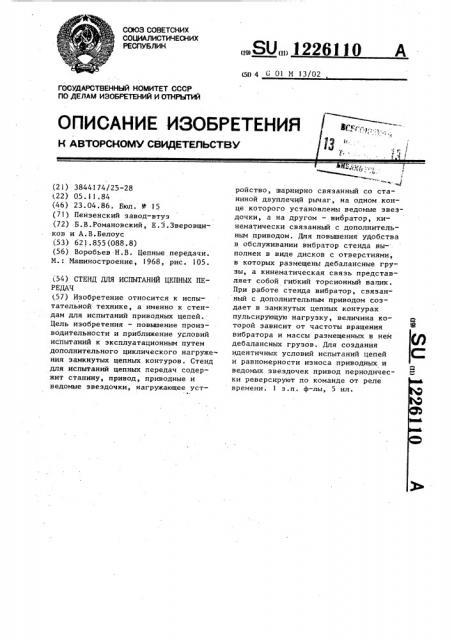

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН сЯ) 4 С 01 И !3/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1 вс.;,-, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1гг 1 цу " т

-Ь (21) 3844174/23-28

<22) 05.11.84 (46) 23.04.86. Бюл. 15 (71) Пензенский завод-втуз (72) Б.В.Романовский, Е.З.Зверовщиков и А.В.Белоус (53) 621.855(088.8) (56) Воробьев Н.В. Цепные передачи.

M.: Машиностроение, 1968, рис. 105. (54) СТЕНД ДЛЯ ИСПЫТАНИЙ ЦЕПНЫХ ПЕРЕДАЧ (57) Изобретение относится к испытательной технике, а именно к стендам для испытаний приводных цепей.

Цель изобретения — повышение производительности и приближение условий испытаний к эксплуатационным путем дополнительного циклического нагруже ния замкнутых цепных контуров. Стенд для испытаний цепных передач содержит станину, привод, приводные и ведомые звездочки, нагружающее уст„„SU„„ I 226110 A

*» ройство, шарнирно связанный со станиной двуплечий рычаг, на одном конце которого установлены ведомые звездочки, а на другом — вибратор, кинематически связанный с дополнительным приводом. Для повышения удобства в обслуживании вибратор стенда вы- . полнен в виде дисков с отверстиями, в которых размещены дебалансные грузы, а кинематическая связь представляет собой гибкий торсионный валик.

При работе стенда вибратор, связанный с дополнительным приводом создает в замкнутых цепных контурах пульсирующую нагрузку, величина которой зависит от частоты вращения вибратора и массы размещенных в нем дебалансных грузов. Для создания идентичных условий испытаний цепей и равномерности износа приводных и ведомых звездочек привод периодически реверсируют по команде от реле времени. l з.п. ф-лы, 5 ил.

1226110

5 контролируют по прогибу балки 19 при помоши индикатора 20.

После создания необходимого растягивающего усилия в цепях 5 на короткое время включают привод 2 для выбора зазоров в звеньях цепей 5, после чего привод 2 отключают, проверяют и при необходимости подстраивают вращением гайки 8 растягивающее усилие в цепях 5, контролируя его по индикатору 20.

Включается устройство 22 подачи суспенэий к испытуемым цепям 6, привод 2 и дополнительный привод 18, кинематически связанный с вибратором, дебалансные группы которого рассчитаны на создание при данной частоте вращения циклической составляющей в испытуемых цепях 5. Усилие пульсирующей нагрузки может быть измерено контролем усилия в цепях

5 при помощи, например, тенэодатчиков, а вытяжка цепей 5 в процессе испытания компенсируется упругостью сжатой пружины 6 и при необходимости периодически подстраивается.

Для создания идентичных условий испытания цепей 5 и равномерности износа приводных 3 и ведомых 4 звездочек привод 2 периодически реверсируют по команде от реле времени.

Для обеспечения безопасности работы испытуемые цепи 5 помещены в защитные кожухи 21, которые предотвращают разбрызгивание суспенэий и могут также выполнять роль масляной ванны.!

Стенд работает следующим образом.

Вращением гайки 7 перегоняют втулку 10 в крайнее правое положение, гайка 8 при этом также находится в краинем правом положении, а пружи45 на 6 находится в свободном состоянии. На приводные 3 и ведомые 4 звездочки надевают испытуемые цепи 5.

Гайку 7 перегоняют в крайнее левое положение, вращением гайки 8 сжимают пружину 6, которая перемещает втулку 10. Шпонки 9, перемещаясь по вин-. товым пазам валов 12 и 13, разворачивают их один относительно другого, создавая тем самым натяжение цепей 5, Угол наклона пазов в валах

12 и 13 выполнен из условия самоторможения. Усилие натяжения цепей

Изобретение относится к машиностроению, а именно к испытательной технике, и может быть использовано для стендовых испытаний цепей.

Цель изобретения — повышение производительности, приближение условии испытаний к эксплуатационным за счет дополнительного циклического нагру- жения и повышение удобства в обслуживании. 10

На фиг. 1 изображен стенд,,общий вид, на фиг. 2 — вид А на фиг.l; на фиг. 3 — разрез Б-Б на фиг. 1 на фиг. 4 — разрез В-В на фиг. 1; на фиг. 5 — разрез Г-Г на фиг. 4.

Стенд содержит станину 1, привод

2, приводные 3 и ведомые 4 звездочки, предназначенные для охвата их испытуемыми цепями 5, нагружающее устройство, включающее пружину 6, 20 гайки 7 и 8, скользящие шпонки 9, втулку 10 и фиксирующий стакан !1.

Ведомые звездочки 4 установлены на валах 12 и 13 двуплечего рычага 14, шарнирно связанного со станиной 1. .25

- На втором конце рычага 14 установлен вибратор, выполненный в виде дисков 15 с отверстиями,, в которых размещены дебалансные грузы )6. Вибратор при помощи гибкого торсионно- ЗО

ro валика 17 кинематически связан с дополнительным приводом 18, установленным на станине I. Стенд может быть оснащен устройством для заме.— ра усилий в испытуемых. цепях 5, включающим упругую балку 19, закрепленную на станине 1, и индикатор 20, стенд содержит также защитные кожухи

21 и устройство 22 для подачи к испытуемым цепям различных суспензий.

Формула изобретения

1. Стенд для испытаний цепных передач, содержащий станину, привод, приводные и ведомые звездочки, предназначенные для охвата их испытуемыми цепями, нагружающее устройство, шарнирно связанный со станиной двуплечий рычаг, на одном конце которого установлены ведомые звездочки, отличающийся тем, что, с целью повышения производительности и приближения условий испытаний к эксплуатационным за счет дополнительного циклического нагружения, он снабжен вибратором, установленным на другом конце рычага, и кинематически связанным с ним дополнительным приводом.

2. Стенд по п. 1, о т л и ч аю шийся тем, что, с целью повышения удобства в обслуживании, ратор выполнен в видв дисков с верстиями, в которых размещены

12261! О 4 виб- балансные грузы, а кинематическая от- свяэь представляеT собой гибкий торде- сионный валик.

Фиг.2

1226 10
