Устройство для виброакустической диагностики роторных машин

Устройство для виброакустической диагностики роторных машин

Иллюстрации

Показать все

Реферат



Изобретение относится к технической диагностике машин и может использоваться для безразборного контроля технического состояния роторных машин. Цель изобретения - расширение функциональных возможностей и повышение достоверности диагноза за счет обеспечения возможности контроля мгновенного значения флуктуации частот спектра. Расширение функциональных возможностей устройства достигается благодаря введению измерителя флуктуации частоты, подключенного к выходу перестраиваемого генератора . 1 ил.

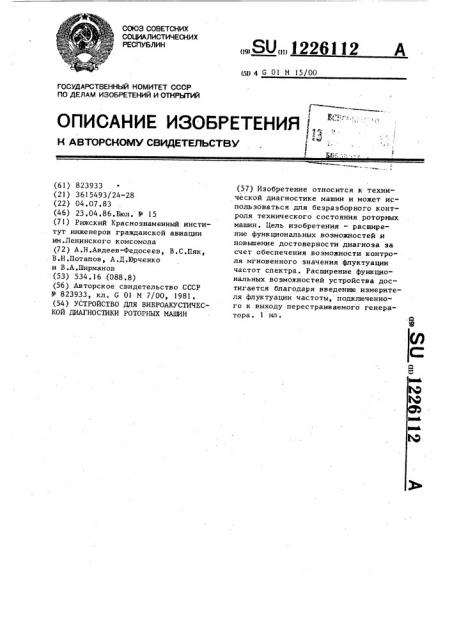

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1226112 А

< 11 4 G 01 M 15/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСИОМЪГ СВИДЕТЕЛЬСТВУ е ,«Д

1 (61) 823933 (21) 3615493/24-28 (22) 04.07.83 (46) 23,04.86.Бюл. l! 15 (71) Рижский Краснознаменный институт инженеров гражданской авиации им.Ленинского комсомола (72) А.Н.Авдеев-Федосеев, В,С.Пяк, . В.Н.Потапов, А.Д.Юрченко и В.А.Ширманов (53) 534.16 .(088.8) (56) Авторское свидетельство СCCP

М 823933, кл. G Ol M 7/00, 1981. (54) УСТРОЙСТВО ДЛЯ ВИБРОАКУСТИЧЕСКОЙ ДИАГНОСТИКИ POTOPklbIX MAIllHH (57) Изобретение относится к технической диагностике машин и может иСпользоваться для безразборного контроля технического состояния роторных машин. Цель изобретения — расширение функциональных возможностей и повышение достоверности диагноза за счет обеспечения возможности контроля мгновенного значения флуктуации частот спектра. Расширение функцио" нальных возможностей устройства достигается благодаря введению измерителя флуктуации частоты, подключенного к выходу перестраиваемого генератора. 1 ил.

1226)

Изобретение относится к технической диагностике машин, может использоваться для безразборного контроля технического состояния роторных машин и является усовершенствованием 5 изобретения по авт.св, Ф 823933.

Цель изобретения — расширение функциональных возможностей и повышение достоверности диагноза за счет обеспечения возможности контроля мгновен- 10 ного значения флуктуации частот спектра.

На чертеже представлена блок-схема устройства.

Устройство содержит последователь- 15 но соединенные вибропреобразователь 1, согласующий блок 2, смеситель З,кварцевый фильтр 4 промежуточной частоты и измерительный блок 5, соединенный с выходом кварцевого фильтра 4 и с щ входом измерительного блока 5 фазовый детектор 6, подключенный к его выходу перестраиваемый.генератор 7, генератор 8 опорной частоты, подключенный на второй вход фазового детекто- я ра 6, и измеритель 9 флуктуации частоты, вход которого соединен с выходом генератора 7, а выход — с вторым входом измерительного блока 5.

Устройство работает следующим об- ЗО разом.

Вибрационный сигнал с вибропреобразователя 1 поступает через согласующий блок 2 на один из входов смесителя 3, на второй вход которого

3$ подается управляющий сигнал с выхода перестраиваемого генератора 7.

На смесителе 3 сигналы суммируются и результирующий сигнал фильтруется узкополосным кварцевым фильтром 4 промежуточной частоты. С выхода фильтра 4 отфильтрованный сигнал промежуточной частоты подается на первый вход измерительного блока 5, где детектируется, усредняется, измеряется и поступает на первый вход фазового детектора 6, на второй

12

2 вход которого поступает опорный сигнал кварцевого генератора 8, Генератор 8 выдает опорную частоту, равную резонансной частоте кварцевого фильтра 4.

При флуктуациях частоты, выделяемой спектральной составляющей, сигналы с фильтра 4 и опорного генератора 8 получают взаимный сдвиг по фазе, в результате чего на выходе фазового детектора 6 появляется управляющее напряжение, которое, воздействуя на частоту перестраиваемого генератора 7, осуществляет его перестройку и тем самым обеспечивает неизменность промежуточной частоты, выделяемой составляющей спектра.

Сигнал с выхода перестраиваемого генератора 7 подается также на вход измерителя 9 флуктуации частоты. Укаэанный измеритель представляет собой совокупность электронных узлов,обеспечивающих измерение абсолютного и относительного изменений частоты частотно-модулированного сигнала, поступающего с генератора 7, В простейшем случае измеритель 9 должен включать преобразователь частота-напряжение, схему выделения и измерения постоянной и переменной составляющих преобразованного сигнала, а также измеритель отношения указанных составляющих.

Формула изобретения

Устройство для виброакустической диагностики роторных машин по авт. св. Р 823933, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей и повышения достоверности диагноза, оно снабжено измерителем флуктуации частоты, подключенным к выходу перестраиваемого генератора, 1226112
