Хо 122612

Класс 42Ь, 26вз

СССР

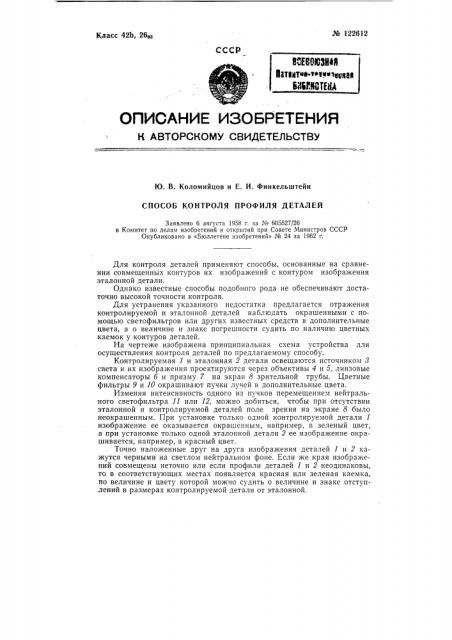

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю. В. Коломийцов и E. И. Финкельштейн

СПОСОБ КОНТРОЛЯ ПРОФИЛЯ ДЕТАЛЕЙ

Заявлено 6 августа 1958 г. за ¹ 605527/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 24 за 1962 г.

Для контроля деталей применяют способы, основанные на сравнении совмещенных контуров их изображений с контуром изображения эталонной детали.

Однако известные способы подобного рода не обеспечивают достаточно высокой точности контроля.

Для устранения указанного недостатка предлагается отражения контролируемой и эталонной деталей наблюдать окрашенными с помощью светофильтров или других известных средств в дополнительные цвета, а о величине и знаке погрешности судить по наличию цветных каемок у контуров деталей.

На чертеже изображена принципиальная схема устройства для осуществления контроля деталей по предлагаемому способу.

Контролируемая 1 и эталонная 2 детали освещаются источником 3 света и их изображения проектируются через объективы 4 и 5, линзовые компенсаторы б и призму 7 на экран 8 зрительной трубы. Цветные фильтры 9 и 10 окрашивают пучки лучей в дополнительные цвета.

Изменяя интенсивность одного из пучков перемещением нейтрального светофильтра 11 или 12, можно добиться, чтобы при отсутствии эталонной и контролируемой деталей поле зрения на экране 8 было неокрашенным. При установке только одной контролируемой детали 1 изображение ее оказывается окрашенным, например, в зеленый цвет, а при установке только одной эталонной детали 2 ее изображение окрашивается, например, в красный цвет.

Точно наложенные друг на друга изображения деталей 1 и 2 кажутся черными на светлом нейтральном фоне. Если же края изображений совмещены неточно или если профили деталей 1 и 2 неодинаковы, то в соответствующих местах появляется красная или зеленая каемка, по величине и цвету которой можно судить о величине и знаке отступлений в размерах контролируемой детали от эталонной.

¹ 122612

Предмет изобретения

Способ конт11Оля профиля деталей, отличающийся тем, что, с целью. рощ пы ния,точности контроля, поверяемую деталь сравнивают с эталонной, деталью путем наложения друг на друга их отражений, окрашенййх в дополнительные цвета с помощью светофильтров.
