Реферат



Изобретение позволяет повысить надежность и точность разведки при выявлении и оконтуривании локальных неоднородностей в верхней части разреза . Это достигается совместным использованием преломленных и отраженных волн при многократных системах наблюдения на основе возбуждения из продольных и непродольных пунктов возбуждения, причем расстояние от непродольного пункта возбуждения до центра базы приема выбирают в зависимости от минимального размера самой узкой части неоднородностей, которые подлежат изучению, а расстояния между каналами равны шагу возбуждения и выбираются в долях от этого минимального размера. Повьш1ение точности определения граничных скоростей на малых базах достигается использованием данных о структурном положении изучаемой границы и скоростях в покрывающей толще, полученных по результатам обработки отраженных волн по продольной и непродольной системам многократных наблюдений, и осуществлением многократных определений граничных скоростей по различным направлениям для площадки границы, задаваемой в зависимости от минимальных размеров изучаемых неоднородностей. По граничным скоростям для верхней прослеживаемой границы определяют плановое положение локальных неоднородностей , а о их вертикальных размё рах судят по изменениям пластовь х скоростей между верхней и подстилающей границами. 1 ил. (Г С KJ lo: о: СА:

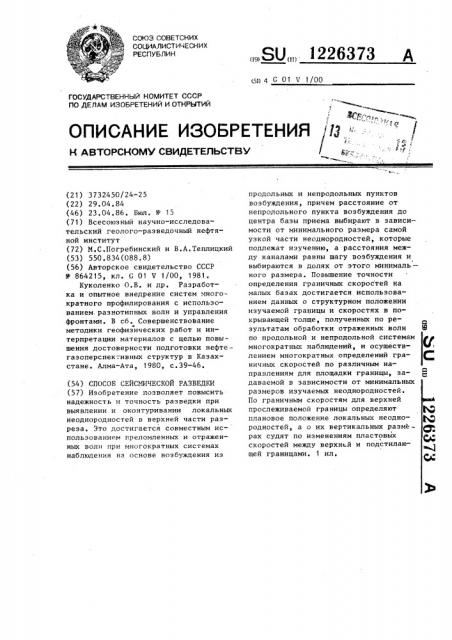

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИ -ВЕСКИХ

РЕСПУБЛИН

„„SU„„1226373 A (51) 4 01 Ч 1/00

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ сес,., „---ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1г " " /

К ABTOPCKOMV СВИДЕТЕЛЬСТВУ (54) СПОСОБ СЕЙСМИЧЕСКОЙ РАЗВЕДКИ (57) Изобретение позволяет повысить надежность и точность разведки при выявлении и оконтуривании локальных неоднородностей в верхней части разреза. Это достигается совместным использованием преломленных и отраженных волн при многократных системах наблюдения на основе возбуждения иэ (21) 3732450/24-25 (22) 29.04.84 (46) 23.04.86. Бюл. Р 15 (71) Всесоюзный научно-исследовательский геолого-разведочный нефтяной институт (72) М.С.Погребинский и В.А.Теплицкий (53) 550.834(088.8) (56) Авторское свидетельство СССР и 864215, кл. G 01 V 1/00, 1981.

Куколенко О,В. и др. Разработка и опытное внедрение систем многократного профилирования с использованием. разнотипных волн и управления фронтами. В сб. Совершенствование а методики геофизических работ и интерпретации материалов с целью повышения достоверности подготовки нефтегаэоперспек-.ивных структур в Казахстане. Алма-Ата, 1980, с.39-46. продольных и непродольных пунктов возбуждения, причем расстояние от непродольного пункта возбуждения до центра базы приема выбирают в зависимости от минимального размера самой узкой части неоднородностей, которые подлежат изучению, а расстояния между каналами равны шагу возбуждения и выбираются в долях от этого минималь— ного размера. Повьппение точности определения граничных скоростей на малых базах достигается использованием данных о структурном положении изучаемой границы и скоростях в покрывающей толще, полученных по результатам обработки отраженных волн Й по продольной и непродольной системам уу многократных наблюдений, и осуществ- М лением многократных определений гра- С ничных скоростей по различным направлениям для площадки границы, за- Я даваемой в зависимости от минимальных размеров изучаемых неоднородностей.

По граничным скоростям для верхней прослеживаемой границы определяют Я плановое положение локальных неодно- (Я родностей, а о их вертикальных разме - ф

ЪдФ е рах судят по изменениям пластовых скоростей между верхней и подстилающей границами. 1 ил, ,С4

1 12263

Изобретение относится к сейсморазведке, а именно к изучению сейсмическим методом верхней части разреза.

Цель изобретения — повышение на5 дежности и точности разведки при выявлении и оконтуривании локальных неоднородностей в верхнеи части разреза.

На чертеже приведена схема реализации предлагаемого способа.

Схема содержит продольный профиль

1, непродольный профиль 2, пункты

3, — З„приема, пункты 4„- 4 возбуждения на продольном профиле, пункты

5„ — 5„ возбуждения на непродольном профиле, проекции на дневную поверхность падающих 6„ — 6, и выходящих 7„ - 7 лучей, преломленных на изучаемой границе, проекции на дневную поверхность лучей 8, скользящих по преломляющей границе, проекция 9 на дневную поверхность участка преломляющей границы, в пределах которого производится определение граничной скорости, проекции 10, — 10 на дневную поверхность точек, к которым относят значение граничных скоростей, определяемых для площадок преломляющей границы, проекции 11,—

11„ на дневную поверхность общих глубинных, точек для непродольного профиля по отраженным волнам.

Способ осуществляется следующим образом.

По геолого-геофизическим данным определяют глубину преломляющей границы, подлежащей изучению, скорости продольных волн в покрывающей толще, граничные скорости преломленных волн и по этим данным рассчитыва—

40 ют величину х. Минимальные размеры локальных неоднородностей R выбирают исходя из общегеологических представлений и априорных сведений об изучаемых локальных неоднород45 ностях. Если этих сведений недостаточно или изучению подлежит совокупность микронеоднородностей, R выбирается наибольшим из величины или где — длина волны сейсмических колебаний, R — диаметр первой зоны

Френеля. Шаг возбуждения и расстояния между пунктами приема выбирают равными между собой, причем меньшими, чем R

Допустим, что шаг между пунктами возбуждения и приема выбирают равным

Р,/2. Тогда, как видно из чертежа, 73 2 всзбуждение осуществляют Hd продольном профиле из точки 4 и на непро1 дальном профиле из точки 5,а региI страцию отраженных и преломленных волн выполняют на базе приема, распо-ложенной на продольном профиле.

После чего возбуждение осуществляют

По аномалиям граничных скоростей для верхней преломляющей границы судят о плановом положении локальных неоднородностей, а о вертикальных размерах неоднородностей судят по изменениям интервальных скоростей между верхней и нижележащей границами.

Пример. Глубина до верхней преломляющей границы равна 50 м, а до нижележащей отражающей границы

150 м. Величину R по геолого-геофизическим данным выбирают равной 60 м.

Скорост:ь продольных волн в отложениях покрывающих верхнюю преломляющую границу, равна 1500 м/с, в подстилающих отложениях 3000 м/с. Граничная скорость для локальной неоднородности 4500 м/с. Для участка, где преломление происходит на .поверхности локальной неоднородности, х составляет 35 м. Удаление непродольного пункта возбуждения до профиля берут равным 95 м. Кратность прослеживания

2 участка границы площадью R выбирают равной, например, 35, тогда равно

4 и шаг возбуждения и расстояние между соседними точками приема составляет 15 м. Базу наблюдений выбирают равной 150 м, что обеспечивает 5-краткое прослеживание по ОГТ.

Оптимальные скорости суммирования

) отраженных волн для непродольных волн для непродольных наблюдений определяют по продольному профилю. По отраженным волнам получают информацию о структурном положении верхней границы и о скоростях продольных волн в покрывающих отложениях. После чего производят суммирование преломленных волн, соответствующих участ2 ку границы площадью, близкой к R при последовательном переборе значений граничных скоростей, при этом для каждой граничной скорости рассчитывают соответствующие поправки за время пробега падающих и восходящих лучей, а также за время пробега преломленной волны вдоль границы. Значение граничной скорости определяют по максимальным значениям энергии

1 126 э 73

7у

Ъ

Составитель И. Николаев

Редактор Н. Яцола Техред И.Попович Корректор С.Черни

Заказ 2127/44 Тираж 728 . Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие,г.ужгород,ул.Проектная, 4 суммируемых волн в пределах временного окна, включающего годограф преломленной волны, и относят полученное значение к середине изучаемой площадки границы.

По изменению граничных скоростей определяют плановое положение локальных неоднородностей. 0 вертикальных размерах выявленных неоднородностей судят по изменению пластовых скоростей между верхней и нижней границами ° формула изобретения

Способ сейсмической разведки, основанный на возбуждении сейсмических колебаний из двух пунктов возбуждения, один из которых расположен на продольном профиле, и регистрации отраженных и преломленных волн на базе приема при многократном прослеживании с последующим определением структурного положения границ и скоростной характеристики среды по отраженным волнам, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности и точности разведки при выявлении и оконтуривании локальных неоднородностей в верхней части разреза,, другой пункт возбуждения располагают на линии, параллельной продольному профилю на расстоянии =- Х +К, где x — - расстояние от пункта возбуждения дс начальной точки выхода преломленной волны; К вЂ” раз мер минимальных локальных неоднородностей, подлежащих изучению, в точке, проекция которой на продольный профиль не выходит за пределы базы приема, причем шаг между пунктами приема равен шагу между пунктами возбуждения и не превышает К, значения граничных скоростей опрередяют для площадок преломляющей границы и относят к центру этих площадок, а о плановом положении локальных неоднородностей судят по аномалиям граничных скоростей.
