Устройство для вывода информации

Устройство для вывода информации

Иллюстрации

Показать все

Реферат



Изобретение относится к области автоматики и вычислительной техники и может быть использовано в автоматизированньк системах контроля . Целью изобретения является повышение быстродействия устройства. Поставленная цель достигается введением в устройство второго триггера, второго и третьего элементов ИЛИ, первого и второго элементов задержки , второго элемента И, элемента НЕ, элемента И-НЕ, блока сравнения. Вновь введенные узлы позволяют оперативно управлять работой блока памяти с целью непрерьшного ввода больших массивов информации. 1 ил. en с ic IND О сл

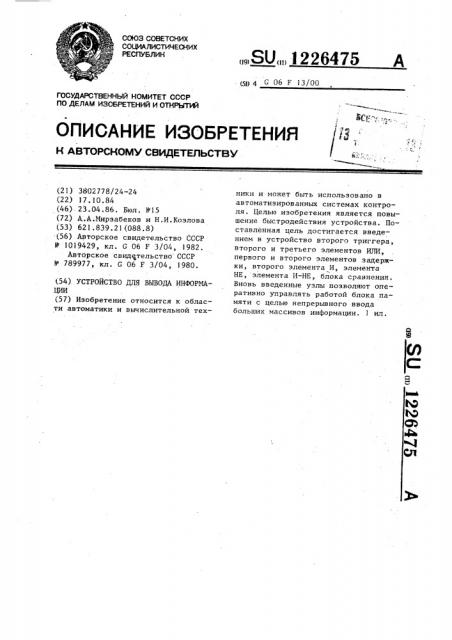

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3802778/24-24 (22) 17.10.84 (46). 23.04.86. Бюл. -15 (72) А.А.Мирзабеков и Н.И.Козлова (53) 621.839.21(088.8) (56) Авторское свидетельство СССР

Ф 1019429, кл. G 06 F 3/04, 1982.

Авторское свидетельство СССР

М 789977, кл. С 06 F 3/04, 1980. (54) УСТРОЙСТВО ДЛЯ ВЫВОДА ИНФОРМАЦИИ (57) Изобретение относится к области автоматики и вычислительной тех—

„„ЯО„„) 226475 . 5И 4 G 06 F 13/00 ники и может быть использовано в автоматизированных системах контроля. Целью изобретения является повышение быстродействия устройства. Поставленная цель достигается введением в устройство второго триггера, второго и третьего элементов ИЛИ, первого и второго элементов задержки второго элемента И элемента

НЕ, элемента И-НЕ, блока сравнения.

Вновь введенные узлы позволяют оперативно управлять работой блока памяти с целью непрерывного ввода больших массивов информации. 1 ил.

1226475

Изобретение относится к области автоматики и вычислительной техники и может быть использовано в автоматизированньгх системах контроля.

Целью изобретения является повы.ление быстродействия устройства.

На чертеже представлена структурная схема устройства.

У

Устройство для вывода информации содержит счетчик 1, регистр 2, блок

3 памяти, блок 4 индикации, блок 5 элементов И, генератор 6, блок 7 сравнения, первый триггер 8, второй триггер 9, первый и второй элементы И IO и ll, элемент НЕ 12, первый, второй и третий элементы ИЛИ 13-15, элемент И-НЕ 16, первый и второй элементы 17 и 18 задержки.

Устройство для вывода информации работает следующим образом.

При отсутствии управляющих сигналов на входе блока 7 сравнения устройствам осуществляется последовательный вывод параметров контроля (номера проверки и значения параметра) в темпе появления сигнала вывода на входе элемента ИЛИ 13.

Этот сигнал проходит через элемент

ИЛИ 13 на счетный вход счетчика 1, устанавливая текущий адрес на адресном входе А блока 3 памяти и на одном из входов блока 7 сравнения и через элемент 18 задержки поступает на вход чтения КЭ блока 3 памяти и на вход элемента 17 задержки.

По сигналу считывания информация контроля из блока 3 памяти заносится в регистр 2 и активизирует три его входа: номера проверки Dg, параметра D и признака неисправности Dä. Номер проверки непосредственно, а параметр через входы блока 5 элементов И, на входе разрешения Е которого в исходном состоянии присутствует единичный сигнал, поступают соответственно на информационные входы Р, и D (3 oK 4 èíäèêàции. При отсутствии управляющего сигнала на входе триггера 9 сигнал с его нулевого выхода, проходя через элемент ИЛИ 15, постоянно присутствует на первом входе элемента

И 10, чем обеспечивается прохождение сигнала с выхода элемента 17 задержки на установку триггера 8 в единичное состояние. В результате на входе разрешения индикации Е блока 4 индикации появляется сигнал, разре5

l5

5с; шающий индикацию информации на входах

D H D .

При наличии на выходе D регистра 2 сигнала признака неисправности с выхода элемента И-НЕ 16 поступает на вход разрешения Е блока 5 элементов И прерывистый единичный сигнал с частотой, определяемой частотой генератора 6, в результате чего зна.— чение параметра высвечивается на блоке 4 индикации прерывисто, вьщеляя неисправность.

При каждом следующем появлении сигнала вывода на входе элемента

ИЛИ 13 состояние триггера 8 подтверждается, текущий адрес увеличивается, и если признак равен "0", то подтверждается или устанавливается единичный сигнал на входе разрешения Е блока 5 элементов И. Если признак равен 1, то обеспечивается прерывистое свечение значения очередного параметра.

В момент, когда текущее значение адреса превысит заданное граничное значение области параметров, блок 7 сравнения выдает сигнал который, ва-первых, через элемент И-ИЛИ устанавливает триггер 8 в нулевое состояние, тем самым снимая сигнал разрешения Е высветки с блока 4 индикации, во-вторых, подтверждает нулевое состояние триггера 9 и, наконец, поступает на выход устройства, фиксируя окончание вывода параметров контроля. Этот сигнал система контроля может использоваться для принятия решения аб окончании индикации или ее повторения.

Рассмотрим работу устройства, когда на вход триггера 9 подан управляющий сигнал, по которому триггер 9 устанавливается в единичное состояние. Чтение информации с блока 3 памяти и передача ее через регистр 2 на блок 4 индикации происходит по сигналу на входе элемента ИЛИ ",3 аналогично рассмотренному.

При этом, если сигнал признака с выхода D. регистра 2 равен О, та через элемент НЕ 12 на второй вход элемента И 11 поступит единичный сигнал, давая разрешение прохождению сигнала с вьгхада элемента 17 задержки на вход элемента И 11. (;игнал с выхода элемента И Il через элемент ИЛИ 14 устанавливает триггер

8 в нулевое состояние, снимая сиг—

)226475

15

25

35

50 нал разрешения индикации на входе разрешения Е блока 4 индикации, и через элемент ИЛИ 13 формирует следующий адрес параметра. Считывание очередных значений параметров контроля и изменение их адресов происходит до тех пор, пока значение признака на выходе Рд регистра 2 не станет равным 1. Тогда этот единичный сигнал через элемент ИЛИ 15 и элемент

И 10 переведет триггер 8 в единичное состояние, разрешая на блоке 4 индикацию прерывистым свечением .соответствующего значения параметра.

Этот же сигнал признака запрещает автоматическое формирование нового адреса параметра.

При следующем сигнале на входе элемента ИЛИ 13 происходит выборка из блока 3 памяти следующего параметра с признаком неисправности.Если такового не окажется, то сформируется сигнал об окончании вывода, когда содержимое счетчика 1 превысит границу области, установленной на входе блока 7 сравнения. Таким образом обеспечивается вывод только параметров, характеризующих неисправные состояния ОК.

Технико-экономическая эффективность от использования предлагаемого устройства в составе автоматизированных систем контроля по сравнению с известными состоит в сокращении времени выделения параметров неисправностей из общего числа запомненных параметров контроля.

Формула изобретения

Устройство для вывода информации, содержащее счетчик, блок памяти, регистр, генератор, блок элементов И, первый элемент И, блок индикации, первый триггер, первый элемент ИЛИ, первый вход которого является пер. вым входом устройства, выход первого элемента ИЛИ соединен с входом счетчика, выходы которого соединены с входами группы блока памяти, выходы группы которого соединены с входами регистра, Выходы первой группы которого соединены с входами первой группы блока индикации, входы второй группы которого соединены с выходами группы блока элементов И, входы группы которого соединены с выходами второй группы регистра, выход первого элемента И соединен с вторым входом триггера, выход которого соединен с входом блока индикации, о т л и ч а ю щ е е с я тем, что, с целью повышения быстродействия устройства, в него введены второи триггер, второй и третий элементы

ИЛИ, первый и второй элементы задержки, второй элемент И, элемент НЕ, элемент И-НЕ, блок сравнения, входы второй группы которого являются входами группы устройства, выход первого элемента ИЛИ соединен с входом второго элемента задержки, выход которого соединен с входом блока памяти и входом первого элемента задержки, выход которого соединен с вторым входом первого элемента И и вторым входом второго элемента И,выход которого соединен с вторым входом первого элемента ИЛИ и первым входом второго элемента ИЛИ, выход которого соединен с первым входом первого триггера, выходы счетчика соединены с входами первой группы блока сравнения, выход которого соединен с первым входом второго триггера, вторым входом второго элемента ИЛИ и является выходом устройства, выход регистра -соединен с входом элемента

НЕ и первыми входами третьего элемента ИЛИ и элемента И-НЕ, выход которого соединен с входом блока элементов И,выход генератора соединен с вторым входом элемента И-НЕ, выход элемента НЕ соединен с первым входом второго элемента И, третий вход которого соединен с первым выходом второго триггера, второй вход которого является вторым входом устройства, второй выход триггера соединен с вторым входом третьего элемента ИЛИ, выход которого соединен с первым входом первого элемента И.!

22б 75

9 Тираж 671 Подписное

BHHHIiH Государственного комитета СССР по делам изобретений и открытий

1!3035, Москва, К-35, РЛушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Составитель В.Верховский

Редактор Т.Кугрышева Техред H.Êàäàð Корректор М. Иаксимишинец
