Класс 48d, 2

6 № 122659

СССР

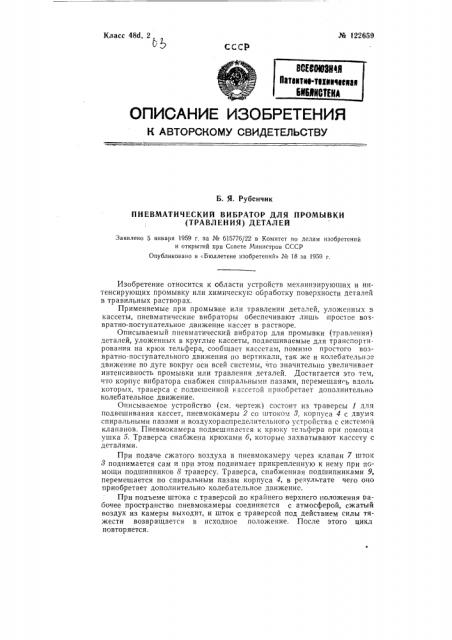

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Б. Я. Рубенчик

ПНЕВМАТИЧЕСКИЙ ВИБРАТОР ДЛЯ ПРОМЫВКИ (ТРАВЛЕНИЯ) ДЕТАЛЕЙ

Заявлено 5 января 1959 г. за № 615776/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в <Бюллетене изобретений» ¹ 18 за 1959 г.

Изобретение относится к области устройств механнзирующих и интенсирующих промывку или химическую обработку поверхности деталей в травильных растворах.

Применяемые при промывке или травлении деталей, уложенных в кассеты, пневматические вибраторы обеспечивают лишь простое возвратно-поступательное движение кассет в растворе.

Описываемый пневматический вибратор для промывки (травления) деталей, уложенных в круглые кассеты, подвешиваемые для транспортирования на крюк тельфера, сообщает кассетам, помимо простого возвратно-поступательного движения по вертикали, так же и колебательное движение по дуге вокруг оси всей системы, что значительно увеличивает интенсивность промывки или травления деталей. Достигается это тем, что корпус вибратора снабжен спиральными пазами, перемещаясь вдоль которых, траверса с подвешенной кассетой приобретает дополнительно колебательное движение, Описываемое устройство (см. чертеж) состоит из траверсы 1 длч подвешивания кассет, пневмокамеры 2 со штоком 3, корпуса 4 с двумя спиральными пазчми и воздухораспределительного устройства с системой клапанов. Пневмокамера подвешивастся к крюку тельфера при помощи ушка 5. Траверса снабжена крюками 6, которые захватывают кассету с деталями.

При подаче сжатого воздуха в пневмокамеру через клапан 7 шток

8 поднимается сам и при этом поднимает прикрепленную к нему при помощи подшипников 8 траверсу. Траверса, снабженная подшипниками 9, перемещается по спиральным пазам корпуса 4, в результате чего оно приобретает дополнительно колебательное движение.

При подъеме штока с траверсой до крайнего верхнего положения рабочее пространство пневмокамеры соединяется с атмосферой, сжатый воздух из камеры выходит, и шток с траверсой под действием силы тяжести возвращается в исходное положение. После этого цикл повторяется. № !22659

Предмет изобретения

Пневматйческий вибратор для промывки (травления) деталей, уложенных в круглые кассеты, подвешиваемые для транспортирования на крюк тельфера, помещаемый между крюком тельфера и кассетой и с0стоящий из диафрагменной пневмокамеры и воздухораспределительного устройства, от 1 1 ч а ю щи и с я тем, что для повышения интенсивности промывки кассетам с деталями при возвратно-поступательном вертикальном перемещении придается одновременно колебательное движение Bdкруг оси всей системы, для чего шток пневмокамеры воздействует на граверсу с подвешенной кассетой, перемеша1ощуюся в спиральных паза . корпуса.
