Устройство для синхронизации импульсов

Устройство для синхронизации импульсов

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в устройствах автоматики и вы числительной техники. Цель изобретения - повьшение точности синхронизации . Устройство со/Хержит И-триггеры 1-4, элемент 5 И, инвертор 6, входную 7 и выходную 9 пганы и шину 8 тактовых импульсов. Достижению поставленной цели способствует введение в устройство элемента 5 И, инвертора 6, и D -триггера 4. 1 ил. (Л С 1C О)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU „„1226626 (50 4 Н 03 К 5/135

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ . "-/

ОПИСАНИЕ ИЗОБРЕТЕНИЯ /" —, /

K ABT0PCHOMV СВИДЕТЕЛЬСТВУ (21) 3814308/24-21 (22) 20.11.84 (46) 23.04.86. Бюл. У 15 (72) В.П. Антоненко и Н.В. Ярощук (53) 621.374(088.8) (56) Авторское свидетельство СССР

У 703900, кл. Н 03 К 5/13, 1977.

Авторское свидетельство СССР

У 1070687., кл. Н 03 К 5/135, 1981. (54) УСТРОЙСТВО ДЛЯ СИНХРОНИЗАЦИИ

ИМПУЛЬСОВ (57) Изобретение может быть использовано в устройствах автоматики и вы= числительной техники. Цель изобретения — повышение точности синхронизации. Устройство содержит D -триггеры

1-4, элемент 5 И, инвертор 6, входную 7 и выходную 9 шины и шину 8 тактовых импульсов. Достижению постав.— ленной цели способствует введение в устройство элемента 5 И, инвертора 6, и Э -триггера 4. 1 ил. состояние

1 12266

Изобретение от«осится к импульсной технике и может быть использованб в устройствах автоматики и вычислйтельной техники для синхронизации работы цифровых устройств. 5

Цель изобретения — повьппение точности синхронизации.

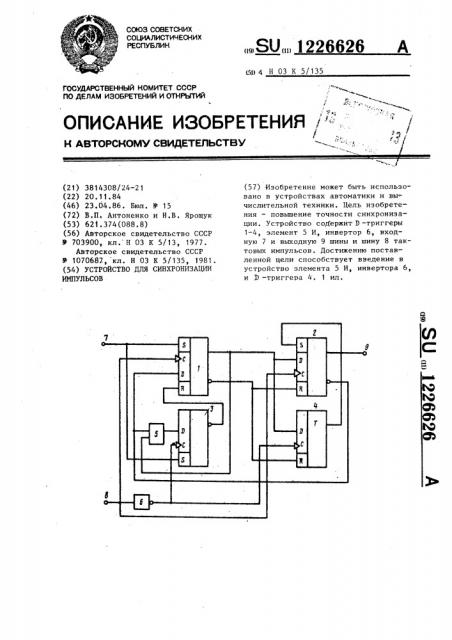

На чертеже приведена электрическая функциональная схема устройства.

Устройство для синхронизации им- 16 пульсов, содержащее четыре триггера

1-4, каждый из которых Э -типа, элемент И 5, инвертор 6, 6 -вход первого триггера 1 соединен с входной.шиной 7,прямой выход — с D -входом 1$ второго триггера 2, Г -входы первого и второго триггеров 1 и 2 соединены с шиной 8 тактовых импульсов„ D -вход четвертого триггера 4 соединен с 3— входом второго триггера 2, R -вход 20 которого соединен с инверсным выходом первого триггера 1 и с R -входом четвертого триггера 4, прямой выход которого соединен с ь -входом второго триггера 2, прямой выход которого 25 соединен с выходной шиной 9, инверсный выход — с I>-входом первого триггера 1 и с первым-входом элемента И 5, второй вход которого соединен с пря.— мым выходом первого триггера 1, « — щ вход которого соединен с инверсным выходом третьего триггера 3, Э -вход которого соединен с выходом элемента

И 5, S вход — с входной шиной 7, С -входы третьего и четвертого триг35 гера 3 и 4 через инвертор 6 соединены с шиной 8 тактовых импульсов.

В,исходном состоянии, когда на шине 7 нулевой уровень, а по шине 8 на устройство поступают тактовые импульсы, все триггеры 1 — 4 находятся в «улевом состоянии, на шине 9 также ну-. левой уровень.

Когда на шине 7 появляется единичr$ ный уровень, триггеры 1 и 3 персходят в единичное состоянись, на D -входы триггеров 2 и 4 с прямого вых.ода триггера 1 поступает единичный уровень, а, с инверсного — нулевой урот вень на К -входы этих же триггеров, разрешающий их переключение. Если после установки триггеров 1 и 3 в

«диничное состояние первым приходит отрицательный фронт тактового импульса с шины 8, то в единичное состоя- Ы ние первым переключается триггер 4, если положительный — триггер 2. В обоих случаях на шину 9 с выхода с.

26 3 триггера 2 поступает импульс, перед«ий фронт которого синхронизирован с фронтом тактового импульса и задержан относительно «еред«его фронта вход«ого импульса на время, не превышающее Т /2. Нулевой уровень с инверсного выхода триггера 2 поступает

»а Э -вход триггера 1 и через элемент И 5 — на D -вход триггера 3 . .Пока.

»а шине 7 присутствует единичный уровень, он держит оба триггера в еди»ичном состоянии и они, несмотря на нулевые уровни на ?) -входах и наличие тактовых импульсов на С-входах, не могут перейти в нулевое состояние, и «а шине 9 также сохраняется единичный уровень.

По окончании импульса на шине 7, ближайшим фронтом тактового импульса в нулевое состояние первым переводит-. ся либо триггер 1-(положительным фронтом), лиоо триггер 3 (отрицательным фронтом). В обоих случаях с инверсного выхода триггера 1 íà R— входы триггеров 2 и 4 поступает еди, ничный уровень, который переводит

1эти триггеры в нулевое состояние.

Отличие первого и второго случаев состоит в том, что к переключению триггера 3 в нулевое состояние приводит или нулевой уровень с инверсного вьглода триггера ? (второй „случай), или нулевой уровень с прямого выхода триггера 1 (первый случай). Единич-?г»A oHe« c инверсного выхода триггера 3, поступая на 8, -вход триггера 1, блокирует ложные переключения по D --входу триггера 1 в единичное

Таким образом, «а шине 9 сформируется задний фронт импульса, задерканный относительной заднего фронта входного импульса на время, «е презьппающее Т/2. формула и з обретения

Устройство для синхронизации импульсов, содержащее три триггера, каждый из которых З -типа, S -вход . первого триггера соединен с,входной шиной, прямой выход соединен с 3— входом второго триггера. C -входы первого и второго триггеров соединены шиной тактовых импульсов и выходную

:пину, о т л и ч а ю щ е е с я тем, что, с целью повьш ения точности синхронизации, в него введены элемент И, 226626

Составитель Т. Соколова

Техред В.Кадар Корректор Г. Решетник

Редактор Н. Рогулич

Заказ 2146/57

Тираж 816 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

3 1 инвертор, четвертый триггер Т -типа, Э -вход которого соединен с ) -входом второго триггера, R,-вход которого соединен с инверсным выходом первого триггера и с К -входом четвертого триггера, прямой выход которого соединен с S -входом второго триггера, прямой выход которого соединен с выходной шиной, инверсный выход - с

Э -входом первого триггера и с первым входом элемента.И, второй вход которого соединен с прямым выходом

Ф первого триггера, К -вход которого соединен с инверсным выходом третьего триггера, 9 -вход которого соединен с выходом элемента И, S --вход— с входной шиной, г -входы третьего и четвертого ь триггеров через инвертор соединены с шиной тактовых импульсов.
