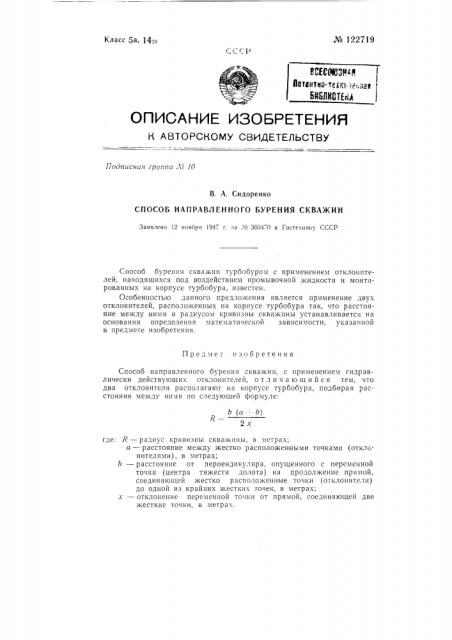

№ 122719

Класс 5а, 14.о

C.(С(Иенс-т щ: р,,;ц

БМБлкстыА

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная грцппа Л5 10

В. А. Сидоренко

СПОСОБ НАПРАВЛЕННОГО БУРЕНИЯ СКВА)КИН

Заявлено 12 ноября l947 г. аа № 3604 0 в Гостехннну СССР

Способ бурения скважин турбобуром с применением отклопптелей, находящихся под воздействием промывочной жидкости и монтнрованных на корпусе турбобура, известен.

Особенностью данного предложения является применение двух отклонителей, располо>кенных на корпусе турбобура так, что расстояние между ними и радиусом кривизны скважины устанавливается на основании определения математической зависимости, указанной в предмете изобретения.

Предмег изобретения

Способ направленного бурения скважин, с применением гидравлически действующих отклонителей, отличающийся тем, что два отклонителя располагают на корпусе турбобура, подбирая расстояния между ними по следующей формуле:

b (а-, b)

Я =где: гс — радиус кривизны скважины, в метрах; а — расстояние между жестко расположенными точками (отклонителями), в метрах;

b — расстояние от перпендикуляра, опущенного с переменной точки (центра тяжести долота) на продолжение прямой, соединяющей жестко располо>кенные точки (отклонители) до одной из крайних жестких точек, в метрах; х — отклонение переменной точки от прямой, соединяющей две жесткие точки, в метрах.
