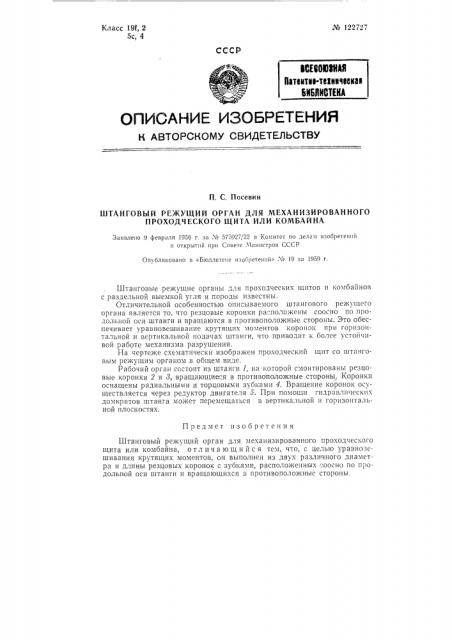

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. С. Посевин

ШТАНГОВЪ|Й РЕЖУЩИЙ ОРГАН ДЛЯ МЕХАНИЗИРОВАННОГО

ПРОХОДЧЕСКОГО ЩИТА ИЛИ КОМБАЙНА

Заявлено 9 февраля 1956 г, за М 575927/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Ле 19 за 1959 г.

Штанговые режущие органы для проходческих шитов н комбайнов с раздельной выемкой угля и породы известны.

Отличительной особенностью описываемого штангового режущего органа является то, что резцовые коронки ра:"положены соосно по продольной оси штанги и вращаются в противоположные стороны. Это обеспечивает уравновешивание крутящих моментов коронок прн горизонтальной и вертикальной подачах штанги, что приводит к более устойчивой работе механизма разрушения.

На чертеже схематически изображен проходческий щнт со штанговым режущим органом в общем виде.

Рабочий орган состоит из штанги 1, на которой смонтированы резцовые коронки 2 и 8, вращающиеся B противоположные стороны. Коронки

ocHa1UeHbI радиальными H TopUQBbIA H ауobBMI 4. Вращение коронок ocl ществляется через редуктор двигателя 5. При помощи гидравлических домкратов штанга может перемещаться в вертикальной и горизонтальной плоскостях.

Предмет изобретения

Штанговый режущий орган для механизированного проходческого щита или комбайна, о тл и ч а ю шийся тем, что, с целью урав loçñшивания крутящих моментов, он выполнен из двух различного диаметра и длины резцовых коронок с зубками, расположенных "оосно по продольной оси штанги и вращающихся в противоположные стороны.
