Эй 122730 ..Класс 7а, 25

СССР

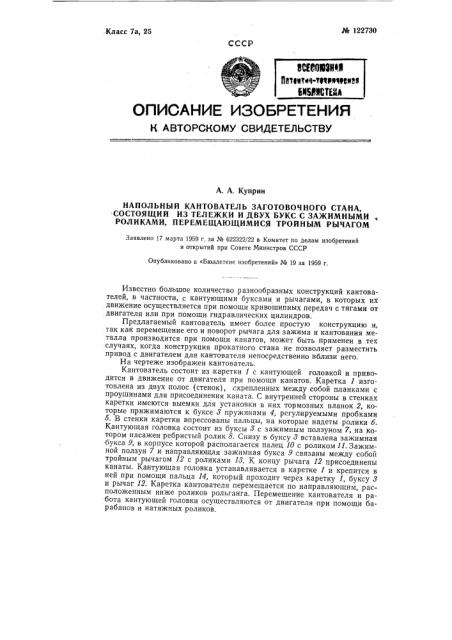

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. А. Куприн

НАПОЛЬНЫЙ КАНТОВАТЕЛЬ ЗАГОТОВОЧНОГО СТАНА, СОСТОЯЩИЙ ИЗ ТЕЛЕЖКИ И ДВУХ БУКС С ЗАЖИМНЫМИ

РОЛИКАМИ, ПЕРЕМЕЩАЮЩИМИСЯ ТРОЙНЫМ РЫЧАГОМ

Заявлено 17 марта 1959 г, за № 622322/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 19 за 1959 r.

Известно большое количество разнообразных конструкций кантователей, в частности, с кантующими буксами и рычагами, в которых их движение осуществляется при помощи кривошипных передач с тягами от двигателя или при помощи гидравлических цилиндров.

Предлагаемый кантователь имеет более простую конструкцию и, так как перемещение его и поворот рычага для зажима и кантования металла производится при помощи канатов, может быть применен в тех

-случаях, когда конструкция прокатного стана не позволяет разместить привод с двигателем для кантователя непосредственно вблизи него.

На чертеже изображен кантователь.

Кантователь состоит из,каретки 1 с кантующей головкой и приводится в движение от двигателя при помощи канатов, Каретка 1 изготовлена из двух полос (стенок), скрепленных между собой планками с проушинами для присоединения каната. С внутренней стороны в стенках каретки имеются выемки для установки в них тормозных планок 2, которые прижимаются к буксе 3 пружинами 4, регулируемыми пробками б. В стенки каретки впрессованы пальцы, на которые надеты ролики б.

Кантующая головка состоит из буксы 8 с зажимным ползуном 7, на котором насажен ребристый ролик 8. Снизу в буксу 3 вставлена зажимная букса 9, в корпусе которой располагается палец 10 с роликом 11. Зажимной ползун 7 и направляющая зажимная букса 9 связаны между собой тройным рычагом 12 с роликами Я К концу рычага 12 присоединены канаты. Кантующая головка устанавливается в каретке 1 и крепится в ней при помощи пальца 14, который проходит через каретку 1, буксу 8 и рычаг 12. Каретка кантователя перемещается по направляющим, расположенным ниже роликов рольганга. Перемещение кантователя и работа кантующей головки осуществляются от двигателя при помощи барабанов и натяжных роликов. № 122730

Предмет изобретения

Напольный кантователь заготовочного стана, состоящий из тележки и двух букс с зажимными роликами, перемещающимися тройным рычагом, отличающийся тем, что, с целью возможности применения кантователя в условиях, когда привод с двигателем для кантователя нельзя разместить непосредственно вблизи него, для перемещения тележки и поворота рычага .применены канаты.

И н форм ацио ни о-издательский отдел.

Объем 0,17 и. л. Зак. 9028

Подп. к печ. 28.Х-59 г„

Тираж 610 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. М. Струве Гр. 20
