Изобретение относится к станкостроению, в частности к станкам дття обработки колесных пар железнодорожного транспорта.

Цель изобретения — повышение надежности привода за счет обеспечения безлюфтовой передачи момента и исключения проскальзывания колесной пары на ведущих элементах вращения., что„ в свою Очередь, снижает резо-нансные колебания колесной ары при

Обработке.

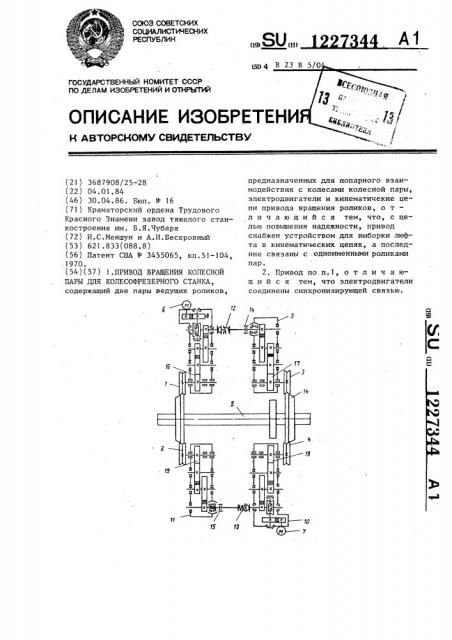

Иа чертсже изображена кинематическая схема привода„

Привод содержит дне пары ведущих ттоликов 1,2 и 3,4, предназначенных для попарного взаимоцейстния с коле. ами обрабатываемой колесной пары 5, электродвигатели 6 и 7 и две кинематические цепи привода вращения роликов, включающие соответственно зубчатые редукторы 8,9 и 10,тl, перецающие вращательный момент от электродвигателей 6 и 7 к одноименным роли-кам пар 1,3 и 4,2 соответственно.

Зубчатые редукторы 8,9 и 10,11 образуют в каждой кинематической цепи пс дне параллельные ветви, соединенные дисковыми фрикционными !2 и 13 и зубчатыми 14 и 15 муфтами. Фрикттттонньте муфты 12 и 13 для лучшей компенсации несоосности соединяемых валов редукторов установлены на шаровых опорах и имеют устройство для регулировки момента трения. Зуоча Гые колес". 16 и 17 редукторов 8 и 9 и зубчатые колеса 18 и 19 редукторов 10 и 11 имеют разницу в один зуб. Эти колеса в совокупности с фрикционными 12 и 13 мутЬтами образуют устройства для выборки люфта в кинематических цепях.

Электродвигатели 6 и 7 синхронизиро)3 B!.!!b! .

1!1 Привод работает следующим образом.

При включении электродвигателей 6 и 7 крутящий момент от каждого из них двумя потоками через редукторы 8,9 и

iO,ll передается на одноименные ро15 лики пар 1,3 и 4„2. При этом вследствие наличия разницы в числе зубьев ко!те" с 16 и 17 и соответственно 18 и

19 -.a счет пробуксовки фрикционных муфт 12 и 13 происходит выборка .люф2О т (натяжение) в кинематических цепях, образованньг< редукторами 8,9 и !!3,11. Кроме того, вследствие имеющ йся разницы диаметром колес обрабатываемой колесной пары 5 нсдущие

2:" ролики, и 3 вращаются с различными угловыми скоростями, что не приводит к проскальзыванию одного из них на колесе колесной пары, так как разница угловых скоростей скомпенсиро"!б н:= тта прОбуксОБКОй фрикциОннОЙ муфты

2, Аналогично работают и ролики 2 и -: другой кинематической цепи исклю cTЕН f!Q П)ОСКЯГтЬЗЫВаНИЯ ОЦНОГ0 т З НИХ

Обеспечивается ттробуксонт,ой фрикции -;H0!l муйты 3 .
