Сборный резец
Иллюстрации
Реферат
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
Al (58 4
ОПИСАНИЕ ИЗОБРЕТ
Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3816861/25-08 (22) 27.11.84 (46) 30.04.86. Бюл. № 16 (71) Краматорский индустриальный институт (72) Г. Л. Хает, Е. В. Мироненко, Г. В. Филиппов, В. С. Гузенко и 1О. И. Каплий (53) 621.9.025 (088.8) (56) Токарные резцы Rz —— 8000:3. Каталог фирмы «Сандвик Коромант», 1977, с. 86. (54) (57) 1. СБОРНЫЙ РЕЗЕЦ, содержащий державку, режущую вставку, установленную на выступе державки, выполненном в форме ласточкина хвоста, и клиновой элемент для закрепления режущей вставки
ÄÄSUÄÄ1 227355 на опорной поверхности державки, один из участков которой примыкает к передней IJoверхности режущей вставки, отличающийся тем, что, с целью повышения надежности закрепления режу.цей вставки, клиновой элемент расположен со стороны участка опорной поверхности державки. нрнмыкающего к передней поверхности режущей вставки под углом к указанной опорной поверхности, а на режущей вставке выполнена скошенная поверхность для взаимодействия с клиновым элементом.
2. Резец по и. 1, отличающийся тем, что клиновой элемент расположен под углом к образующей выступа державки.
1227355
А-A
Составитель В. Золотов
Текред И. Верес Корректор E. Рошко
Тираж 1001 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и о1крытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. У жгород, ул. Проектная, 4
Редактор F. Konua
Заказ 1990/! 2
Изобретение относится к металлообработке.
Цель изобретения — повышение надежности закрепления режущей вставки на державке сборного резца.

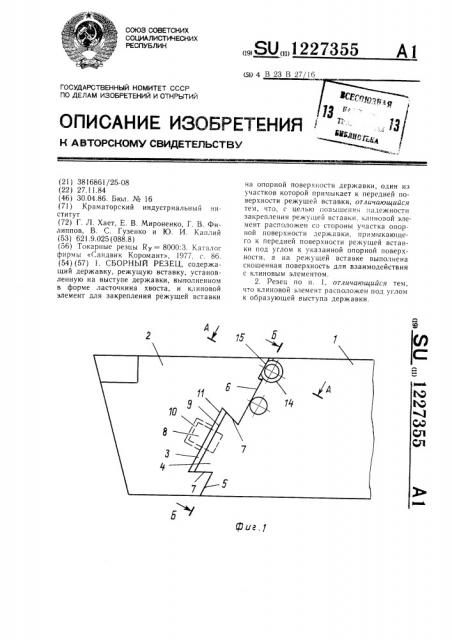

На фиг. 1 изображен сборный резец; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3— сечение Б — Б на фиг. 1.Сборный резец содержит державку 1 и режущую вставку 2 с пазом 3, сопряженным с выступом 4 державки 1, выполненным в форме ласточкина хвоста, по участкам опорной плоскости 5 и 6 и боковь1м угловым поверхностям 7. Упорный элемент 8 расположен на выступе 4 со стороны поверхности 9, а режущая вставка 2 содержит паз 10, расположенный на внутренней поверхности выемки 11. Узел крепления состоит из клинового элемента 12 со скошенной поверхностью 13, сопряженного с державкой
1 до цилиндрической поверхности 14, а с опор ной поверхностью режущей вставки 2 — по скошенной поверхности 15, причем клиновой элемент размещен со стороны участка опорной поверхности, примыкающего к передней поверхности режущей вставки, и расположен под углом а1 к опорной поверхности державки.
С целью установки на одну державку как правых, так и левых блоков оси 16 цилиндрических поверхностей державки 1 расположены под острыми углами р к образующей 17 выступа державки.
10 Вставка 2 устанавливается пазом 3 на выступ 4 державки 1. Перемещение вставки . 2 в продольном направлении ограничивается упорным элементом 8, входящим в паз 10 вставки 2. Затем в цилиндрическую выемку державки 1 устанавливается клиновой элемент 12, который перемещается до полного контакта с режущей вставкой по скошенной поверхности 15.
В результате заклинивания за счет образования клинового замка режущая вставка 2 плотно прижимается к поверхностям
5 и 7 и боковым поверхностям державки 1.
