СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1227363

С511 4 В 23 B 31 32

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3855472/25-08 (22) 24.12.84 (46) 30.04.86. Бюл.,№ 16 (71) Куйбышевское станкостроительное производственное объединение (72) Н. Ф. Спицын (53) 621.941.3 (088.8) (56) Патрон для токарного станка. Социалистический обмен производственным опытом. СО, 5208/7, M.: Оргсо, 1931.

Авторское свидетельство СССР № 291752, кл. В 23 В 31/32, 1969. (54) (57) МЕМБРАННЫЙ ПАТРОН, в корпусе которого расположены мембрана с концентрически размещенными на ней зажимными кулачками с рабочими упорами, на концах которых выполнены опорные поверхности, и шток с приводом, отличающийся тем, что, с целью расширения технологических возможностей путем закрепления длинных цилиндрических деталей, на каждом зажимном кулачке выполнена выемка и он снабжен дополнительным упором с опорной поверхностью, установленным от рабочего упора на расстоянии не менее половины диаметра окружности расположения опорных поверхностей рабочих упоров, при этом опорные поверхности дополнительных упоров размещены относительно опорных поверхностей рабочих упоров на расстоянии от оси патрона, меньшем на 0,2 — 0,8 величины хода рабочих упоров.

1227363

Изобретение относится к обработке материалов резанием, а именно к устройствам для закрепления длинных цилиндрических деталей, например втулок, на металлорежущих станках.

Цель изобретения — расширение технологических возможностей путем закрепления длинных цилиндрических деталей.

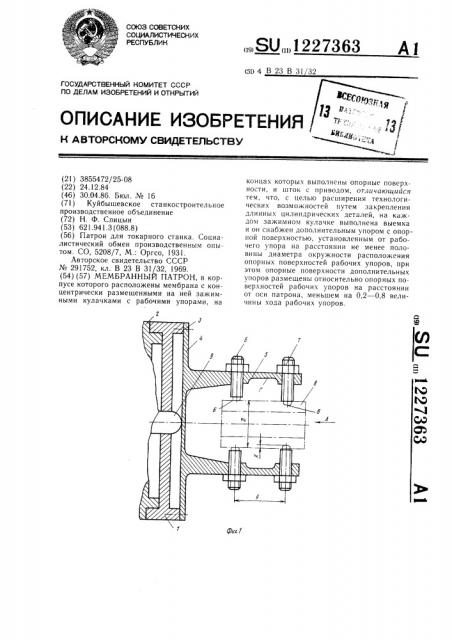

На фиг. 1 изображен мембранный патрон, в нерабочем состоянии, продольный разрез; на фиг. 2 — мембранный патрон в рабочем состоянии, продольный разрез; на фиг. 3 — вид А на фиг. 1.

Мембранный патрон содержит корпус 1, который закреплен на шпинделе 2. На корпус 1 винтом 3 крепится мембрана 4, выполненная заодно с зажимными кулачками 5, в которых размещены два ряда упоров: рабочих 6 и дополнительных 7 для зажима детали 8. Опорные поверхности Б и В упоров 6 и 7 размещены на разных расстояниях от оси патрона (когда кулачки 5 находятся в свободном состоянии). т. е. разность расстояний между упорами 6 и 7 и осью патрона равна величине Х, исходя из условия, что дополнительные упоры 7 кулачков

5 находятся на величину Х ближе к оси патрона. Между отверстиями для размещения упоров 6 и 7 имеется менее жесткая перемычка с выемкой Г, обеспечивающая отжим упора 7 при зажиме детали 8. Для разжима мембраны 4 (разводом упоров 6 и 7)

5 предназначен шток 9, которыи приводится в действие приводом (не показан) . Расстояние У между упорами 6 — 7 — не менее половины диаметра D окружности расположения опорных поверхностей Б рабочих

10 кулачков 5.

Мембранный патрон работает следующим образом.

При перемещении штока 9 вправо мембрана 4. прогибаясь, разводит упоры 6 и 7.

Патрон готов к работе. В патрон вставляется деталь 8, и шток 9 смещается влево.

В результате чего упоры 7 опорными поверхностями В касаются поверхности обрабатываемой детали 8 первыми. Затем упоры 6 опорными поверхностями Б также касаются поверхности обрабатываемой детали 8, после чего обрабатываемая деталь

8 зажата. После обработки детали 8, например отверстия и правого торца, шток 9 перемещают вправо, и упоры 6 и 7 снова расходятся, освобождая деталь 8.

1227363

Составитель Л. Ярхо

Редактор Е. Копча Техред И. Верес Корректор М. немчик

Заказ 990/12 Тираж 1001 Подписное

ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий

1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
