Устройство для подачи деталей

Устройство для подачи деталей

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5))4 В 23 Q 7, 06

ОПИСАНИЕ ИЗОБРЕТЕНИ

К А BTOPGHOMV СВИДЕТЕЛЬСТВУ (21) 3815886/25-08 (22) 27.11.84 (46) 30.04.86. Бюл. № 16 (72) В. В. Сазонов (53) 62-229.6 (088. 8) ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (56) Авторское свидетельство СССР

¹ 515625, кл. В 23 (,г 7/06, 1974. (54) (57) УСТРОЙСТВО ДЛЯ ПОДАЧИ

ДЕТАЛЕЙ, содержащее накопитель, два шибера с окнами, выполненными на равном расстоянии друг от друга, жестко связанных между собой и установленных параллельно друг другу с возможностью воз»Я0„„1227414 А1 вр ITIIo-ггостуll;Iòñël Ilîão перемещения в горизоппгальном направлении, корпус, в котором

BblII0ëIIåíû присмнl.lc кана Ihl, размещенные между шибсрамп I .е рпсндикулярно ггаправлению их псрсмс щения, и основание с вью з и ы м и каналами, с м с г ц с I I I I I>1 31 I I o Tноситсльно присмны; каналов, or.ãèчагогггсec.г тем, что, с целью обеспечения дозированной Bl l,û÷è деталей, расстояние межгу окнам и II II rli II 10 г и ибера равно расстоянию меж Ii окнами верхнего шибера, при этом размеры окон последнего превышают по крайней мере в два раза размеры окон нижнего шибера.

1227414

Соста вит< ли, I. П)аж и кони

Редактор И. Касарда Техре. И Верс с К()р()ситор . I. Патай

Заказ I 992! 15 Тираж 82В Подписног

ВНИИПИ Государственного комигета Сг.(Р во делам изобретений и открытий

I 1 3035, Москва. Ж вЂ” 35. аугнская наб., д. 4)5

Филиал ПГIГI «Патенту, г Ужгород, ул. Проектная. 4

Изобретение относится к автоматизации технологических процессов в машиностроении.

Цель изобретения обеспечение дозированной выдачи деталей на рабочие Iloзиции путем захвата из навала определенного количества деталей.

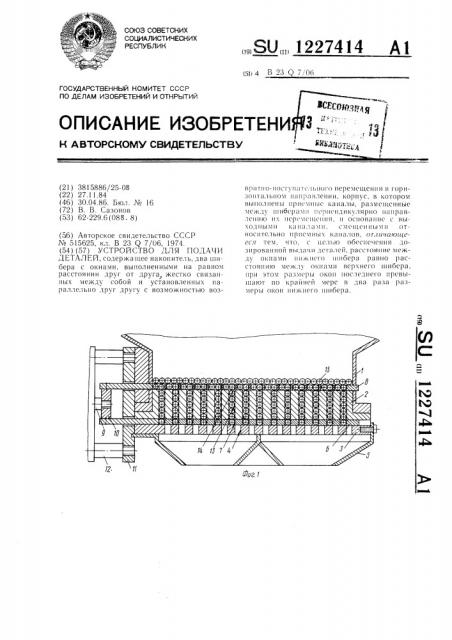

На фиг. 1 изображено устройство, исходное положение; иа фиг. 2 — устроиство, крайнее правое положение и)иоеров при выдаче деталей на рабочие позиции.

Устройство состоит из бункера 1, корпуса 2, основания 3 с выходными каналами 4, лотка 5 (например, иа дBE рабочие позиции), шибера 6 с окнами 7, шибсра 8, соединенных со штоком с} цилиндра посредством связук>щей планки 10. Llll— линдр закреплен иа бункере 1 с помощью плиты 11 и стоек 12.

Корпус 2 имеет приемные каналы 13, число которых сог>твстствуст выдаваемой дозс деталей иа рабочие позиции. Шибер 8 выполнен в виде пластины высотой меньше диаметра, боль>ие радиуса детали, с пазами 14, сов)>адан>и>ими в крайних положениях с приемными каналами 13 корпусВ 2, а число их соответствует числу окон шибера 6. Б бункере 1 навалом находятся;LE Iали ()парики} 15.

Устройство работает следующим образом.

В исходном положении детали 15 по приемным каналам 13 поступают в окна 7 и)ибера 6. Дозированная подача деталей осу)цсствляется при движении штока 9 с шибс рами 6 и 8 в крайнее положение. При это;I детали 15 из приемных каналов 13 корпуса 2 отсекак>тся, доходят до выходных каналов 4 î HI>BBIIH)I 3, западают в них H .н> лотку 5 поступают на рабочие позиции.

Одновременно пазы !.4 и)ибера 8 персмещанэг находя>циеся в иих I,етали 15 из бункера 1 в приемные каналы 13 корпуса 2.

111ибер 8 выполняет ири этом роль воf)()IIIH (СЛЯ.
