Реферат



1. Способ онтимизации вытяжки клееной иряжи, заключающийся в измерении коэффилиента жесткости клееной пряжи и в поддержании его экстремального значения путем формирования регулирующего воздействия , отличающийся тем, что, с целью повыщения качества клееной пряжи путем максимизации ее коэффициента жесткости, формирование регулирующего воздействия производят изменением влажности клееной пряжи, а в качестве экстремального значения коэффициента жесткости клееной пряжи принимают его максимальное значение. 2.Оптимизатор вытяжки клееной пряжи, содержащий измерительный преобразователь коэффициента жесткости клееной пряжи , вы.ходом подключенный к информационному входу экстремального регулятора, выход которого связан с входом исполнительного механизма, отличающийся тем, что, с целью повышения качества клееной пряжи путем максимизации ее коэффициента жесткости , исполнительный механизм выполнен в виде регулятора влажности. 3.Оптимизатор по п. 2, отличаюищйся тем, что, с целью повышения точности, он снабжен задатчиком влажности, выходом подключенным к управляющему входу регулятора влажности, сигнализируюп:.ий выход которого подключен к включающему входу экстремального регулятора. (О ел N3 ISD CR 00 OO fpuz.-f We 8 Wo/7/77 Weo W

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

GD 4

ОПИСАНИЕ ИЗОБРЕТ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Диг, f

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3793626/28-12 (22) 16.07.84 (46) 30.04.86. Бюл. № 16 (71) Алма-Атинский энергетический институт (72) Б. А. Чернов и О. 3. Рутгайзер (53) 677.01 (088.8) (56) Авторское свидетельство СССР № 1142401, кл. В 65 Н 77/00, 1982. (54) СПОСОБ ОПТИМИЗАЦИИ ВЫТЯЖКИ КЛЕЕНОЙ ПРЯЖИ И ОПТИМИЗАТОР ВЫТЯЖКИ КЛЕЕНОЙ ПРЯЖИ (57) l. Способ оптимизации вытяжки клееной пряжи, заключающийся в измерении коэффициента жесткости клееной пряжи и в поддержании его экстремального значения путем формирования регулируюгцего воздействия, отличающийся тем, что, с целью повышения качества клееной пряжи путем максимизации ее коэффициента жесткости, формирование регулирующего воздействия производят изменением влажности клееной

„„SU„„1227583 А1 пряжи, а в качестве экстремального значения коэффициента жесткости клееной пряжи принимают его максимальное значение.

2. Оптимизатор вытяжки клееной пряжи, содержащий измерительный преобразователь коэффициента жесткости клееной пряжи, выходом подключенный к информационному входу экстремального регулятора, выход которого связан с входом исполнительного механизма, отличающийся тем, что, с целью повышения качества клееной пряжи путем максимизации ее коэффициента жесткости, исполнительный механизм выполнен в виде регулятора влажности.

3. Оптимизатор по п. 2, orëè÷àþùèéñí тем, что, с целью повышения точности, он снабжен задатчиком влажности, выходом подключенным к управляющему входу регулятора влажности, сигнализирующий выход которого подключен к включающему взводу экстремального регулятора.

1227583

Составитель В. Кисин

Редактор А. Огар Техред И. Верес Корректор М. Максим ишинеп

Заказ 1996I23 Тираж 590 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4ь5

Филиал ППП <Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к текстильной промышленности, в частности к способам и устройствам вытяжки клееной пряжи, применяемым в процессах шлихтования и ткачества.

Цель изобретения — повышение качества клееной пряжи путем максимизации ее коэффициента жесткости.

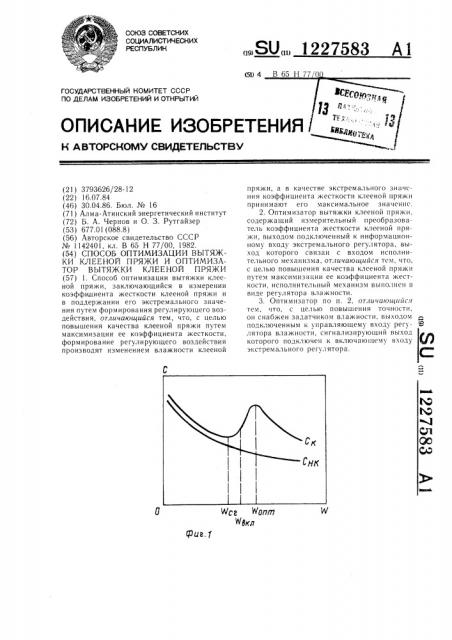

На фиг.1 показан график зависимости коэффициентов жесткости неклеег1ой (Crrrr) и клееной (C„) пряжи от ее относительной влажности; на фиг.2 —. блок-схема оптимизатора.

Оптимизатор вытяжки клееной пряжи содержит объект 1 управления, задатчик 2 влажности, выход которого соединен с управляющим входом регулятора 3 влажности, 15 и измерительный преобразователь 4 коэффициента жесткости клееной пряжи, выходом подключенный к информационному входу экстремального регулятора 5, выход которого связан с входом регулятора 3 влажности.

Сигнализирующий выход регулятора 3 влажности связан с включающим входом эстремального регулятора 5.

Оптимизатор вытяжки клееной пряжи работает следующим образом.

После включения оптимизатора сигнал с 25 выхода задатчика 2 поступает на вход регулятора 3 влажности. Регулятор 3 повышает влажность пряжи объекта 1 до величины, соответствующей выходному сигналу задатчика 2. Величина этого сигнала выбирается такой, при которой влажность пряжи получается большей (с учетом изменчивости физико-механических свойств клееной пряжи)

%си (фиг.1) и равной, например 1Ч вкх. С увеличением влажности пряжи до величины

%вкхс сигнализирующего выхода регулятора

3 подается сигнал на включение экстремального регулятора 5. При включении регулятора 5 изменяющееся во времени управ,rs»ощее воздействие с его выхода поступает на вход регулятора 3 влажности, что приводит к изменению влажности пряжи. Изменение влажности пряжи вызывает изменение ее коэффициента жесткости и, следовательно, изменение сигнала с выхода преобразователя 4. На основе анализа изменения выходного сигнала преобразователя 4 экстремальныйй регулятор 5 формирует уп равл яю гцее воздействие для поиска оптимизатором максимума зависимости Сх (W).

После дости>кения максимума регулятор 5 удерживает оптимизатор в этом состоянии.

Благодаря непрерывному поиску максимума

Ск (W) оптимизатор работоспособен и в условиях дрейфа этого максимума, вызываемого изменением физико-механических свойств клееной пряжи.

При управлении вытяжкой изначально переулажненной клееной пряжи экстремальный регулятор 5 включается регулятором 3 сразу после ввода оптимизатора в работу.
