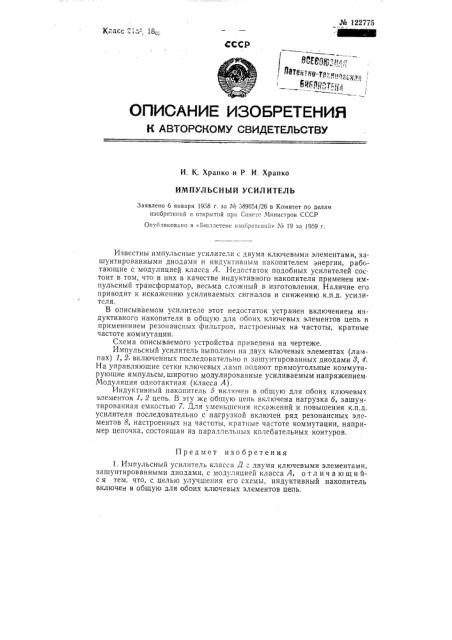

ИМПУЛЬСИЫЙ УСИЛИТЕЛЬ

Заявлено 6 января !958 r. за ¹ 589054/26 в Комитет по делам изобретений и открытий при Совете !!иниетров СССР

Опубтиновано в а !бюллетене изобретений» ¹ !9 за !959 r.

Известны импульсные усилители с двумя ключевыми элементами, зашунтированными диодами и индуктивным накопителем энергии, рабстающие с модуляцией класса А. Недостаток подобных усилителей состоит в том, что в них в качестве индуктивного накопителя применен импульсный трансформатор, весьма сложный в изготовлении. Наличие его приводит к искажению усиливаемых сигналов и снижению к.п.д. усилителя.

В описываемом усилителе этот недостаток устранен включением индуктивного накопителя в общую для обоих ключевых элементов цепь и применением резонансных фильтров, настроенных на частоты, кратные частоте коммутации.

Схема описываемого устройства приведена на чертеже.

Импульсный усилитель выполнен на двух ключевых элементах (лампах) 1, 2, включенных последовательно и зашунтированных диодами о, 4.

На управляющие сетки ключевых ламп подают прямоугольные коммутирующие импульсы, широтно модулированные усиливаемым напряжением.

Модуляция однотактная (класса А) .

Индуктивный накопитель 5 включен в общую для обоих ключевых элементов 1, 2 цепь. В эту же общую цепь включена нагрузка б, зашучтированная емкостью 7. Для уменьшения искажений и повышения к.п.д. усилителя последовательно с нагрузкой включен ряд резонансных элементов 8, настроенных на частоты, кратные частоте коммутации, например цепочка, состоящая из параллельных колебательных контуров.

Предмет изобретения

1. Импульсный усилитель класса Д с двумя ключевыми элементами, зашунтированными диодами, с модуляцией класса А, о т л и ч а ю щ и йс я тем. что, с целью улучшения его схемы, индуктивный накопитель включен в общую для обоих ключевых элементов цепь.

C:

Г"

Ойдо

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Н. С. Кутафина Гр. 87

Подп. к печ. 11.П1-60 г.

Тираж 750 11ена 25 кон.

И н форм аци он но-издательский отдел.

Объем 0,17 п. л. Зак. 2288

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

2. Усилитель по п. 1, отл и ч а ющи и ся тем, что, с целью уменьшения искажений сигнала и повышения к.п.д., в нем применены резонансные элементы, включенные последовательно с нагрузкой и служащи; для выделения частот, кратных частоте коммутации.
