Устройство для испытания на износ твердых материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к технике испытания материалов на износ. Целью изобретения является повьшение стабильности условий испытаний за счет обеспечения ламинарного потока в трубопроводе . Через соединительные фланцы в замкнутый трубопровод загружается испытуемый материал. При подаче сжатого газа через патрубок и конический расширитель частицы испытуемого материала подхватываются потоком газа и перемещаются по замкнутому трубопроводу, концентрируясь у внешшей его стороны. Расположение узла вывода сжатого газа, выполненного в виде желоба и регулируемой заслонки, перед точкой касания подводимого потока газа с внутренней стороной трубопровода , обеспечивает ламинарность потока в трубопроводе из-за отсутствия взаимовлияния вводимого и выводимого потоков. Частицы испытуемого материала концентрируются у внешней стороны трубопровода и не удаляются из него с выводимым потоком газа в процессе испытаний. 2 ил. е (Л ю го -sj QD 00 СО

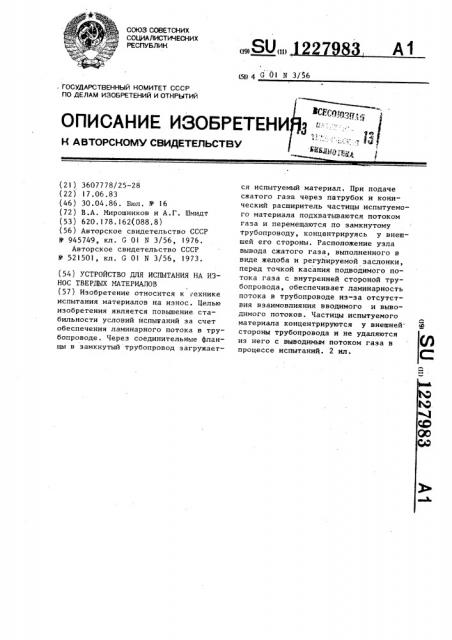

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (5И 4 а 01 N 3/56

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

OllHCAHHE ИЗОБРЕТЕНИ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ ЙЯ 1 figg (21) 3607778/25-28 (22) 17.06.83 (46) 30.04.86. Бюл. У 16 (72) B.À. Мирошников и А.Г. Шмидт (53) 620.178.162(088.8) (56) Авторское свидетельство СССР

Ф 945749, кл. G 01 N 3/56, 1976.

Авторское свидетельство СССР

1(521501, кл. G 01 N 3/56, 1973. (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ НА ИЗНОС TBEPgbIX МАТЕРИАЛОВ (57) Изобретение относится к технике испытания материалов на износ. Целью изобретения является повышение стабильности условий испьианий за счет обеспечения ламинарного потока в трубопроводе. Через соединительные фланцы в замкнутый трубопровод загружается испытуемый материал. При подаче сжатого газа через патрубок и конический расширитель частицы испытуемого материала подхватываются потоком газа и перемещаются по замкнутому трубопроводу, концентрируясь у внешшей его стороны. Расположение узла вывода сжатого газа, выполненного в виде желоба и регу))ируемой заслонки, перед точкой касания подводимого потока газа с внутренней стороной трубопровода, обеспечивает ламинарность потока в трубопроводе из-за отсутствия взаимовлияния вводимого и выводимого потоков. Частицы испытуемого материала концентрируются у внешней стороны трубопровода и не удаляются из него с выводимым потоком газа в процессе испытаниЯ. 2 ил.

1227983

Изобретение относится к исследованиям прочностных свойств твердых материалов, а именно к испытаниям материалов на износ или истирание.

Цель изобретения — повышение стабильности условий испытания.

На фиг. 1 представлена схема предлагаемого устройства; на фиг. 2 узел I на фиг. 1.

Устройство содержит замкнутый трубопровод 1, патрубок 2 с коническим расширителем 3 для подвода потока сжатого газа и узел вывода сжатого газа, выполненный в виде желоба 4 и регулируемой заслонкй Т- На трубопроводе 1 выполнены соединительные фланцы 6, Желоб 4 расположен с внутренней стороны трубопровода 1 перед точкой касания его внутренней стороны с конусом истечения потока сжатого газа. Названная точка может быть определена экспериментально или расчетом.

Устройство работает следующим образом, Загрузку и выгрузку испытуемого материала осуществляют через фланцы

6. При подаче сжатого газа через патрубок 2 и конический расширитель

3 частицы испытуемого материала 7 подхватываются потоком газа и перемещаются по замкнутому трубопрово.ду 1. Концентрация частиц максимальная на внешней стороне трубопровода 1 за счет действия центробежных сил.

Вывод сжатого газа осущес вляется через желоб 4. Благодаря расположению желоба 4 на внутренней стороне трубопровода 1 частицы испытуемого материала 7 не выводятся из трубопровода 1 и их концентрация в процессе испытания не изменяется. Вывод сжатого газа из-за размещения жело1О ба 4 перед точкой касания подводимого потока газа с внутренней стороной трубопровода 1 не искажает ламинарность течения потока газа с частицами. Скорость движения частиц испытуе15 мого материала задается управлением заслонкой 5 и системой подачи сжатого газа.

Формула изобретения

Устройство для испытания на износ твердых материалов, содержащее замкнутый трубопровод, патрубок для подвода. потока сжатого газа, установленный по касательной к трубопроводу, и узел вывода сжатого газа, о т л ич а ю щ е е с я тем, что, с целью повышения стабильности условий испытания, узел вывода сжатого газа выЗО полнен в виде желоба и расположен. с внутренней стороны трубопровода перед точкой касания внутренней стороны трубопровода с конусом истечения подводимого потока сжатого газа.

1227983

Hump@& Вниб

Сжатий двух

Фиг. Я

Составитель В. Шпинев

Редактор B. Ковтун Техред Н.Бонкало Корректор С. Черни.

Заказ 2281/43 Тираж 778 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
