Реферат



Изобретение относится к области испытаний материалов на трение и износ . Цель изобретения - повышение точности измерения момента трения за счет коаксиального размещения .относительно оси держателя контробразца, выполненного в виде диска,и вьтолнение держателя образца в виде .тензобапки, один конец которой соединен с осью, а второй предназначен для крепления образца. 1 ил.

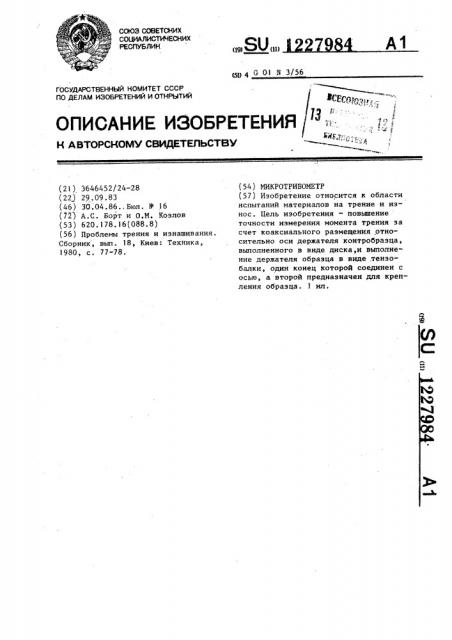

СОЮЗ СдВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (И) 1 11 4 0 01 N 3/56 ceca,, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ (21 ) 3646452/24-28 (22) 29.09.83 (46) 30.04.86., Бюл. У 16 (72) А.С. Борт и О.М. Козлов (53) 620.178.16(088.8) (56) Проблемы трения и изнашивания.

Сборник, вып. 18, Киев: Техника, 1980, с. 77-78. (54) МИКРОТРИБОМЕТР (57) Изобретение относится к области испытаний материалов на трение и износ. Цель изобретения — повышение точности измерения момента трения за счет коаксиального размещения относительно оси держателя контробразца, выполненного в виде диска,и выполнение держателя образца в виде тензобалки, один конец которой соединен с осью, а второй предназначен для крепления образца. 1 ил.

1227984

Заказ 2281/43 Тираж 778

Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

Изобретение относится к испытанию материалов на трение и износ.

Цель изобретения — повышение точности.

На чертеже представлена схема мик- 5 ротрибометра °

Иикротрибометр содержит корпус 1, размещенную в нем с возможностью поворота ось 2, установленный на ней одноплечий рычаг 3, взаимодействующий 1О своим плечом с узлом измерения момента трения, выполненным в виде тензобалки 4, размещенной на стойке 5 и кронштейне 6 с возможностью вертикального и горизонтального перемещения. Держатель 6 образца 7 выполнен в виде тензобалки, конец которой соединен с осью 2 и взаимодействует с узлом нагружения, выполненным в виде винтовой пары 8, Тензобалки 4 и 6 электрически соединены с регистратором 9. Держатель контробразца выполнен в виде диска 10 с контробразцом

11 с центральным отверстием для коаксиального размещения оси 2 и соединен с приводом 12 вращения.

Иикротрибометр работает следующим образом.

Подводят: с помощью винтовой пары 8 узла нагружения образец 7 до касания 30 с контробразцом 11, изгибают тензобалку и контролируют величину нагрузки по показаниям регистратора 9, Задают вращение держателю контробразца.

За счет силы трения рычаг 3 поворачивается вокруг оси 2 и изгибает тензобалку 4, деформация ко-.орой регистрируется регистратором 9. Перемещение тензобалки 4 в вертикальном и горизонтальном направлениях позволяет изменять ее чувствительность.

Формула изобретения

Микротрибометр, содержащий корпус, размещенную в нем с возможностью поворота ось, установленный на ней одноплечий рычаг, взаимодействующий с его плечом узел измерения момента трения, держатель образца, держатель контробраэца, привод вращения держателя контробраэца и узел нагружения, соединенный с держателем образца, отличающийся тем, что, с целью повышения точности, держатель образца выполнен в виде тензобалки„ один конец которой закреплен на. оси и взаимодействует с узлом нагружения, выполненным в виде винтовой пары, а другой конец предназначен для крепления образца, держатель контробразца выполнен в виде диска с центральным отверстием и установлен коаксиально оси, а узел измерения выполнен в виде тензобалки, установленной в корпусе с возможностью перемещения в двух взаимноперпендикулярных направлениях.
