Акустический газоанализатор

Акустический газоанализатор

Иллюстрации

Показать все

Реферат



Изобретение относится к измери-; тельной технике, а именно к устройствам для определения, объемной концентрации газа и может быть использовано в металлургической, химической и других отраслях. Целью изобретения является повышение точности измерений. Побудитель расхода прокачивает анализируемый гаэ из газовода, через измерительную и эталонную магистрали, которые имеют общий теплообменник. В измерительной магистрали газ прокачивается через фильтр, теплообменник. осушитель и газопровод,нагнетается в измерительную камеру , из которой выпускается наружу через вьшускной патрубок . В эталонной магистрали газ прокачивается в замкнутом контуре через теплообменник, осушитель и газопровод и нагнетается в эталонную камеру. Выравнивание температур газа, находящегося в измерительной и эталонной магистралях , обеспечивается раздельной работой и скоростными режимами побудителей расхода, а также размещением участка газопровода в одном теплообменнике . После выравниваниятемператур в объемах газ озвучивают ультразвуковыми волнами, возбуждаемыми с помощью пьезоэлектрических головок и . аппаратуры излучающего канала.. Затем с помощью этих же головок принимают ; отраженный от противоположных Стенок объемов ультразвуковой сигн ал и пре- , образовывают его в электрический,- который обрабатывают аппаратурой приемно-регистрирукяцего тракта. По характеристическому параметру этих сигналов судят о концентрации газа. 1 ил. (Л с to to 00

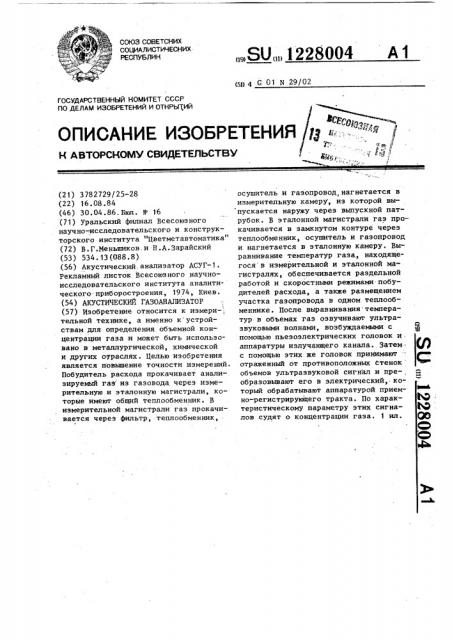

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИ4ЕСНИХ

РЕСПУБЛИК (51) 4 G 01 N 29/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫ ИЙ (21) 3782729/25-28 (22) 16.08.84 (46) 30.04.86. Бюл. ¹ 16 (71) Уральский филиал Всесоюзного научно-.исследовательского и конструкторского института "Цветметавтоматика" (72) В. Г.Меньшиков. и Н.А. Зарайский (53) 534. 13(088.8) (56) Акустический анализатор АСУГ-1.

Рекламный листок Всесоюзного научноисследовательского института аналитического приборостроения, 1974, Киев. (54) АКУСТИЧЕСКИЙ ГАЗОАНАЛИЗАТОР (57) Изобретение относится к измери-, тельной технике, а именно к устройствам для определения. объемной концентрации газа и может быть использовано в металлургической, химической и других отраслях. Целью изобретения является повышение точности измерений.

Побудитель расхода прокачивает анализируемый газ из газовода через измерительную и эталонную магистрали, которые имеют общий теплообменник. В измерительной магистрали газ прокачивается через фильтр, теплообменник, „„SU„„1228004 А 1 осушитель и газопровод, нагнетается в измерительную камеру, из которой выпускается наружу через выпускной патрубок. В эталонной магистрали газ прокачивается в замкнутом контуре через теплообменник, осушитель и газопровод и нагнетается в эталонную камеру. Выравнивание температур газа, находящегося в измерительной и эталонной магистралях, обеспечивается раздельной работой и скоростными режимами побудителей расхода, а также размещением участка газопровода в одном теплообменнике. После выравнивания. температур в объемах газ озвучивают ультразвуковыми волнами, возбуждаемыми с помощью пьезоэлектрических головок и . аппаратуры излучающего канала.. Затем с помощью этих же головок принимают отраженный от противоположных стенок объемов ультразвуковой сигнал и пре-, образовывают его в электрический,.который обрабатывают аппаратурой приемно-регистрирующего тракта. По характеристическому параметру этих сигналов судят о концентрации газа. 1 ил.

1 122

Изобретение относится к измерительной технике, а именно к устройствам для определения объемной концентрации газа, и может быть использовано в металлургической, химической и других отраслях.

Цель изобретения — повышение точности измерения за счет выравнивания емператур в измерительной и эталонной газовых магистралях.

На чертеже представлена схема акустического газоанализатора.

Газоанализатор содержит измерительную газовую магистраль 1, на которой расположены акустическая камера 2 и побудитель 3 расхода газа, а также выполненную в виде замкнутого контура эталонную газовую магистраль 4 с акустической камерой 5 и побудителем 6 расхода газа. В акустических камерах 2 и 5 установлены акустические преобразователи 7, связанные с измерительным блоком 8, а также датчиКи 9 температуры, электрически свя. занные с побудителями 3 и 6 расхода газа. Анализируемый газ поступает в измерительную магистраль 1 через фильтр 10. Перед побудителями 3 и 6 расхода газа установлен осушитель 11> а участки измерительной 1 и эталонной 4 газовых магистралей объединены в теплообменник 12 с кожухом 13.

Газоанализатор работает следующим образом.

Анализируемый газ через фильтр 10, теплообменник 12, осушитель 11 по измерительной газовой. магистрали посредством побудителя 3 расхода поступает в акустическую камеру 5.

Эталонный газ из теплообменника 12 через осушитель 11, в котором потоки анализируемого и эталонного газа разделены газонепроницаемой перегородкой (не обозначена), по эталонной газовой магистрали 4 поступает в акустическую камеру 5 с помощью побудителя 6 расхода. Акустические преобразователи 7, расположенные в начале акустических камер 2 и 5, зондируют их рабочее пространство. Через время а звуковые импульсы, отраженные от противоположных стенок камер 2 и 5, возвращаются на акустические преобразователи 7, где преобразуются в электрические импульсы и поступают в измерительный блок 8.

Последний обрабатывает информацию о концентрации и выдает результат измерения на регистрирующие приборы

8004 2

10 0.ной температуры эталонного газа путем

4S

S0

55 (не показаны) . Во время работы газо анализатора эталонный газ непрерывно циркулирует по замкнутому контуру.

Участки эталонной 4 и измерительной

1 магистралей перед осушителем 11 объединены так, что один охватывает коаксиально другой и помещены в кожух 13, что обеспечивает частичное выравнивание температур газов в теплообменнике 12. Более точное выравнивание температур газов обеспечивается регулированием скоростей их потоков. Для этого в акустических камерах 2 и 5 установлены датчики 9 температур, электрически связанные с побудителями 3 и 6 расхода. Сигнал с датчика 9 температур, расположен-, ного в акустической камере 5, используется для поддержания в ней заданавтоматического регулирования скорости его прохождения (циркуляции). Температура газа в эталонной акустической камере 5 является исходной величинои для регулирования температуры анализируемого газа в акустической камере 2 с помощью побудителя 3 расхода газа и датчика 9 температур, расположенного в ней. Равенство температур газов в акустических камерах

2 и 5 позволит исключить дополнитель. ную погрешность при измерении объемной.концентрации газа. Для получения непрерывной информации о концентрации газа измерительная газовая магистраль 1 выполнена проточной.

Формула изобретения

Акустический газоанализатор, содержащий фильтр, осушитель, измерительную и эталонную магистрали, в каждую из которых входит акустическая камера с преобразователем, побудитель расхода газа, установленный перед акустической камерой измерительной магистрали, и соединенный с преобразователями измерительный блок, отличающийся тем, что, с целью повышения точности, он снабжен установленным перед акустической камерой эталонной магистрали вторым побудителем расхода газа, эталонная газовая магистраль выполнена в виде замкнутого контура, участки эталонной и измерительной магистралей перед осушителем объединены так, что один охватывает другой, и помещены в, 3 1228004 4 герметичный кожух, а в акустических туры, подключенные к управляющим камерах установлены датчики темпера- входам побудителей расхода газа.
