Фотоэлектрическое считывающее устройство

Фотоэлектрическое считывающее устройство

Иллюстрации

Показать все

Реферат



127 А1

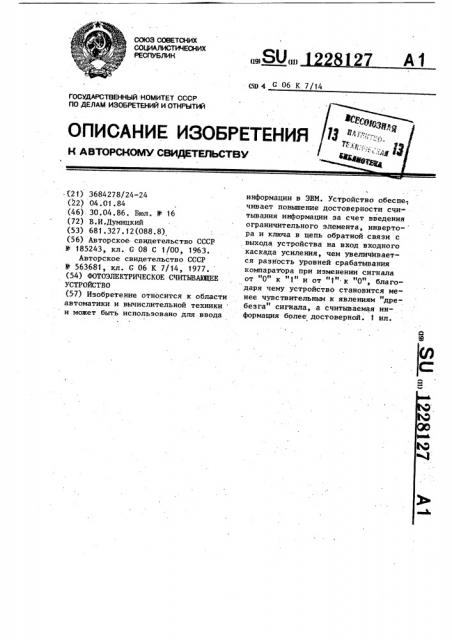

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУВЛИН (19) (И) (5п 4 С 06 К 7/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР (21) 3684278/24-24 (22) 04.01.84 (46) 30.04.86. Бюл. Ф 16 (72) В.И.Думицкий (53) 681.327.12(088.8) (56) Авторское. свидетельство СССР

У 185243, кл. G 08 С 1/00, 1963.

Авторское свидетельство СССР

В 563681, кл. G 06 К 7/14, 1977. (54) ФОТОЭЛЕКТРИЧЕСКОЕ СЧИТЬВАЮЩЕЕ

УСТРОЙСТВО (57) Изобретение относится к области автоматики и вычислительной техники и может быть использовано для ввода информации в ЭВИ. Устройство обеспе; чивает повьппение достоверности считывания информации за счет введения ограничительного элемента, инверто- ра и ключа в цепь обратной связи с выхода устройства на вход входного каскада усиления, чем увеличивается разность уровней срабатывания компаратора при изменении сигнала от "0" к "1" и от "1" к "0", благодаря чему устройство становится менее чувствительным к явлениям "дреи безга сигнала, а считываемая информация более достоверной. 1 ил.

1228127

Формула изобретения

Фотоэлектрическое считывающее устройство, содержащее фотоприемник, оптически Связанный с источником света, усилитель, вход которого соединен с выходом фотоприемника, а выход — с входом порогового элемента, о т л и ч а ю щ е е с я тем, что, с целью повышения:достоверности считывания информации, оно содержит ограничительный элемент, инвертор и ключ, вход которого соединен через инвертор с выходом порогового элемента, а выход через ограничительный элемейт - с выходом фотоприемника, выход инвертора является выходом устройства.

Сос гавитель Н.Маляев

Редактор Н.Швыдкая Техред М.Ходанич Корректор М.Шароши

Заказ 2289/51 Тираж 671 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно †полиграфическ предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к автоматике и вычислительной технике и может быть использовано, например, в устройствах ввода информации с перфоносителей. 5

Целью изобретения является. повышение достоверности считывания информации.

На чертеже представлена функциональная схема устройства. 1О

Устройство содержит источник 1

I света, фотоприемник- 2; усилитель 3, пороговый элемент 4, инвертор 5 и ключ 6, ограничительный элемент 7 ° . Устройство работает следующим об 15 разом.

При "появлении отверстия перфоленты в зоне обзора фотоприемника 2

его нарастакщий ток приводит к возрастанию сигнала на выходе уси- 20 лителя и срабатыванию порогового элемента 4, а это приводит -к запиранию ключа 6, а следовательно, к минимальному шунтированию фотоприемника и возрастанию его чувствительности. Это обеспечивает более крутой фронт выходного сигнала и изменение эквивалентного порога порогового элемента, а также приводит к невозможности обратного перехода выходного напряжения порогового элемента.

По окончании пробивки ток фотоприемника падает, уменьшается величина сигнала на выходе усилителя, и как только

его значение становится меньше величины порогового значения, происходит изменение выходного сигнала йа нулевой и открывание ключа 6, что включает шунтирукщий элемент параллельно выходу фотоприемника 2 (т.е. увеличивает порог блока 4), что также обеспечивает невозможность обратного перехода порогового элемента 4 и большую крутизну выходного сигнала.

Таким образом, благодаря изменению порогового уровня при срабатывании порогового элемента исключается

"дребезг" выходного сигнала, чем обеспечивается достоверность выход ных данных.
