Устройство для считывания информации с перфоленты

Устройство для считывания информации с перфоленты

Иллюстрации

Показать все

Реферат



Изобретение относится к области автоматики и вычислительной техники и может быть использовано в устройствах ввода ЭВМ. Устройство работает более надежно за счет введения в него формирователя синхроимпульсов, элемент И и ИЛИ, триггеров, элементов задержки. Совокупность указанных элементов обеспечивает обнаружение частично совмещенных отверстий синхродорожки, вырабатывает в необходимые момейты времени синхроимпульсы , а в случае повреждений перфоленты , охватьтающих два и более синхроотверстий, следуклцих подряд, вырабатывает сигнал аварии, чем исключается ввод ложной информации или пропуск отдельных строк. 1 ил. S (Л

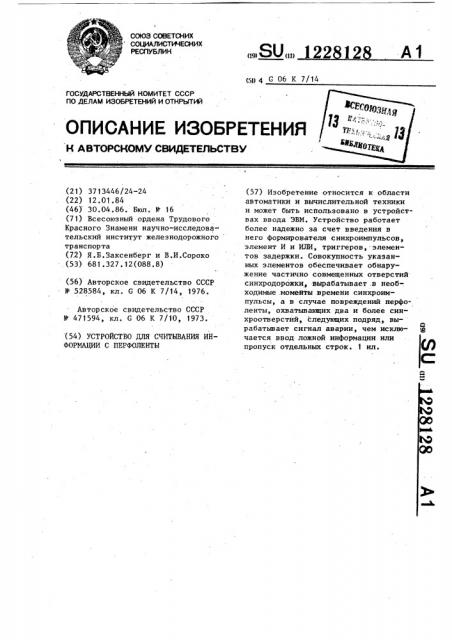

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 4 С 06 К 7/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21) 3713446/24-24 (22) 12.01.84 (46) 30.04.86. Бюл. № 16 (71) Всесоюзный ордена Трудового

Красного Знамени научно-исследовательский институт железнодорожного транспорта (72) Я.Б.Заксенберг и В.И.Сороко .(53) 681.327.12(088.8) (56) Авторское свидетельство СССР

¹ 528584, кл. G 06 К 7/14, 1976.

Авторское свидетельство СССР № 471594, кл. С 06 К 7/10, 1973. (54) УСТРОЙСТВО ДЛЯ СЧИТЫВАНИЯ ИНФОРМАЦИИ С ПЕРФОЛЕНТЫ (57) Изобретение относится к области автоматики и вычислительной техники и может быть использовано в устройствах ввода ЭВМ. Устройство работает более надежно за счет введения в него формирователя синхроимпульсов, элемент И и ИЛИ, триггеров, элементов задержки. Совокупность указанных элементов обеспечивает обнаружение частично совмещенных отверстий синхродорожки, вырабатывает .в необходимые .момейты времени синхроимпульсы, а в случае повреждений перфоленты, охватывающих два и более синхроотверстий, следующих подряд, вырабатывает сигнал аварии, чем исключается ввод ложной информации или пропуск отдельных строк. 1 ил.

1228128

Изобретение относится к автоматике и вычислительной технике и может быть использовано для ввода информации с перфоносителей в системы управления.

Цель изобретения — повышение надежности работы устройства.

На чертеже приведена функциональная схема устройства.

Устройство содержит блок 1 фотосчитывания, блок 2.индикации, формиррватель 3 синхроимпульсов, блок

4 элементов И, первый, второй, третий и четвертуй, триггеры 5-8, первый, второй, третий и четвертый элементы

9-12 задержки, первый, второй, третий, четвертый, пятый элементы

И 13, 17 и первый, второй, третий элементы ИЛИ 18, 19, 20, перфоленту 21.

Устройство работает следующим образом.

При движении перфоленты 21 импульсы тока с синхронизирующего выхода блока 1 фотосчитывания поступают на вход формирователя 3 синхроимпульсов, который образует короткие по време- ни синхронизирующие импульсы на первом выходе по переднему фронту, а на втором выходе по заднему фронту входных сигналов .

Для выделения частично совмещенных перфоотверстий из последовательности номинальных перфоотверстий по времени прохождения их относительно блока в устройстве генерируются четыре.временных интервала.:, at,, д, д t» где: г. - время, соответствука(ее прохождению относительно блока номинального перфоотверстия с учетом допускаемого разброса его геометрических размеров, неравномерности движения перфоленты 21 и других факторов,дt,— время для выделения двух перфоотверстий со значительным совмещением отверстий (в данном случае выделение каждого из совмещенных символов невозможно) 5tg — время для выделения частично совмещенных перфоотверстий (в данном случае степень позволяет выделить оба из совмещенных символов), a t - время для выделения нескольких частично совмещенных перфоотверстий. В этом случае выделение каждого из совмещенньгх символов невозможно и процесс считывания прекращается.

20

30.вые входы второго и третьего тригге50

Сигнал с первого выхода формирователя 3, соответствующий переднему фронту входного сигнала, поступает через первый элемент ИЛИ 18 на входы второй группы элементов И блока 4.

На входы первой группы блока 4 поступают сигналы с информационных выходов блока 1. Количество информационных выходов блока 1 соответствует числу разрядов считываемого с перфоленты 21 кода символа.

При наличии сигналов на входах первой и второй группы блока 4 с его выходов выдается код символа, считанный с кодовых перфоотверстий перфоленты 21 °

Одновременно сигнал с первого вы-: хода формирователя 3 устанавливает первый триггер 5 в состояние "1" и поступает на вход первого элемента 9 задержки. Время задержки элемента 9 соответствует времени прохождения номинального перфоотверстия.

Сигнал с выхода первого элемента 9 задержки поступает через второй элемент ИЛИ 19 на второй вход четвертоro триггера 8 и устанавливает его в состояние "0". Одновременно сигнал с выхода элемента 9 поступает на перров 6, 7 и устанавливает их в состояние "0". Одновременно он поступает на первый вход первого элемента И 13.

Сигнал с выхода первого элемента И вырабатывается только в случае, если первый триггер 5 находится в состоянии "1" (т.е. если формирователь.

3 не выработал еще сигнал на втором выходе, соответствующий заднему фронту входного сигнала). Такая ситуация может сложиться тогда, когда произошло слияние двух и более отверстий, например, из-за нарушения шага перфорации или наличия масляного пятна на перфоленте 21.

Сигнал с выхода первого элемента

И 13 поступает на вход второго элемента 10 задержки. Величина задержки элемента 10 вместе с задержкой, вносимой элементом 9 задержки, соответствует наиболее неблагоприятному для распознания слившихся символов случаю — значительному слиянию перфоотверстий.

Сигнал с выхода второго элемента

10 задержки поступает на второй вход элемента И 14. В случае, если отверстие закончило прохождение относи1228128 тельно блока 1 и триггер 5 установился в состояние "0", сигнал с его инверсного выхода поступает на первый вход элемента И 14.

По сигналу с выхода элемента 10 триггер 7 устанавливается в состоя-!! !! ние 1 . В результате сигнал с его прямого выхода поступает на первый вход третьего элемента ИЛИ 20. Сиг, нал с выхода элемента ИЛИ 20 поступает на вход блока 2 индикации, который сигнализирует о потере символа при считывании информации, в результате значительного совмещения церфоотверстий соседних символов на перфоленте 21.

Если в момент появления сигнала . на выходе второго элемента 10 задержки считываемое отверстие не закончило прохождение относительно блока 1

У триггер 5 остается в состоянии "1" и разрешает прохождение сигнала с выхода элемента 10 задержки через элемент И 14 на вход элемента 11 задержки. Одновременно сигнал с выхода второго элемента 10 задержки устанавливает в состояние "1" четвертый триггер 8, уровень "1" с выхода которого поступает на второй вход пятого элемента И 17. Начиная с этого момента, если перфоотверстие закончило свое прохождение относительно блока t и первый триггер

5 установился в состояние "0", по !! l! сигналу 1 с e r o второ го выхода элемент И 17 устанавливает второй триггер 6 в состояние "1".

Сигнал с выхода триггера 6, свидетельствующий о допустимом слиянии .перфоотверстий для распознавания соседних символов, поступая на второй вход первого элемента ИЛИ 18, производит считывание с перфоленты .

21 второго символа из двух частично слитых перфоотверстий.

Устройство для считывания информации с перфоленты, содержащее блок фотосчитывания, блок индикации, формирователь синхроимпульсов и блок

40 элементов И, выходы которого являются информационными выходами устройства, входы первой группы соединены с соответствующими информационными выходами блока фотосчитывания, син45 хронизирующий выход которого соединен с входом формирователя синхроимпульсов, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности устройства, оно содержит четы50 ре триггера, четыре элемента задержки, пять элементов И и три элемента ИЛИ, выход первого элемента ИЛИ соединен с входом второй группы блока элементов И, первый вход — с пер55 вым выходом формирователя синхроимпульсов, с первым входом первого триггера и с входом первого элемента задержки, а второй вход — с выхоЕсли к моменту выработки сигнала с выхода третьего элемента 11 задержки перфоотверстие не закончило свое прохождение относительно блока 1, то через третий элемент И !5 запускается четвертый элемент 12 задержки и одновременно через второй элемент

HJIH 19 устанавливается в состояние ,"0" четвертый триггер 8.

Начиная с этого момента, считывание второго из слившихся символов с перфоленты 21 становится невозможным.

Сигнал с выхода элемента 12 задержки, свидетельствующий о частичном слиянии более двух отверстий, поступая на второй вход элемента ИЛИ

20, включает блок 2 индикации, сигнализирующий о потере символа.

При выборе времен задержки первого, второго и третьего элементов 10, 11, 12 задержки следует руководство1О. ваться соотношением (tp+4t < ) ((tp+ht +at ) 2t где t, — время задержки первого элемента 9 задержки, соответствующее прохождению относи15 тельно блока 1 номинального синхроотверстия;

Ь С! — время задержки второго элемента 10 задержки, дй — время задержки третьего эле20 мента 11 задержки.

Время задержкиьС четвертого элемента 12 задержки выбирается с учетом обеспечения надежной работы устройства, поскольку сигнал о потере

25 символа в случае слияния более двух перфоотверстий не должен совпадать по времени с сигналом считывания информации, поступающим с выхода второго триггера 6.

Процесс считывания информации при совмещении на перфоленте более двух символов прекращается.

Формула и з о б р е т е н и я

35!! I

Составитель Н.Миляев

Редактор Н.Швыдкая Техред М;Ходанич Корректор Г.Решетник

Заказ 2289/51 Тираж 671 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5.Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

5 12281 дом второго триггера, выход первого элемента задержки соединен с первыми входами первого элемента И, второго элемента ИЛИ и второго и третьего триггеров, первый выход первого триггера соединен с вторым входом первого элемента И и с первыми входами второго и третьего элементов И, второй выход — с первыми входами четвертого и пятого элементов И, а второй вход - 1p с вторым выходом формирователя синхроимпульсов, выход первого элемента И соединен через второй элемент задержки с вторыми входами второго и четвертого элементов И и с первым входом четвертого триггера, выход второго элемента И соединен через

28 Ь третий элемент задержки с вторыми входами третьего элемента И и второго элемента ИЛИ, выход третьего элемента ИЛИ соединен с блоком индикации и является контрольным выходом устройства, а входы третьего элемента ИЛИ соединены соответственно с выходом третьего триггера и через четвертый элемент задержки — с выходом третьего элемента И, вторые входы второго, третьего и четвертого триггеров соединены соответственно с выходами пятого, четвертого элементов И и второго элемента ИЛИ,выход четвертого триггера соединен с вторым входом пятого элемента И.
