Изобретение относится к автоматике и вычислительной технике и может быть использовано для визуального исследования и контроля параметров технологических процессов. Цель изобретения - повышение точности устройства . С этой целью в устройство введены второй блок памяти, формирователь импульсов и элемент И.Данное устройство позволяет отображать информационные сигналы, значения которых превьппают разрядность АЦП или возможность панели. 2 ил. с (О (Л С

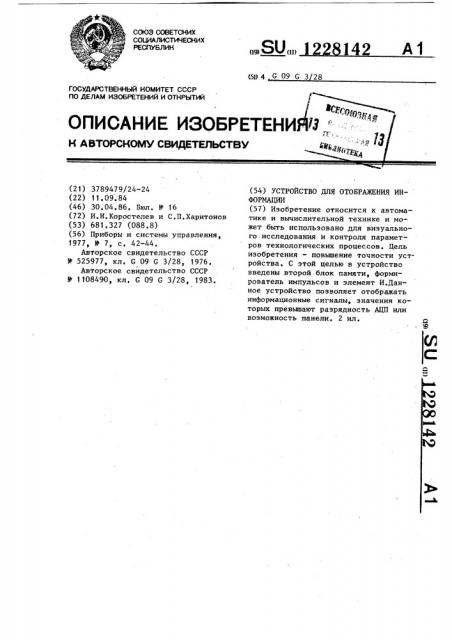

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) 142 А1 (5D 4 С 09 G 3 28

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССС (21) 3789479/24-24 (22) 11.09.84 (46) 30.04,86. Бюл. N 16 (72) И.К. Коростелев и С.П.Харитонов (53) 681.327 (088.8) (56) Приборы и системы управления, 1977, В 7, с ° 42-44.

Авторское свидетельство СССР

9 525977, кл. С 09 G 3/28, 1976.

Авторское свидетельство СССР

У 1108490, кл. G 09 G 3/28,,1983. (54) УСТРОЙСТВО ДЛЯ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ (57) Изобретение относится к автоматике и вычислительной технике и может быть использовано для визуального исследования и контроля параметров технологических процессов. Цель изобретения — повышение точности устройства. С этой целью в устройство введены второй блок памяти, формирователь импульсов и элемент И.Данное устройство позволяет отображать информационные сигналы, значения которых превышают разрядность АЦП или возможность панели. 2 ил.

1228142

Изобретение относится к автоматике и вычислительной технике н может быть использовано для визуального исследования и контроля различных параметров технологических процессов при построении АСУТП и т.д, Целью изобретения является повышение точности устройства.

На фиг.1 представлена структурная схема устройства; на фиг.2а,б — при- 10 меры отображения гистограммы с помощью данного устройства, Устройство содержит аналого-цифровой преобразователь (АЦП) 1, первый блок 2 памяти, блок 3 выборки 15 горизонтальных шин, газоразрядную индикаторную панель 4, блок 5 развертки, коммутатор 6, второй блок 7 памяти, формирователь 8 импульсов, элемент И 9, 20

Устройство работает в двух режимах: записи и отображения информации.

В режиме записи информации входной аналоговый сигнал поступает с информационного входа устройства на 25 вход АЦП 1, где он преобразуется в цифровую форму. По окончании преобразования на втором выходе АЦП 1 появляется сигнал "Перезапись", который поступает на управляющий вход 3О блока 2 и производит запись в блок 2 цифрового кода с первого выхода АЦП 1.

Сигнал "Перезапись" поступает также на управляющий вход коммутатора 6 и

Разрешает прохождение на адресный вход блока 2 памяти сигнала с адресного входа устройства. Таким образом, в блоке осуществляется запись информации по нужному адресу. .Одновременно сигнал "Перезапись" О с второго выхода АЦП 1 поступает на управляющий вход второго блока 7 памяти и по адресу, поступающему через коммутатор 6 с адресного входа устройства записывает сигнал Перепол- 45 нение" с третьего выхода АЦП 1. Таким образом, в блок 7 записывается наличие (логическая "1") или отсутствие (логический "0") сигнала "Переполнение" по адресам, по которым произведена запись информации в блок 2 памяти. Наличие сигнала "Переполнение" возможно в том случае, если величина информационного сигнала превышает разрядность АЦП i.

В режиме отображения информации отображение информации, записанной в блоке 2 памяти, реализуется при отсутствии на втором выходе АЦП 1 сигнала "Перезапись", длительность которого значительно меньше периода его ,следования, для получения устойчивого изображения на панели 4. При этом развертка изображения осуществляется блоком 5 развертки, который одновременно с подключением столбца панели 4 опрашивает соответствующие этому столбцу ячейки памяти блока 2. Информация с выхода блока 2 через блок

3 выборки шин поступает на соответствующие строки панели 4. Совместная работа блока 5 развертки и блока 3 выборки шин обеспечивает отображение на панели 4 информации, записанной в блоке 2, в виде графика или гистограммы.

Блок 5 развертки одновременно с началом выборки каждого столбца панели 4 запускает формирователь 8 импульсов, который вырабатывает импульсы длительностью в несколько раз меньше периода выборки столбца. Этот импульс поступает на первый вход логического элемента И 9 и появляется на выходе этого элемента только в том случае, если на выходе второго блока 7 памяти присутствует сигнал (логическая "1"), т,е. когда в блок 7 записан сигнал "Переполнение" АЦП 1.

Импульс с выхода элемента И 9, поступая на стробирующий вход блока 3 выборки шин, вызывает возбуждение всех элементов отображения выбранного столбца панели 4 с яркостью во столько раз ниже номинальной, во сколько раз длительность этого импульса меньше периода выборки столбца. Остальную часть периода выборки столбца возбуждают с номинальной яркостью те элементы отображения, которые определяются цифровым кодом блока 2,Поэтому в случае превышения значения информационного сигнала разрядности

АЦП 1 на экране панели по соответствующему адресу отображается столбик слабой яркости на фоне отображаемого графика или гистограммы.

Таким образом, данное устройство позволяет отображать информационные сигналы, значение которых превышает разрядность АЦП 1, или отображать сигналы, величина которых превышает возможности панели 4, Так, на фиг. 2, б представлен пример отображения на матричном индикаторе, имеющем, допустим,20 строк, сигнала, значение

1228142 которого лежит в пределах 20-40 строк, при этом на фоне слабояркостного растра с номинальной яркостью возбуждаются элементы отображения, количество которых превышает 20, Блок 8 формирования импульсов может быть выполнен таким образом,что импульс на его выходе появляется с частотой ниже критической частоты слияния мельканий, что заставляет мелькать столбик (столбики), характеризующий абсциссы графика или. гистограммы, значения сигналов которых превышают разрядность АЦП 1 или возможности панели 4. Это повышает внимание оператора и точность отображения информации.

Формула изобретения

Устройство для отображения информации, содержащее газоразрядную индикаторную панель, горизонтальные шины которой соединены с выходом блока выборки горизонтальных шин, а 25 вертикальные шины — с выходом блока развертки, соединенным с первым входом коммутатора, второй вход которого является адресным входом устройства, управляющий вход блока выборки горизонтальных шин соединен с выходом первого блока памяти, информационный и управляющий входы которого соединены с первым и вторым выходами аналого-цифрового преобразователя соответственно,а адресный вход соединен с выходом коммутатора,третий вход которого соединен с вторым выходом аналого-цифрового преобразователя, вход которого является информационным входом устройства, о тл и ч а ю щ е е с я тем, что, с целью повышения точности устройства, в него введены второй блок памяти, формирователь импульсов и элемент И, выход которого соединен со стробирующим входом блока выборки горизон.тальных шин, первый вход элемента И соединен с выходом второго блока па.мяти, информационный вход которого соединен с третьим, а управляющий вход — с вторым выходами аналогоцифрового преобразователя, .адресный вход второго блока памяти соединен с выходом коммутатора, вход формирователя импульсов соединен е выходом блока развертки, а выход — с вторым входом элемента И.
