Реферат



Изобретение относится к технологической оснастке и может быть использовано, например, в приборостроительной технике. Цель изобретення - повышение качества формовки выводов. Формовка выводов осуществляется пуансоном 27 по поверхностям выталкивателя 2 и обрезного ножа 10, Нож 25 обрезает выводы по обрезному ножу 10, При прохождении отходом (кон1Д)1 обрезанных выводов) зоны концов отформованных и обрезанных выводов , наличие зазора, образованного горизонтальным перемещением прижимной планки 15 в направлении от обрезного ножа 10, лишает отход возможности цеплять выводы и отгибать их вверх, что улучшает качество формовки изделий. 5 ил. гг (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (1!) 24 A i (51) 4 Н 05 К 13 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ И

Яжея,»,-.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3743212/24-21 (22) 18.05.84 (46) 30.04.86. Бюл. Ф 16 (72) Г.И.Новиков и В.С.Межин (53) 62 1.983.324(088 ° 8) (56) Авторское свидетельство СССР

У 522880, кл. Н 05 К 13/00, 1978.

Авторское свидетельство СССР

У 1023686, кл. Н 05 К 13/00, 1981. (54) ШТАМП ДЛЯ ФОРМОВКИ И ОБРЕЗКИ

ВЫВОДОВ РАДИОЭЛЕМЕНТОВ (57).Изобретение относится к технологической оснастке и может быть использовано, например, в приборостроительной технике. Цель изобретения — повышение качестна формовки выводов. Формовка выводов осуществляется пуансоном 27 по понерхностям выталкивателя 2 и обрезного ножа 10.

Нож 25 обрезает выводы по обрезному ножу 10. При прохождении отходом (концы обрезанных выводов) эоны концов отформованных и обрезанных выводов, наличие зазора, образованного горизонтальным перемещением прижимной планки 15 в направлении от обрезного ножа 10, лишает отход нозможности цеплять выводы и отгибать их вверх, что улучшает качество формовки изделий. 5 ил.

1 2 ? 8 ý 3

Изобретение относится к техноло— гической оснастке, применяемой при производстве радиоэлектронной аппаратуры, в частности при подготовке (формовке, размерной обрезке) микросхем, ссобенно микросборок, к монтажу на печатные платы, и может быть использовано в приборостроительной, радиотехнической и других отраслях промышленности. 10

Цель изобретения — повышение качества формовки вывоцов путем введения подпружиненной ползушки, кинематической связи отдельных элементов штампа, 15

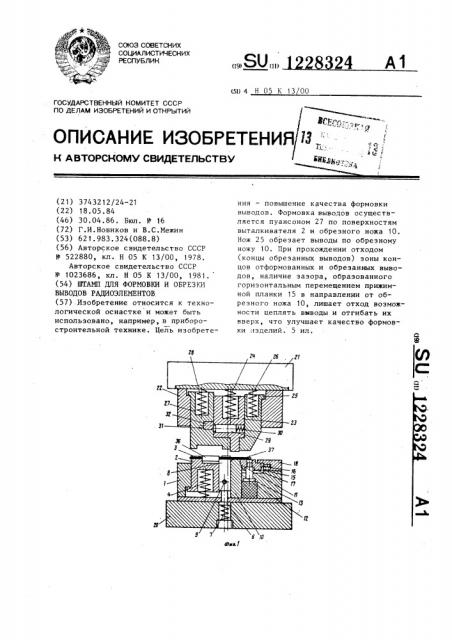

На фиг. 1 показан штамп в исходном положении с радиоэлементом (РЭ), продольный разрез; на фиг. 2 — то же, в крайнем нижнем положении с обработанными выводами РЭ", на фиг, 3 — сечение А-А на фиг. 2; на фиг. 4 — сечение Б-Б на фиг. 2; на фиг. 5 — узел 1 на фиг. 2.

Штамп для формовки и обрезки выводов РЭ содержит в нижней части матрицу 1, выталкиватель 2 с направляющи-. ми канавками 3 и с пружиной 4, опережатели 5, размещенные на упорах 6 с пружинами 7, фиксатор 8, кинематически связанный осью 9 с опережателя- 30 ,ми 5, нижний обрезной нож 10 со скосом 11 на его боковой поверхности 12, толкатели 13, смонтированные на полиуретановом буфере 14, прижимную планку 15 с пружиной 16, установленную на толкателях 13 своими овальными пазами 17 и соединенную с пальцем, а также клин 19, закрепленный на матрице 1, и нижнюю плиту 20, а в верхней части — плиту 2 1, обойму 22, в ко- дд торой смонтированы прижим ?3 с пру— жиной 24, верхний обрезной нож 25 с пружиной 26 и пуансон 27 с пружиной 28, причем в отверстии прижима 23 установлена защелка 29, выполненная в форме пальца и поджатая пружиной 30 относительно обрезного ножа 25.

В пазу 31 на боковой поверхности пуансона 27 размещена ползушка 32 с пружиной 33 с возможностью перемещения до контактирования с клином 19 внутри обоймы 22.

Кроме того, поверхность 34 прижимной планки 15 и поверхности 35 обрезного ножа выполнены в форме зубьев храпового колеса, скосами направленных в сторону от обрезного ножа 10.

Корпус 36 РЭ располагается на выталкивателе 2 и устанавливается отноcêòåëüH0 пуансона 27 (определяющим

pa=-:ìeðû гибки) фиксатором Я, причем, его выводы 37 размещаются в канавках 3„ выполненных в выталкивателе с обеих сторон, относительно корпуса

РЭ вдоль оси выводов. Клин 19 выпол— нен со скошенной поверхностью 38, пол— эушка 32 с полукруглым конусом 39 и скосом 40, нож 25 с зубьями 4 1.

Штамп работает следующим образом.

После укладки корпуса 36 РЭ на выталкиватель 2 и фиксатор 8 с установкой его выводов в канавках 3 верхнюю часть штампа опускают вниз. При этом прижим 23, упираясь в обрезной нож 10, прижимает вывод 37 под действием пружины 24, после чего пуансон 27 утапливает опережатели 5, которые увлекают за собой фиксатор 8, освобождая корпус 36 P ) от фиксации, давая ему возможность перемещаться в сторону обрезного ножа 10.

Одновременно верхний обрезной нож 25 ложится на выводы 37 и жестко зажимает их между своей нижней поверхностью 35 и верхней поверхностью 34 прижимной планки 15. Затем пуансон 27 формуе",ã выводы 37 по поверхностям выталкивателя 2 и обрезного ножа 10.

Далее пуансон 27 и прижим 23, упираясь в отформованные выводы 37, сжимают пружины 24 и 28, в результате чего верхний обрезной нож 25, опускаясь, обрезает выводы 37 по нижнему обрезному ножу 10, утапливая при этом прижимную планку 15, которая, кроме того, перемещается горизонтально под ,цействием скоса 11 овальными пазами 17 . на толкателях 13 в направлении от обрезного ножа 10, создавая между ними зазор 0,2 — 0,3 мм.

При горизонтальном перемещении планки 15 ее зубчатая поверхность 34 совместно с отходом (концы обрезанных выводов.) скользят по поверхности 35 обрезного ножа 25. При этом предложенная форма и направление зуба 4 1 позволяют удерживать планку 15 в сдвинутом положении до снятия воздействия ножа 25. При возврате верхней части штампа в исходное положение планка 15, зажатая между поверхностью 35 и толкателями 13, под действием буфера 14 поднимается совместно с обрезным ножом 25, сохраняя образованный зазор

0,2-0,3 мм.

1? ) !!ри прохождений отходом зоны ксицов отформованных и обрезанных выводов РЗ наличие заззора лишает его возможности цеплять выводы 37 и отгибать их вверх, что улучшает качество формовки изделий. При дальнейшем пс дъеме верхней части штампа прижимная планка 15 освобождается от контакта с ножом 25 и усилием пружины 16 нозвращается в исходное положение.

При этом выталкиватель 2 и фиксатор 8 плавно касаются РЭ 36 и под дей— ствием пружин 4 и 7 поднимают его вместе с отработанными выводами вверх.

Затем клин 19 своей скошенной поверхностью 38 взаимодействует с полукруглым концом 39 ползушки 32, сжимает пружину 33 и перемещает ее по пазу 31, причем скос 40 двигает защелку 29, выводя ее из паза 31 пуансона 27 и освобождая его от связи с прижимом 23.

Далее под действием пружин 24 и 28 пуансон 27 и прижим 23, опускаясь, занимают исходное положение.

Затем удаляют РЭ и отходы его выводов c прижимной планки 15.

Так как расфиксация пуансона 27 и прижима 23 происходит вне зоны гибки

8 4 (на высоте 20 — 25 мм от матрицы), то ударные воздействия, возникающие при этом от прижима 23, не передаются на корпус 36 Р3 (или микросхемы), что предохраняет их от возможных поломок, сколов и трещин.

Формула изобретения

1О Штамп для формовки и обрезки вь. волов радиоэлементов, содержащий матрицу, пуансон, обрезные ножи, прижим, обойму, фиксаторы, выталкиватель, подпружиненную защелку и клин, о т15 л и ч а ю шийся тем, что, с целью повышения качества формовки выводов, он снабжен подпружиненной ползушкой, выполненной в виде планки с выемкой, одна из стенок которого выполнена со скосом, причем на поверхности пуансона со стороны прижима выполнен паз, в котором установлена ползушка, а подпружиненная защелка установлена внутри прижима с возмож25 ностью взаимодействия с ползушкой, при этом клин закреплен на матрице с возможностью взаимодействия с одним из концов ползушки.

Zc

Г, / гд

9Ьг. Ф

1228324

М

И
