Устройство для поштучной подачи плоских изделий

Устройство для поштучной подачи плоских изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к области радио и электротехнике. Цель изобретения - повьшение надежности работы устройства. Стопа плоских изделий размещена между стенками 3 и 4 нако- 9 5 (Л фиг.З

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„, 122

А1 5ц 4 H 05 К 13/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3793688/24-21 (22) 26.09.84 (46) 30.04.86. Вюл. М - 16 (72) А.П.Сельский (53) 621,319.4.002(088.8) (56) Авторское свидетельство СССР

У 832796, кл. Н 05 К 13/02, 29.06.79. (54) УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ ПОДАЧИ

ПЛОСКИХ ИЗДЕЛИЙ (57) Изобретение относится к области радио и электротехнике. Цель изобретения — повышение надежности работы устройства. Стопа плоских изделий размещена между стенками 3 и 4 нако1 пителя. При перемещении толкателя

10 по направлению к кромке 15 упора

6 нижнее изделие выдвигается иэ стопы по направлению к окну 12 и одним своим концом входит н него. Другой конец изделия смещается толкателями

10 эа пределы кромки 15. При перемещении изделия по поверхности 7 упора 5 на него воздействует момент силы веса остальных изделий стопы, отде228329 ляя ее конец, обращенный к толкателю

10, и опуская его под клинонидный конец кромки 15. Толкатель 9, выдвигаясь, сбрасывает изделие в окно, обраэонанное кромками 14 и 15. Угол наклона поверхности 7 упора 5 относительно поверхности 8 упора 6 выбио рается н пределах 2-20, благодаря чему исключается заклинивание изделий на выхоце иэ накопителя, 3 ил.

Изобретение относится к области подачи радиодеталей, в частности к устройствам для поштучной подачи плоских иэделий, например печатных плат.

Целью изобретения является повышение надежности н работе путем исключения заклинивания изделий на выходе иэ накопителя.

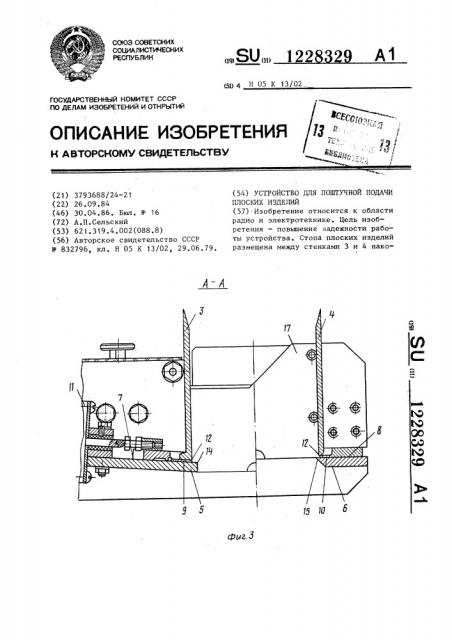

На фиг. 1 изображено устройство, общий вид, на фиг. 2 — то же, в плане; на фиr. 3 — разрез А-А на фиг,2, Устройство для поштучной подачи плоских изделий содержит накопитель предназначенный для размещения стопы плоских изделий 2, под боковыми стенками 3 и 4 накопителя 1 с противоположных сторон, неподвижно установлены упоры 5 и 6, предназначенные для фиксации стопы плоских иэделий в накопителе. Над каждым из упоров 5 и 6 с возможностью перемещения по рабочим поверхностям 7 и 8 упоров 5 и 6 установлены толкатели

9 и 10. Для размещения толкателей 9 и 10 предназначены механизмы привода

11. В боковых стенках 3 и 4 накопителя 1 выполнены окна 12 для прохода толкателей 9 и 10 и для прохода плоских изделий 2. Для выхода плоских иэделий 2 иэ накопителя 1 предназначено окно 13 расположенное между кромками 14 и 15 упоров 5 и 6.

Рабочая поверхность 7 упора 5 для фиксации стопы плоских иэделий расположена наклонно относительно рабочей поверхности 8 упругого упора 6.

Угол наклона ы рабочей поверхности 7 упора 5 относительно рабочей поверхности 8 упора 6 может быть выбран в зависимости от размеров иэо делий в пределах 2-20 . Кромка 15 упора 6 выполнена клиновидной формы.

Для обеспечения подачи плоских изде-. .лий различных габаритов боковая стенка 3 накопителя 1 установлена с воэможностью перемещения относительно неподвижной боковой стенки 4, боковая стенка в накопителе 1 может быть жестко соединена с упором 5 и перемещаться вместе с ним по направляющим

16 боковых стенок 17 накопителя 1 на каретке 18, которая фиксируется на боконьгх стенках 17 нинтами 19.

Устройство работает следующим образом.

Стопа плоских изделий 2, размещенная в накопителе 1, опирается на рабочие поверхности 7 и 8 упоров 5 и

6 и располагается над окном 13, предназначенным для ныхода плоских изделий. Толкатели 9 и 10 в исходном положении выдвинуты эа пределы кромок 14 и 15 упоров 5 и 6. В процессе работы устройства толкатели 5 и 6 поЗО очередно перемещаются при помощи механизмов привода 11 по направлению к кромкам 14 и 15 упоров 5 и 6. При перемещении толкателя 10 из исходного положения по направлению кромке

15 упора 6 нижнее изделие 2 выдвигается из стопы по направлению к окну

12 для прохода толкателя 9, при этом один из концов изделия нходит н окно

12, а второй конец изделия смещается толкателем 10 за пределы кромки

40 15 упора 6. При перемещении нижнего

1228329 изделия 2 по наклонной рабочей поверхности 7 упора 8 за счет наклона

14 упора 5 и оно проваливается в окно 13. Таким образом при последовательных перемещениях толкателей 10 и 9 плоские изделия 2 поштучно подаются из накопителя 1, Составитель В.Дрель

Техред Л.Олейник . Корректор И.Иуска

Редактор А.Гулько

Заказ 2300/61

Тираж 765 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 рабочей поверхности 7 на нижнее изделие 2 воздействует момент силы веса остальных изделий стопы, за счет этого воздействия нижнее изделие отделяется от стопы и конец изделия, обращенный к толкателю 10, опускается в окно 13. После этого толкатель

10 возвращается в исходное положение и выдвигается толкатель 9,. который выдвигает нижнее изделие на кромку

Формула изобретения

Устройство для поштучной подачи плоских деталей, содержащее накопитель для размещения стопы изделий, под которым с противоположных его сторон неподвижно установлены упоры для фиксации стопы иэделий, над каждым иэ которых с возможностью перемещения по рабочим поверхностям упо10 ров установлены толкатели, о т л и— ч а ю щ е е с я тем, что, с целью повышения надежности в работе путем исключения заклинивания изделий на выходе из накопителя, рабочая поверхность одноГо из упоров для фиксации стопы изделий расположена наклонно относительно рабочей поверхности другого упора.
