Реферат

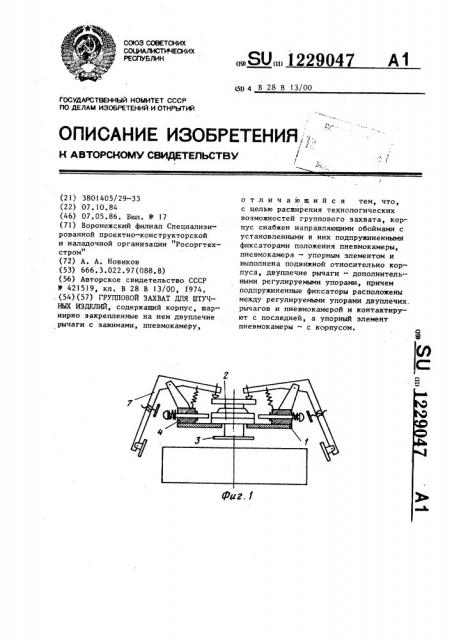

СОЮЗ СОВЕТСКИХ

РЕСПУБЛИК

„„SU„„1229047 А1 (д) g В 28 В 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,;:, К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3801405/29-33 (22) 07.10.84 (46) 07.05.86. Бюл. Р 17 (71) Воронежский филиал Специализированной проектно-конструкторской и наладочной организации Росоргтехстром" (72) А. А. Новиков (53) 666.3.022.97(088.8) (56) Авторское свидетельство СССР

У 421519, кл. В 28 В 13/00, 1974. ,(54)(57) ГРУППОВОЙ ЗАХВАТ ДЛЯ ШТУЧНЫХ ИЗДЕЛИЙ, содержащий корпус, шарнирно закрепленные на нем двуплечие рычаги с зажимами, пневмокамеру, о т л и ч а io шийся тем, что, с целью расширения технологических возможностей группового захвата, корпус снабжен направляющими обоймами с установленными в них подпружиненными фиксаторами положения пневмокамеры, пневмокамера — упорным элементом и выполнена подвижной относительно корпуса, двуплечие рычаги — дополнительными регулируемыми упорами, причем подпружиненные фиксаторы расположены между регулируемыми упорами двуплечих, рычагов и пневмокамерой и контактируют с последней, а упорный элемент пневмокамеры — с корпусом.

Составитель В, Косарев

Техред Н Вонкало Корректор, А. Тяско

Редактор И. Бланар

Заказ 2407/13

Тираж 555 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

1! 12

Изобретение относится к устройствам для механизации укладки керамических изделий в пакеты и может быть использовано в промьппленности строительных материалов.

Цель изобретении — расширение технологических возможностей группового захвата.

На фиг. 1 изображен групповой захват на исходной позиции перед опусканием на сформированный ряд изделий; на фиг. 2 — то же, на сформированном ряду иэделий перед зажимом нзделйй; на фиг. 3 - то же, в момент зажима ряда изделий.

Групповой захват содержит корпус

1, в который вмонтирована с возможностью вертикального перемещения относительно корпуса пневмокамера 2 с упорным элементом 3 контактирующим с корпусом I. На последнем закреплены направляющие обоймы 4 с устанонленными в них подпружиненными фиксаторами вертикального положения пненмокамеры

5 пружинами 6, На боковых сторонах корпуса 1 шарнирно закреплены двуплечие рычаги 7 с зажимами 8. Двуплечие рычаги 7 снабжены дополнительными регулируемыми упорами 9. Причем подпружинные, . фиксаторы 5 расположены между регулируемыми упорами 9 двуплечих рычагов 7 и пневмокамерой 2 и контактируют с последней, Групповой захват работает следующим образом.

Когда групповой захват с разведенными зажимами 8 опускается на сформи29047 2 рованный ряд иэделий, упорный элемент

3 пненмокамеры 2 взаимодействует с захватываемыми изделиями и пневмокамера 2 поднимается вверх, упорный элемент 3 контактирует с корпусом 1, при этом шток пневмокамеры (он находится но ндвинутом состоянии) поворачивает рычаги 7, уменьшая развод зажимов 8. При повороте рычагов 7 их

1О упоры воздействуют на фиксаторы 5, преодолевая действие пружин 6, и заводят концы фиксаторов под корпус пневмокамеры 2 в момент ее подъема.

После фиксации пневмокамеры в верхнем

15 положении н ее рабочую полость подается сжатый воздух и шток, выдвигаясь, донорачинает рычаги 7 оконча-. тельно, осуществляя зажим изделий зажимами 8.

20 На позиции разгрузки сжатый воздух выпускается из пневмокамеры, ее шток опускается. Под действием пружин рычаги 7 поворачиваются в обратную сторону„ .упоры 9 освобождают фиксаторы

2 5, которые под действием пружин 6 выходит иэ-под корпуса пневмокамеры.

Последняя опускается на корпус 1, освобождая при этом зажатые изделия.

Далее цикл работы группового заЗО хвата повторяется.

Изобретение позволяет расширить технологические возможности группового захвата путем увеличения свободного хода зажимов с одновременным умень шением свободного кода штока невмокамеры.
