Реферат



№ 122921

Класс 42k, 21р, 42k 21р2

СССР

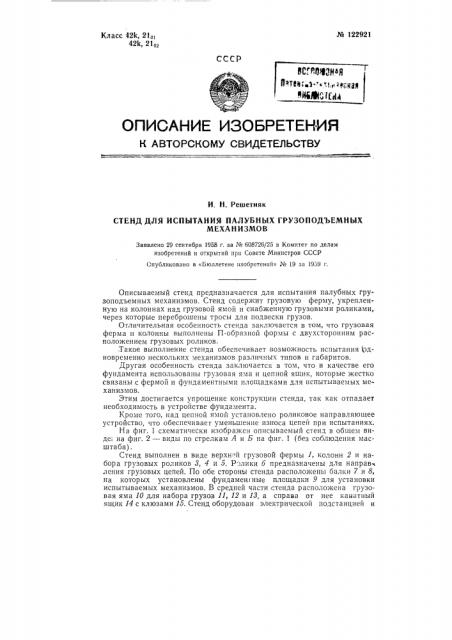

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. Н. Решетняк

СТЕНД ДЛЯ ИСПЫТАНИЯ ПАЛУБНЫХ ГРУЗОПОДЪЕМНЫХ

МЕХАНИЗМОВ

Заявлено 29 сентября 1958 г. за № 608726/25 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 19 за 1959 г.

Описываемый стенд предназначается для испытания палубных грузоподъемных механизмов, Стенд содержит грузовую ферму, укрепленную на колоннах над грузовой ямой и снабженную грузовыми роликами, через которые переброшены тросы для подвески грузов.

Отличительная особенность стенда заключается в том, что грузовая ферма и колонны выполнены П-образной формы с двухсторонним расположением грузовых роликов.

Такое выполнение стенда обеспечивает возможность испытания одновременно нескольких механизмов различных типов и габаритов.

Другая особенность стенда заключается в том, что в качестве его фундамента использованы грузовая яма и цепной ящик, которые жестко связаны с фермой и фундаментными площадками для испытываемых механизмов.

Этим достигается упрощение конструкции стенда, так как отпадает необходимость в устройстве фундамента.

Кроме того, над цепной ямой установлено роликовое направляющее устройство, что обеспечивает уменьшение износа цепей при испытаниях.

На фиг. 1 схематически изображен описываемый стенд в общем виде; на фиг. 2 — виды по стрелкам А и Б на фиг. 1 (без соблюдения масштаба) .

Стенд выполнен в виде верхнеи грузовой фермы 1, колонн 2 и набора грузовых роликов 8, 4 и 5. Ролики б предназначены для направ» ления грузовых цепей. По обе стороны стенда расположены балки 7 и 8, на которых установлены фундамен.i ные площадки 9 для установки испытываемых механизмов. В средней части стенда расположена грузовая яма 10 для набора грузов 11, 12 и 13, а справа от нее канатный ящик 14 с клюзами 15 . Стенд оборудован электрической подстанцией и

¹ 122921 пультом управления (на чертеже не изображены), а также парораспределительной коробкой 16, наборами грузовых тросов 17, 18, 19 и подвижных блоков" 20. Балки 7 и 8 лежат на брусьях 21. Для испытания главных и вспомогательных двигателей и паровых машин служит муфта 22 шпиля 28, Соединенного с бесконечным тросом 19.

Стенд позвЬляет производить одновременное испытание нескольких механизмов, количество которых зависит от количества грузовых роликов и фундаментных площадок.

Предмет изобретения

1. Стенд для испытания палубных грузоподъемных механизмов с грузовой фермой, укрепленной на колоннах над грузовой ямой и снабженной грузовыми роликами, через которые переброшены тросы для подвески грузов, о тл и ч а ю шийся тем, что, с целью обеспечения возможности испытания одновременно нескольких механизмов различных типов и габаритов, грузовая ферма и колонны выполнены П-образной формы с двухсторонним расположением грузовых роликов.

2. Стенд по п. 1, о тл и ч а ю шийся тем, что, с целью упрощения конструкции путем исключения фундамента, в качестве последнего использованы грузовая яма и цепной ящик, связанные жестко с фермой и фундаментными площадками для испытуемых механизмов.

3. Стенд по пп. 1 и 2, отлич ающийся тем, что, с целью уменьшения износа цепей при испытании,над цепной ямой установлено роликовое направляющее устройство.
