Реферат

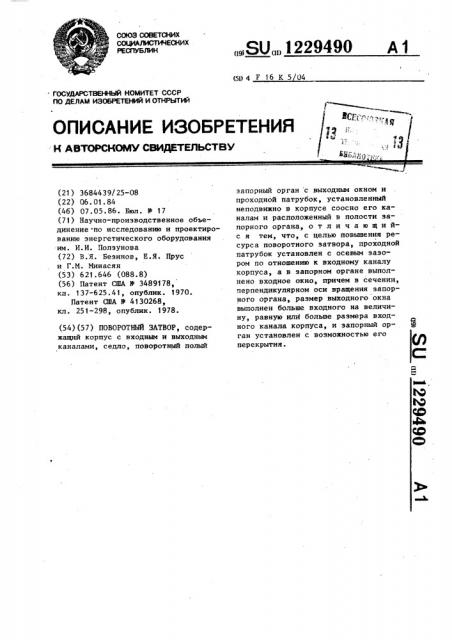

СОЮЗ СОВЕТСКИХ

СОЦИАлистИЧЕСНИХ

РЕа1УБ ЛИК (50 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОИИОМУ СВИДЕТЕЛЬСТВУ ф

i,"

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3684439/25-08 (22) 06. 01.84 (46) 07.05.86. Бюл. В 17 (71) Научно-производственное объединение по исследованию и проектиро" ванию энергетического оборудования им. И.И. Полэунова (72) В.Я. Безинов, E.ß. Прус и Г.M. Иинасян (53} 621.646 (088.8) (56) Патент США В 3489178, кл. 137-625.41, опублик.. 1970.

Патент США У 4130268, кл. 251-298, опублик. 1978. (54} (57) ПОВОРОТНЫЙ ЗАТВОР, содержащий корпус с входным и выходным каналами, седло, поворотный полый

Я0„„1229490 А 1 эапорный орган с выходным окном и проходной патрубок, установленный неподвижно в корпусе соосно его каналам и расположенный в полости запорного органа, о т л и ч а ю щ и йс я тем, что, с целью повышения ресурса поворотного затвора, проходной патрубок установлен с осевым зазором по отношению к входному каналу корпуса, а s запорном органе выполнено входное окно, причем в сечении, перпендикулярном оси вращения запорного органа, размер выходного окна выполнен больше входного на величину, равную или больше размера входного канала корпуса, и запорный орган установлен с возможностью его перекрытия.

1229490

Изобретение относится к запорной . арматуре и может быть использовано для перекрытия потоков сыпучих материалов.

Цель изобретения — уменьшение износа уплотнительных поверхностей г повышение надежности перекрытия проходного сечения при транспортировке сыпучих рабочих сред за счет исключения попадания сыпучих материалов (твердых частиц) между уплотнительными поверхностями запорного органа и седла при закрытии затвора.

На фиг.1 изображен поворотный затвор в положении "Открыто", разрез; на фйг.2 разрез А-А на фиг.1.

Поворотный затвор содержит корпус 1 с входным 2 и выходным 3 каналами. В выходном канале 3 установлено принудительно подвижное седло

4, перекрываемое поворотным полым запорным органом 5 с входным 6 и выходным 7 окнами. В полости запорного органа 5 расположен проходной патрубок 8, неподвижно установленный в корпусе соосно его каналам.

Между патрубком 8 и входным 2 и выходным 3 каналами корпуса 1 имеется зазор для перемещения в нем запорного органа 5.Размер выходного окна 7 запорного органа 5 в сечении, перпендикулярном оси вращения, больше размера входного окна 6 на величину равную или больше размера входного канала 2 корпуса 1.

Запорный орган 5 снабжен приводом

9, а седло 4 — поршневым приводом 10.

В открытом положении запорного органа 5 сыпучая среда через входной канал 2, неподвижный патрубок 8 поступает в выходной канал 3 корпуса

1 и далее к потребителю. При этом, ввиду того, что проходные сечения в местах сопряжения проходных отвер1О стий корпуса 1, запорного органа 5 и неподвижного патрубка 8 ступенчато увеличиваются в сторону выхода (сверху вниз), частицы сыпучего материала не попадают на уплотнительные поверхности.

Для перевода затвора в положение

"Закрыто" привод 9 вращает запорный орган 5 по часовой стрелке. При этом сначала перекрывается входной канал

2 корпуса 1, в результате чего прекращается транспортировка сыпучей среды через неподвижный патрубок

8 и выходной канал 3. Остатки рабочей среды при закрытом входном кана25 ле 2 покидают полость затвора через открытый выходной канал 3.

При дальнейшем повороте запорный орган 5 перекрывает также и отверстие седла 4„ после чего седло 4 принудительно приводом 10 прижимается. к поверхности запорного opràíà.5.

Открытие затвора происходит при вращении приводом запорного органа

5 в направлении часовой стрелки.

1229490 юг, 2
