Реферат



СОЮЗ СОВЕТСКИХ

С01 1ИАЛИСТИЧЕСКИХ

РЕСПУбЛИК

1бд а Р 22 В 37/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ /

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР по делАм изОбРетекий и ОткРытии (21) 3743684/24-06 (22) 25.05.84 (46) 07.05,86. Вюл. Ф 17 (71) Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И.Ползунова (72) А.Г.Хоменко. (53) 621,181.68(088.8) (563 Авторское свидетельство СССР

9 бб1187, кл. F 22 В 37/24, !977.

Авторское свидетельство СССР

Н 840561, кл. F 22 В 37/24, 19?О. (54)(57) 1. УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ

ПОВЕРХНОСТЕЙ НАГРЕВА КОТЛА, содержащее опору с несущими узлами в виде подпружиненных подвесок, прикреплен.„Я0„„1229510 А1 ных к подвижным в горизонтальном направлении рамам, соединенным с поверхностями нагрева, включенными в контур циркуляции котла, о т л и ч а ющ е е с я тем, что, с целью повышения эксплуатационной надежности путем снижения нагрузок на элементы крепления, рамы установлены на опоре, соединены с поверхностями нагрева с помощью подвесок и снабжены приводом перемещения в виде по крайней иере одной трубы, включенной в контур циркуляции котла и жестко скрепленной средней частью с опорой, а крайними участками с соответствующими рамами..

2. Устройство по п.I, о т л ич а ю щ е е с я тем, что труба привода скреплена с рамами в их средней части, 1229510

Составитель Г.Петров

РедактоР Н.ДанкУлич ТехРед N.Õoäàíè÷ Корректор В.Синицкая

Заказ 2439/36 Тираж 398 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб„, д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная 4

Изобретение относится к котлостроению и может быть использовано в теплоэнергетике.

Цель изобретения — повышение эксппуатационной надежности путем сни- 5 жения нагрузок на элементы крепления.

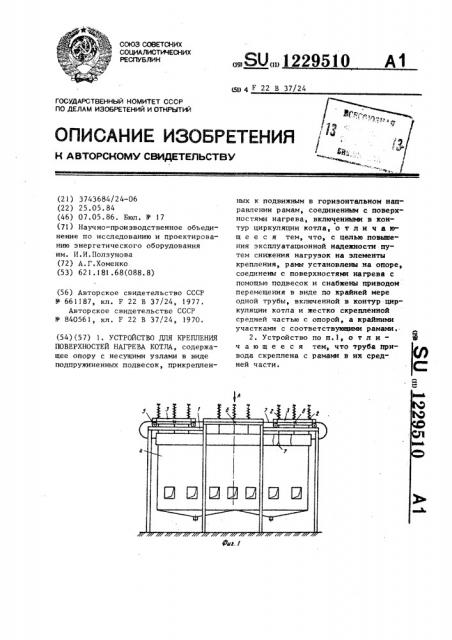

На фиг.1 показано предлагаемое устройство, общий BHp на фиг.2 вид А на фиг.l.

Устройство для крепления поверхностей нагрева котла содержит опору

1 с несущими узлами в виде подпружиненных подвесок 2, прикрепленных к подвижным н горизонтальном направлении рамам 3, соединенным с поверхностями 4 нагрева, включенными в,контур циркуляции котла, Рамы 3 установлены с помощью колес 5 на опоре 1 и соединены с поверхностями 4 нагрева с помощью подвесок 2, прикрепленных верхними концами 6 к рамам 3, а нижними концами 7 к поверхностям 4 нагрева.

Рава 3 снабжены приводом перемещения в виде по крайней мере одной трубы

8, включенной в контур циркуляции 25 котла и жестко скрепленной средней частью 9 с опорой 1, а крайними участками 10 и 11 с соответствующими рамами в средней их части.

Устройство работает следующим образом.

При пуске котла температура его поверхностей 4 нагрева повышается, они начинают перемещаться как в вертикальном, так и горизонтальном направлении, что вызывает горизонтальное перемещение нижних концов 7 подвесок 2 в сторону от центра котла.

Одновременно с поверхностями 4 нагрева начинает удлиняться в результате нагрева труба 8, включенная в контур циркуляции котла, вместе с поверхностями 4 нагрева. Удлиняясь, труба 8 взаимодействует с рамами 3 и вызывает их перемещение в горизонтальном направлении в сторону от центра котла. При этом в том же направлении перемещаются верхние концы б подвесок 2. Это обеспечивает сохранение практически вертикального положения подвесок 2 во всех режимах работы котла, а сохранение вертикального положения подвесок 2 обеспечивает снижение на них и на место их крепления нагрузок, которые могли бы возникнуть при наклонном положении подвесок 2, что повышает эксплуатационную надежность.
