Изобретение относится к температурным измерениям. Цель изобретения - расширение диапазона измерения в сторону отрицательных температур и определение знака измеряемой температуры. Термометр содержит тёрмопреобразователь 1, усилитель 2, генераторы 3 и 4 пилообразных напряжений , компараторы (К) 5 и 6, ключи (К) 7 и 8, схему ИЛИ 9, делитель частоты (ДЧ) 10, счетчики импульсов (СИ) 11, дешифратор (Д) 12, блок индикации (БИ) 13, триггер 14 знака и генератор 15 тактовых импульсов. В зависимости от полярности измеряемой температуры и от длительности импульса, получаемого на вьлсоде К 5 или 6, тактовые импульсы,проходят через К 7 или 8 и ДЧ 10 в СИ 11. Число импульсов, подсчитанное СИ за время действия импульса, прямо пропорционально измеряемой температуре . Это число с помощью Д 12 индицируется в БИ 13, 1 ил. с f& (Л Запуск f6

СОЮЗ СОВЕТСКИХ

СОЯИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (51) 4 С 01 К 7/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 6:

:./

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3809392/24-10 (22) 10.11.84 (46) 07.05.86. Бюл. )1- 17 (72) Г.А.Акопян и Г.С.Тепеликян (53) 536. 53 (088. 8) (56) Авторское свидетельство СССР

Р 754229, кл. G 01 К 7/16, 1978.

Авторское свидетельство СССР

У 1027534, кл. G 01 К 7/00, 1982. (54) ЦИФРОВОЙ ТЕРМОМЕТР (57) Изобретение относится к температурным измерениям. Цель изобретения — расширение диапазона измерения н сторону отрицательных температур и определение знака измеряемой температуры. Термометр содержит термопреобразователь 1, усилитель 2, генераторы 3 и 4 пилообразных напряжений, компараторы (К) 5 и 6, ключи (К) 7 и 8, схему ИЛИ 9, делитель частоты (ДЧ) 10, счетчики импульсов (СИ) ll, дешифратор (Д) 12, блок индикации (БИ) 13, триггер 14 знака и генератор 15 тактовых импульсов °

В зависимости от полярности измеряемой температуры и от длительности импульса, получаемого на выходе К 5 или 6, тактовые импульсы проходят через К 7 или 8 и ДЧ 10 в СИ 11. Число импульсов, подсчитанное СИ за время действия импульса, прямо пропорционально измеряемой температуре. Это число с помощью Д 12 индицируется в БИ 13 1 ил.

1229594

Изобретение относится к области температурных измерений, а именно к цифровым термометрам.

Цель изобретения — расширение диапазона измерения в сторону от- 5 рицательных температур и определение знака измеряемой температуры.

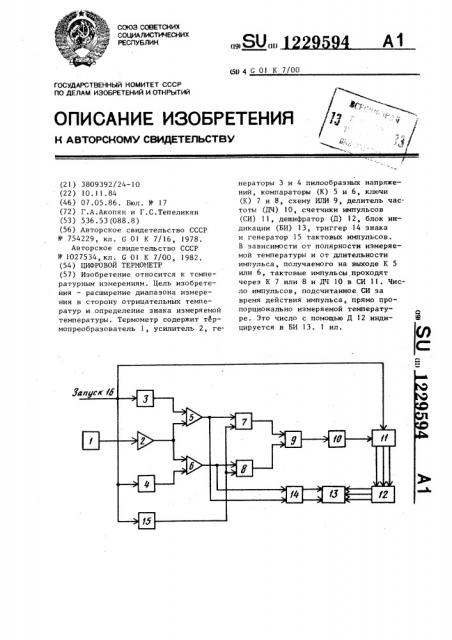

На чертеже приведена структурная схема цифрового термометра.

Цифровой термометр содержит термопреобразователь 1, например термоэлектрический преобразователь или термопреобразователь сопротивле-. ния, включенный в цепь источника тока, усилитель 2, первый и второй генераторы 3 и 4 пилообразных напряжений, два компаратора 5 и 6, два ключа 7 и 8, схему ИЛИ 9, делитель 10 частоты, счетчик 11 импульсов, дешифратор 12, блок 13 индикации, триг- >О гер 14 знака и генератор 15 тактовых импульсов.

Термометр работает следующим образом.

При появлении импульса запуска I (схема запуска не показана) на управляющем входе 16 счетчик 11 устанавливается в нулевое состояние и одновременно запускаются генераторы

3 и 4 пилообразного напряжения и генератор 15 тактовых импульсов.

Генератор 3 формирует импульс положительной, а генератор 4 — импульс отрицательной полярности.

Термопреобразователь l выдает

35 постоянное напряжение, знак которого соответствует, а величина прямо пропорциональна измеряемой температуре.

Это напряжение усиливается усилителем и поступает на первые входы ком- 4> параторов 5 и 6, на вторые входы которых поступают сигналы с выходов генераторов пилообраэногонапряжения.

Компараторы 5 и 6 срабатывают в момент равенства напряжений на их входах, при этом импульсы на выходах компараторов имеют различную полярность и их длительность прямо пропорциональна измеряемой температу50

Импульсы положительной или отрицательной полярности в зависимости от полярности выходного сигнала тер« мопреобраэователя поступают на установочные входы триггера 14 знака, устанавливая его в состояние, соответствующее знаку измеряемой температуры; в единичное при положительнок температуре и B нулевое при отрицательной температуре, что фиксируется в блоке 13 индикации.

Одновременно импульс с выхода компаратора 5 или 6 поступает на вторые входы ключей 7 и 8, на первые входы которых поступают тактовые импульсы от генератора 15. В зависимости от полярности измеряемой температуры и от длительности импульса, получаемого на выходе компаратора 5 или 6, тактовые импульсы проходят через ключ 7 или 8 и делитель 10 в счетчик

ll импульсов. Число импульсов, подсчитанное счетчиком импульсов за время действия импульса, прямо пропорционально измеряемой температуре.

Это число с помощью дешифратора 12 индицируется в блоке 13 индикации.

Формула изобретения

Цифровой термометр, содержащий термопреобразователь, два ключа, первые входы которых подключены к выхо ду генератора тактовых импульсов, первый компаратор, первый вход которого соединен с выходом первого генера1 тора пилообразного напряжения, а выход подключен к второму входу первого ключа, последовательно включенные делитель частоты, счетчик импульсов, дешифратор и блок индикации, отличающийся тем, что, с целью расширения диапазона измерения в сторону отрицательных температур, в него введены усилитель напряжения, схема ИЛИ, второй генератор пилообразного напряжения, триггер знака и второй компаратор, входы которого соответственно соединены с выходом второго генератора пилообразного напряжения и вторым входом первого компаратора, соединенным с выходом усилителя напряжения, вход которого подключен к термопреобразователю, выход второго компаратора соединен с вторым входом второго ключа и первым входом триггера знака, второй вход которого соединен с выходом первого компаратора, а выход подключен к входу блока индикации, при этом выходы ключей соецинены соответственно с входами схемы ИЛИ, выход которой подключен к делителю частоты, а управляющий вход счетчика импульсов соединен с входами запуска генератора тактовых импульсов и генераторов пилообразного напряжения.
