Гибкий ротор
Иллюстрации
Реферат
Изобретение относится к машиностроению . Цель изобретения - повышенно надежности ротора нутем смещения его резонансных режимов из зоны рабочих оборотов. Ротор выполнен из двух кониентрично расположенных оболочек различной жесткости с радиальным зазором между ними, ограниченным донустнМым взаимным прогибом. 1 ил. ю со 05 ьо

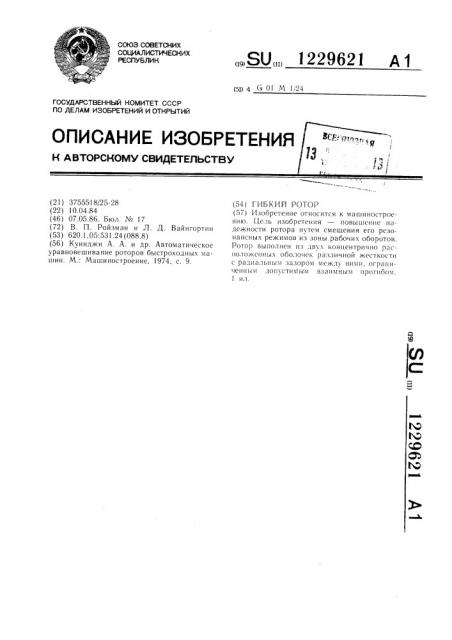

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (gI) 4 G 01 М !/24
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А BTOPCHOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3755518/25-28 (22) 10.04.84 (46) 07.05.86. Бюл. ¹ 17 (72) В. П. Ройзман и Л. Д. Вайнгортин (53) 620.1.05:531.24 (088.8) (56) Куинджи А. А. и др. Автоматическое уравновешивание роторов быстроходных машин. М.: Машиностроение, 1974, с. 9.
„,Я0„» 1229621 д1 (54) ГИБКИЙ РОТОР (57) Изобретение относится к машиностроению. Цель изобретения — повышение надежности ротора путем смещения его резонансных режимов из зоны рабочих оборотов.
Ротор выполнен пз двух конпентрнчно расположенных оболочек различной жесткости с радиальным зазором между ними, ограниценным допустимым взаимным прогибом.
1 ил.
12
Изобретение относится к машиностроени1о и может быть использовано при создании гибких роторов для упрощения или отмены балансировки.
Цель изобретения — повышение надежности ротора путем смещения его резонансных режимов из зоны рабочих оборотов.
На черте>ке изображен гибкий ротор с саморегулирующейсяя жесткостью.
Гибкий ротор содержит опоры 1 и 2, закрепленные на основании (не показано), в которых установлена оболочка 3, на ней посредством опор 4 и 5 размещена оболочка 6, радиальный зазор между оболочками 3 и 6 ограничивается их допустимым взаимным прогибом на резонансных режимах работы. При этом жесткости оболочек 3 и 6 выбираются различными.
Гибкий ротор работает следующим образом.
Ротор разгоняется до рабочей частоты вращения. При приближении частоты вращения ротора к очередной критической частоте оболочка 3 начинает прогибаться по соответствующей этой частоте форме и соприкасается с оболочкой 6 в сечениях, co0TBc1ñòíóIoIILH õ максимумам его перемещений, т.с. обо.и>чка 3 приобретаег дополни29621 тельные опоры (опору), мгновенно изменяющие значение ее критической скорости.
Аналогичным образом происходит гашение прогиба на резонансных частотах оболочки 6 при контактировании ее с оболочкой 3.
Таким образом, ротор проходит критические частоты вращения. Количество точек контакта между оболочками 3 и 6 определятся формой их прогиба и частотой критических оборотов. После прохожде10 ния критических частот деформации деталей (оболочек) уменьшаются и контакт между ними исчезает, что возвращает жесткости и оболочки 3 и 6 к первоначальному состоянию на закритиЧеских частотах враще15 ни я.
Формула изобретения
Гибкий ротор, отличающийся тем, что, с целью повышения надежности путем смещения его резонансных режимов из зоны рабочих сборотов, он выполнен из двух концентрично расположенных и жестко связанных между собой оболочек различ25 ной жесткости с радиальным зазором между ними, ограниченным допустимым взаимным прогибом.
Редактор H. Янола
Заказ 2224/42
Составитель В. Коршунов
Техред И. Верес Корректор Л. Зимокосов
Тираж 778 Подписное
ВНИИПИ Государственного комитета СССР по делам нзобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
