Образец для испытания сварных соединений на термостойкость

Образец для испытания сварных соединений на термостойкость

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике, в частности к образцам для испытания сварны.х соединений на термостойкость , и позволяет повысить точность испытания за счет выполнения образца в виде цилиндра с глухим осевым отверстием в одном из его торцов. Указанное отверстие заполняется металлом сварного шва, а отношение диаметра цилиндра к диаметру d осевого глухого отверстия равно 2,0-3,0. При воздействии на образец теплосмен в наплавленном металле шва и зоне термического влияния создается равнонапряженное состояние. 1 ил. 1чЭ ю со О5 N сл

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1

ÄÄSUÄÄ 1229645 дц 4 G 01 Х 3/60

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2! ) 3763450/25-28 (22) 28.06.84 (46) 07.05.86. Бюл. № 17 (71) Запорожский ордена «Знак Почета» машиностроительный институт им. В. Я. Чубаря (72) И. П. Волчок, О. Б. Колотилкин и С. В. Бабарыкин (53) 620.115.82 (088.8) (56) Писаренко Г. С. и др. Прочность материалов при высоких температурах. †Ки, Наукова думка, 1966, с. 548 †5.

Шоршоров М. Х., Чернышова Т. А. и Красовский А. И. Испытания металлов на свариваемость.— М.: Металлургия, 1972, с. 219 — 221. (54) ОБРАЗЕЦ ДЛЯ ИСПЫТАНИЯ СВАРНЫХ СОЕДИ НЕ НИ Й НА ТЕРМОСТОЙКОСТЬ (57) Изобретение относится к испытательной технике, в частности к образцам для испытания сварных соединений на термостойкость, и позволяет повысить точность испытания за счет выполнения образца в виде цилиндра с глухим осевым отверстием в одном из его торцов. Указанное отверстие заполняется металлом сварного шва, а отношение диаметра цилиндра к диаметру d осевого глухого отверстия равно 2,0 — 3,0.

При воздействии на образец теплосмен в наплавленном металле шва и зоне термического влияния создается равнонапряженное состояние. 1 ил.

1229645

Формула изобретения

Составитель В. Гриненко

Техред И. Верес K0 ()pE. KTop А. Oopv 12 р

Тираж 778 (1одписное

Редактор Е. Папи

Заказ 2226(43

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к испытательной технике, в частности к образцам для испытания сварных соединений на термсстойкость.

Цель изобретения — повышение точности испытания.

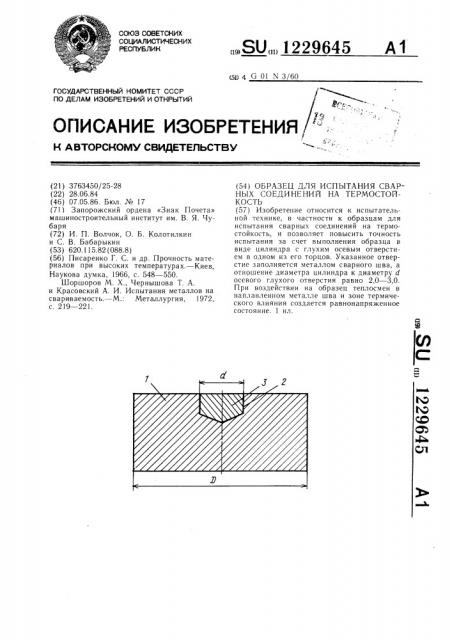

На чертеже изображен предлагаемый 5 образец, разрез.

Образец для испытания сварных соединений на термостойкость выполнен в виде цилиндра 1. В одном торце цилиндра 1 выполнено глухое отверстие 2. Отношение диаметра D цилиндра 1 к диаметру d отверстия 2 равно 2,0 — 2,0 (D/d= 2,0 — 3,0) .

Отверстие 2 заполнено металлом 3 сварного шва до его краев.

Испытание образца производят следующим образом.

Образец выполняют в виде цилиндра 1, например чугунного, диаметром D 40 мм.

В цилиндре 1 выполняют глухое осевое отверстие 2, например, диаметром d 15 мм.

Отношение диаметра 0 цилиндра 1 к диаметру d глухого отверстия 2 равно 2,66. После заполнения глухого осевого отверстия 2 с помощью электродуговой сварки, например, электродами на никелевой основе образец помешают в муфельную печь и нагревают до заданной температуры, затем охлаждают.

В результате нагрева и последующего 25 охлаждения в наплавленном металле 3 шва и зоне термического влияния создается равнонапряженное состояние. Это состояние обусловлено цилиндрической формой образца, заданным соотношением диаметра D цилиндра 1 к диаметру d глухого осевого отверстия ЗО

2, а также разностью коэффициейтов термического расширения материалов цилиндра

1 и наплавленного металла 3 шва. В результате нагрева и охлаждения образца появляются дополнительные термические напряжения, величина которых зависит от скорости отвода тепла от наплавленного металла 3 в металл цилиндра 1, При значении соотношения D/d ) 3 происходит значительный отвод тепла от наплавленного металла 3 и интенсивное трещинообразование, вследствие чего искажается точность результатов испытания. При значениях соотношения D/d (2 теплоотвод от наплавленного металла 3 незначителен и величина термических напряжений недостаточна для образования трещин, что резко снижает чувствительность испытания. После заданного числа теплосмен приготавливают микрошлиф на торце образца, где расположено заплавленное отверстие 2, и определяют количество трещин в наплавленном металле 3 и в зоне его сплавления с металлом цилиндра 1. По числу обнаруженных трещин в указанных зонах судях о термостойкости сварных соединений.

Образец для испытания сварных соединений на термостойкость, выполненный в виде цилиндра с наплавленным на его торец металлом сварного шва, отличающийся тем, что, с целью повышения точности испытания, в торце образца выполнено глухое осевое отверстие, отношение диаметра образца к диаметру отверстия равно 2,0 — 3,0, а металл сварного шва наплавлен в это отверстие до его краев.
