Способ определения градиентов напора фильтрационного потока в трещине

Способ определения градиентов напора фильтрационного потока в трещине

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике, а именно к измерению градиентов напора на выходе фильтрационного потока в трещинах бетонных сооружений и скальных оснований, след выхода которых на поверхности расположен горизонтально или слабо наклонно. Цель изобретения - упрощение определения градиентов потока фильтрующейся воды в трещине. Для этого участок исследуемой трещины, выходящей в выработку, на скальную или бетонную поверхность и расположенной горизонтально, перекрывают накладным уплотнителем длиной 2а. Его устанавливают от концов трещины на расстоянии В 4а. В центре накладного уплотнителя закрепляют пьезометр для измерения напора, а градиент напора вычисляют по формуле / Я/а, где / - градиент напора; Я - напор в пьезометре, см; а - половинная длина уплотнителя, см. с (Л to ГчЭ со 05 ел

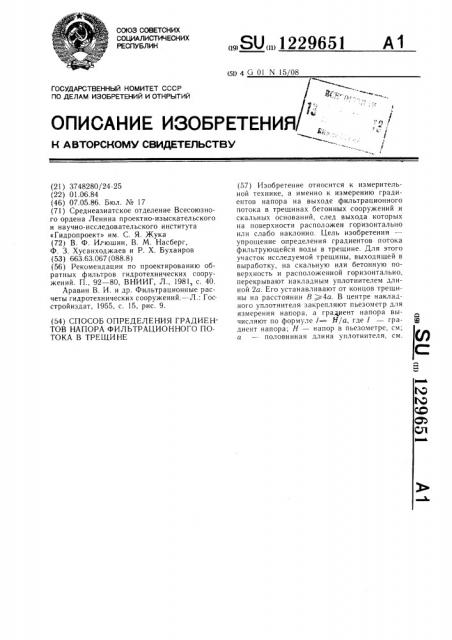

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

„„SU„„1229651 511 4 G 01 N 15 08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,;-:/

К А ВТОРСКОМЪ(СВИДЕТЕЛЬСТВУ (54) СПОСОБ ОПРЕДЕЛЕНИЯ ГРАДИЕНТОВ НАПОРА ФИЛЬТРАЦИОННОГО ПОТОКА В ТРЕЩИНЕ (21) 3748280/24-25 (22) 01.06.84 (46) 07.05.86. Бюл. № 17 (71) Среднеазиатское отделение Всесоюзного ордена Ленина проектно-изыскательского и научно-исследовательского института

«Гидропроект» им. С. Я. Жука (72) В. Ф. Илюшин, В. М. Насберг, Ф. 3. Хусанходжаев и P. Х. Бухаиров (53) 663.63.067 (088.8) (56) Рекомендации по проектированию обратных фильтров гидротехнических сооружений. П., 92 — 80, ВНИИГ, Л., 1981, с. 40.

Аравин В. И. и др. Фильтрационные расчеты гидротехнических сооружений.— Л.: Госстройиздат, 1955, с. 15, рис. 9. (57) Изобретение относится к измерительной технике, а именно к измерению градиентов напора на выходе фильтрационного потока в трещинах бетонных сооружений и скальных оснований, след выхода которых на поверхности расположен горизонтально или слабо наклонно. Цель изобретения упрощение определения градиентов потока фильтрующейся воды в трещине. Для этого участок исследуемой трещины, выходящей в выработку, на скальную или бетонную поверхность и расположенной горизонтально, перекрывают накладным уплотнителем длиной 2а. Его устанавливают от концов трещины на расстоянии В )4а. В центре накладного уплотнителя закрепляют пьезометр для измерения напора, а граднент напора вычисляют по формуле 1= О/а, где 1 — градиент напора; H — напор в пьезометре, см; а — половинная длина уплотнителя, см.

1229651

Формула изобретения

Составитель Е. Карма нова

Техред И. Верес Корректор О. Луговая

Тираж 778 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4)5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор E. Г1апп

Заказ 2226, 43

Изобретение относится к области измерительной техники, а именно к измерению градиентов напора на выходе фильтрационного потока в трещинах бетонных сооружений и скальных оснований, след выхода которых на поверхность расположен горизонтально или слабонаклоненно.

Цель изобретения — упрощение определения градиентов потока фильтрующейся воды в трещине.

Для осуществления способа участок исследуемой трещины, выходящей в выработку, на скальную или бетонную поверхность и расположенной горизонтально, перекрывают накладным уплотнителем, представляющим собой пластину длиной 10—

40 см в зависимости от показания пьезометра (чем меньше высота столба воды в пьезометре, тем длинее необходимо брать пластину, а ширина пластины выбирается из условия перекрывания трещины) с наклеенным на пластину резиновым уплотнителем, обеспечивающим плотное перекрытие трещины.

Накладной уплотнитель располагак>т на трещине так, что поток воды в трещине беспрепятственно огибает его с двух сторон одинаково и выходит на свободную поверхность за уплотнителем, Затем снимаются показания центрально установленным в пластине пьезометром, т. е. определяется давление потока в центре пластины (высота водного столба).

Полученный показатель давления воды Н подставляют в зависимость 1= —, где а—

Н фа половинная длина накладного уплотнителя, и вычисляют градиент напора.

Способ определения градиентов напора фильтрационного потока в трещине, включающий измерение напора и вычисление градиента напора по измеренной величине, отлича ощийся тем, что, с целью упрощения способа, выходящую на поверхность трещину перекрывают накладным уплотнителем длиной 2а, который устанавливают от концов трещины на расстоянии B)4а, в центре накладного уплотнителя закрепляют пьезометр для измерения напора, а градиент напора вычисляют по формуле

Н

1= — > а где 1 — градиент напора;

25 Н вЂ” напор в пьезометре, см; а — половинная длина уплотнителя, см.
