Источник питания с защитой от токовых перегрузок

Источник питания с защитой от токовых перегрузок

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике , изобретение позволяет повысить КПД источника питания с защитой от токовых перегрузок и упростить его схему. Устройство содержит Ив, 1 управляемый преобразователь 1, LC- фильтр 2 и согласующий усилитель 5. Указанный эффект достигается за счет введения в схему тензодатчика 6, который расположен в немагнитном зазоре сердечника дросселя 3 фильтра. В устройстве осуществляется режим ограничения тока нагрузки путем обес-- печения отрицательной обратной связи по току. Датчик тока конструктивно совмещен с дросселем фильтра и преобразует давление между половинками сердечника в электрическую величину . Эта величина пропорциональна протекаемому по обмоткам току, 2 ил. с S (Л с 5 Т /. 2 4 а. бых to to со 00 Фиг. 1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕаЪБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3798279/24-07 (22) 09.10,84 (46) 07.05.86. Бюл. № 17 (72) Г.А.Нестеренко, А.А,Попов, В.Ф,Павлюк и В.И.Григоренко (53) 621.316.722.1 (088.8) (56) Электроника. 1980. ¹- 27.

Там же 1977, ¹ 7, с. 55-57, Рис 3 (54) ИСТОЧНИК ПИТАНИЯ С ЗАЩИТОЙ ОТ

ТОКОВЫХ ПЕРЕГРУЗОК (57) Изобретение относится к электротехнике, изобретение позволяет повысить КПД источника питания с защитой от токовых перегрузок и упростить его схему. Устройство содержит

ÄÄSUÄÄ 3229737 А1 (gg 4 G 05 Е 1/56, С 01 L 9/00 управляемый преобразователь 1, LCфильтр 2 и согласующий усилитель 5.

Указанный эффект достигается за счет введения в схему тензодатчика 6, который расположен в немагнитном за.зоре сердечника дросселя 3 фильтра, В устройстве осуществляется режим ограничения тока нагрузки путем o6ec-. печения отрицательной обратной связи по току. Датчик тока конструктивно совмещен с дросселем фильтра и преобразует давление между половинками сердечника в электрическую величину, Эта величина пропорциональна протекаемому по обмоткам току. 2 ил.

1 29737

Изобретение относится к электротехнике и может быть использовано в источниках электропитания устройств автоматики, вычислительной техники и т.д. jl

Цель изобретения — повышение КПД и упрощение схемы.

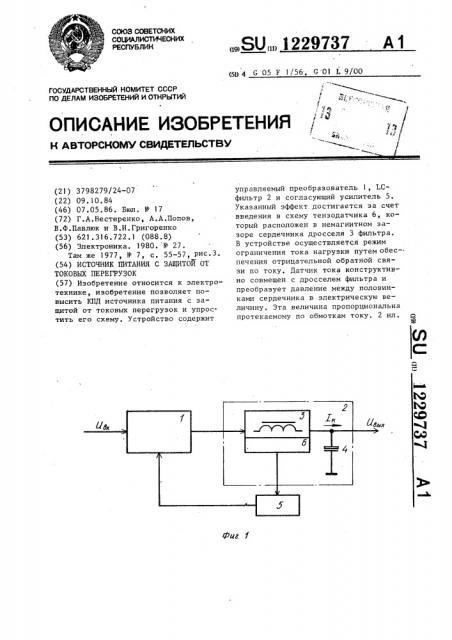

На фиг.1 представлена функциональная схема устройства; на фиг.2 - пример конструктивного исполнения дросселя сглаживающего фильтра.Устройство содержит преобразователь 1 напряжения, на вход которого подано входное напряжение Us а выход соединен с сглаживающим LCфильтром 2, состоящим иэ дросселя

3 и конденсатора 4, выход которого является выходом источника питания, согласующий усилитель 5, подключенный выходом к входу управления преобразователем, а входом к выходу тензодатчика 6, установленного между двумя половинками сердечника дрос; селя 3 в качестве немагнитного зазора, Источник . питания работает следующим образом.

Входное напряжение U преобразуется в преобразователе 1 в необходимое выходное напряжение и посту1 пает через сглаживающий LC-фильтр на нагрузку. Так как при прохождении тока через обмотку дросселя 3 в его сердечнике создается электромагнитное поле, сила которого пропорцио- 35 нальна ампер-виткам дросселя (Р =

К. aр 1, ) можно утверждать, что на выходе тензодатчика б, установленного в качестве немагнитногю зазора, формируется электрическая величина, @ пропорциональная току нагрузки, которая, воздействуя через согласующий усилитель 5 на вход управления преобразователем 1, обеспечивает режим токоограничения на заданном уров- 4 не (аналогично известному).

В качестве тензодатчикс может быть применен тензорезистор (например, НМП-430M), пьезоэлемент и. т.д, B зависимости от типа тензодатчика применяют согласующий усилитель, преобразующий выходную величину тензодатчика (сопротивление, напряжение, ток) в напряжение, изменяющееся в такт с изменением тока нагрузки.

Таким образом, в предлагаемом устройстве осуществляется режим ограничения тока нагрузки на заданном уровне путем обеспечения отрицательной обратной связи по току . Датчик токовой нагрузки конструктивно совмещен с дросселем сглаю вающего фильтра и является преобразователем дав"ения, создаваемого между половинками сер,цечника дросселя при прохождении тока через его обмотку, в выводную электрическую величину, пропорциональную этому току. 3а счет совмещения функции токового датчика н дросселя сглаживающего фильтра упрощена схема источника питания, а эа счет того, что из токовой цепи исключен реэистивный датчик,, повышается КПД устройства, что отличает предлагаемый источник питания от известного, Формул а изобретения

Источник питания с защитой от токовых перегрузок, содержащий управляемый преобразователь напряжения с выпрямителем, силовым выходом соединенный с .ЕС-=фильтром, и согласующий усилитель, выход которого соединен с управляющим входом преобразователя, а т л и ч а ю шийся тем, что, с целью повышения КПД и упрощения схемы источника питания, в немагнитный зазор сердечника дросселя LCфильтра введен тензодатчик, выход которого соединен с входом согласующего усилителя.

1229737

Составитель Н.Ворновицкая

P едактор Н.Гунько Техред O.Гортвай Корректор И.Эрдейи

Заказ 2449/48 Тираж 836 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

ll3035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
