Реферат



Изобретение относится к электротехнике и может быть использовано в источниках вторичного злектропитания, Изобретение позволяет снизить нестабильность вьпсодного напряжения низковольтного стабилизатора постоянного напряжения (СПИ). Это достигается тем, что в СПИ нижнее плечо измерительного делителя выходного напряжения выполнено в виде двух последовательно соединенных резисторов I2 и 13. При зтом к точке соединения этих резисторов подключен один из силовых выводов регулирующего элемента 14. При изменении входного напряжения на резисторе 13 изменяется падение напряжения, что приводит к усилению действия цепи обратной связи на регулирующий злемеит . 1 ил. i (Л ьо ьо ч| со се Лм

„,SU„„1229739 А 1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУ БЛИН бр 4 С 05 F 1/56

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ р

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,/":

Г. с

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3810242/24-07 (22) 06.11.84 (46) 07.05.86, Бюл. 9 17 (71) Киевское научно-производствен-ное объединение "Аналитприбор" (72) С.Т.Дремов и В.П.Шестопал (53) 621 . 316. 722,1 (088, 8) (56) Китаев В.Е., Бокуняев А.А. Расчет источников электропитания уст-ройств связи. - М.: Связь, 1979, с. 91, рис. 4.2.

Вересов Г.П., Смуряков 10.Л. Стабилизированные источники питания радиоаппаратуры. - M .: Энергия, 1978, с. 63, рис. 3-1б, (54) НИЗКОВОЛЬТНЫЙ СТАБИЛИЗАТОР ПОСТОЯННОГО НАПРЯЖЕНИЯ (57) Изобретение относится к электротехнике и может быть использовано в источниках вторичного электропитания.

Изобретение позволяет снизить нестабильность выходного напряжения низковольтного стабилизатора постоянного напряжения (СПН). Это достигается .тем, что в СПН нижнее плечо измерительного делителя выходного напряжения выполнено в виде двух последовательно соединенных резисторов 12 и 13, При этом к точке соединения этих резисторов подключен один из силовых выводов регулирующего элемента 14. При изменении входного напряжения на резисторе 13 изменяется падение напряжения, что приводит к усилению действия цепи обратной связи на регулирующий элемент . 1 ил.

1229739

Изобретение относится к электротехнике и может быть использовано в источниках вторичного электропитанИя.

Цель изобретения — снижение нестабильности выходного напряжения.

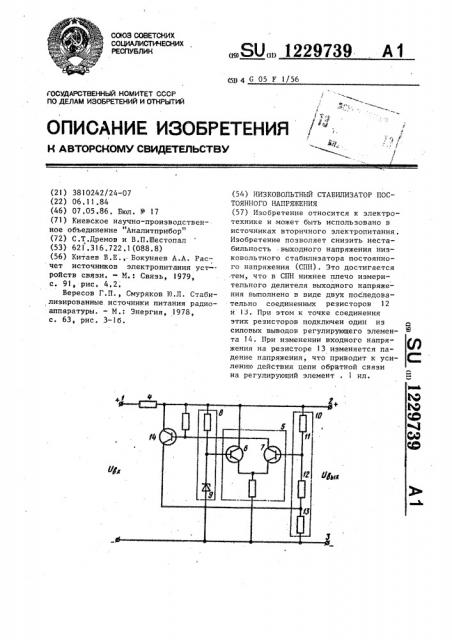

На чертеже представлена электрич ская схема низковольтного стабилизатора постоянного напряжения.

Низковольтный стабилизатор постоянного напряжения содержит входной вывод 1, первый 2 и второй 3 выходные выводы, ограничительный резистор усилитель 5 обратной связи, выполненный по дифференциальной схеме на транзисторах б и 7, источник 8 опор- ll5 ного напряжения,, выполненный на стабилитроне 9, измерительный делитель l0 выходного напряжения, включающий резистор ll верхнего плеча и последовательно соединенные резисторы 12 2О и 13 нижнего плеча и регулирующий элемент 14 выполненный на силовом транзисторе.

Низковольтный стабилизатор постоянного напряжения работает следующим

1 образом.

Выходное напряжение стабилизатора равно разности входного напряжения и падения напряжения на ограничительном резисторе 4. При вариациях входного напряжения одновременно под, действием усилителя 5 обратной связи колеблется ток, протекающий через силовой транзистор 14. В результате изменяется падение напряжения на ограничительном резисторе 4 таким образом, что выходное напряжение отклоняется незначительно.

Сущность изобретения заключается в следующем. 4О

Изменения тока через силовой транзистор, вызванные указанными дестабилизирующими факторами, создают на резисторе 13 нижнего плеча измерительного делителя 10 выходного напряжения падение напряжения, которое дополнительно воздействует на усипитель 5 обратной связи. Последний:в свою очередь увеличивает изменения тока силового транзистора 14, в боль- gg шей степени меняется падение напряжения, т.е. нестабильность при этом

l снижается.

Например, при повышении входного напряжения в начальный момент приотпираются транзистор 7 усилителя 5 обратной связи, следовательно и силовой транзистор 14, увеличивается падение напряжения на ограничительном резисторе 4, выходное напряжение повышается незначительно. Но одновременно с увеличением тока силового транзистора 14 повышается падение напряжения на резисторе 13 измерительного делителя 10 выходного напряжения, что приводит к дополнительному приотпиранию тран.зистора 7 и силового транзистора 14, дополнительному увеличению падения напряжения на ограничительном резисторе 4. В результате нестабильность выходного напряжения снижается ..

Обычно сопротивление резистора 13 имеет величину порядка десятых долей

Ома. Роль такого малого сопро,ивления мсжет играть небольшой отрезок монтажного провода. Силовой транзистор 14 выполняется обычно по составной схеме, например, с дополнительной симметрией.

Таким образом, изобретение позволяет устранить один из недостатков низковольтного стабилизатора постоянного напряжения параллельного типа: уменьшить нестабильность выходного напряжения. Используя в качестве ограничительного .резистора 4 дросселя сглажи:вающего ТС-фильтра. включенного на входе стабилизатора, ". îæ,íî повысить и КПД стабилиза-ора до уровня

КПД стабилизаторов с последовательным вкпюченным силовым регулирующим транзистором. При этом низковольтный стабилизатор постоянного напряжения значительно проще из-за отсутствия органа токовой защиты.

Ф о р и у л а и з о б р е т е н и я

Низковольтный стабилизатор постоянного напряжения, содержащий ограничительный резистор, включенный между входным rr вeeыrх.rо д rнrrыrм rr rвrrыrвeо даerм rиr, усилитель обратной вязи, один зход которого подключен к источнику опорного напряжения, другой вход соединен со средней точкой измерительного делителя выходного напряжения, верхнее и нижнее плечи которого подключены соответственно, к первому и второму выходным выводам,, а выход усилителя обратной связи соединен с управляющим входом регулирующего элемента, один из силовых выводов которого подключен к первому выходному выводу, о тличаюшийс я тем, что, с

1229739

Составитель Е.Ворновицкая

Техред О.ГортвайРедактор Н .Гунько

Корректор И.Эрдейи

Заказ 2449/48 Тираж 836

ВПИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 целью снижения нестабильности выходного напряжения, нижнее плечо измерительного делителя выходного напряжения выполнено в виде двух последовательно соединенных резисторов, а к точке их соединения подключен другой силовой вывод регулирующего элемента.
