Реферат



Изобретение позволяет расширить демонстрационные возможности путем исследования потери устойчивости гибкого элемента при действии силы, направленной в полюс, в учебном приборе по сопротивлению материала. Гибкий элемент I расположен вертикально и выполнен в виде двух стержней 2, верхние торцы которых соединены перемычкой 3. Трос 4 свободным кон . дом прикреплен к перемьмке 3, а ДРУ гой конец его соединен с поддоном 5 с грузом. Гибкий элемент 1 размещен на основании 7 с прорезью 8, в которой в одной плоскости с нижним торцом элемента 1 и по разные сторо ,ны от троса установлены ползуны 9 с направляющими роликами 10. 3 ил. ю to ;О 1 СО СП Фиг. г

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУ БЛИН ш 4 С 09 В 23/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY .СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3818744/28-12 (22) 30. 11. 84 (46) 07.05,86. Бюл. Ф 17 (71) Одесский инженерно-строительный институт (72) Ю.М.Барданов и M.À.ÂHëüãà (53) 371.66.67.912(088.8) (56) Авторское свидетельство СССР

М 599280, кл, G 09 В 23/06, 1978. (54) УЧЕБНЫЙ ПРИБОР ПО СОПРОТИВЛЕНИЮ

MATEРИАЛОВ (57) Изобретение позволяет расширить демонстрационные возможности путем исследования потери устойчивости гибÄÄSUÄÄ 1229795 А1 кого элемента при действии силы, направленной в полюс, в учебном приборе по сопротивлению материала. Гибкий элемент 1 расположен вертикально и выполнен в виде двух стержней

2, верхние торцы которых соединены перемычкой 3. Трос 4 свободным концом прикреплен к перемычке 3, а другой конец его соединен с поддоном 5 с грузом. Гибкий элемент 1 размещен на основании 7 с прорезью 8, в которой в одной плоскости с нижним торцом элемента 1 и по разные стороны от троса установлены ползуны 9 с направляющими роликами 10. 3 ил.

С::

Ю

hei с© 3

CO

Сл

122 )7 ) 5

Изобретение относится к демонстрационным Приборам по сопротивле— нию материалов и может быть использовано, например, в учебном процессе.

Цель изобретения — расширение демонстрационных возможностей исследования потери устойчивости вертикально установленного гибкого элемента при действии силы, направленной в полюс.

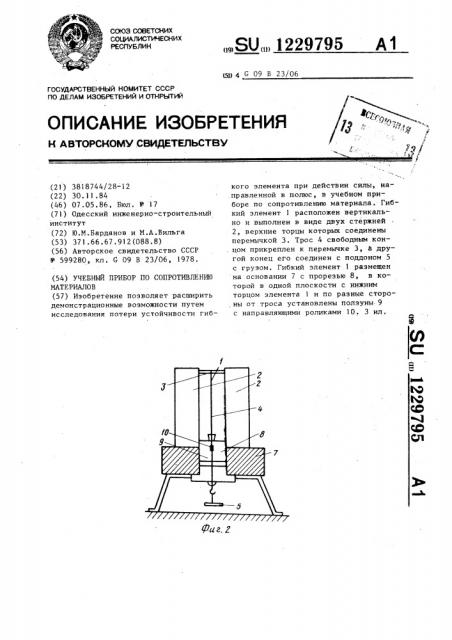

На фиг. 1 изображена схема прибора, вид спереди, на фиг. 2 — то же, вид сбоку; на фиг. 3 — то же, вид спереди (под действием нагрузки) .

Учебный прибор по сопротивлению материалов содержит вертикально расположенный гибкий элемент 1, выполненный в виде двух стержней 2, верхние торцы которых соединены перемычкой 3. К последней свободным концом прикреплен трос ч, другой конец которого соединен с поддоном 5 с грузом 6. Гибкий элемент размещен на основании 7 с прорезью 8, в которой в одной плоскости с нижним торцом гибкого элемента и по разные стороны от троса установлены ползуны 9 с направляющими роликами 10.

При действии силы, направленной в полюс, ползуны 9 с направляюшими роликами 10 обеспечивают постоянное прохождение троса ч через две точки — гонку крепления троса к перемычке 3 и точку касания троса с роликом, находяшуюся в месте прикрепления гибкого элемента 1 к основанию 7. Величина действующей силы изменяется путем изменения массы rpy=-,a 6, расположенного на поддоне 5.

5 11.ри грузе, превышающем значение критической силы, стержни 2 гибкого элемента искривляются, что фиксируется путем замера отклонения верхнего конца гибкого элемента от вертикали.

Применение предлагаемого прибора позволяет демонстрировать потери устойчивости вертикально установленного гибкого элемента, например, в учебном процессе.

Формула изo брет ения

Учебный прибор по сопротивлению материалов, содержащий вертикально установленный гибкий элемент, размещенный на основании с прорезью, и трос, проходящий через прорезь и соединенный одним концом с грузом, отличающийся тем, что, с целью расширения демонстрационных возможностей путем исследования потери устойчивости гибкого элемента при действии силы, направленной в полос, он имеет установленные в прорези основания в одной плоскости с нижним торцом гибкого элемента и по разные стороны от троса полэуны с направляющими роликами, гибкий элемент выполнен в виде двух стержней, верхние торцы которых соединены перемычкой, а свободный конец троса прикреплен к перемычке, 1"29795
