Устройство для прижима дискового носителя информации

Устройство для прижима дискового носителя информации

Иллюстрации

Показать все

Реферат



Изобретение относится к технике магнитной записи и может быть использовано в персональных вычислительных машинах в качестве внешних запоминающих устройств. Целью изобретения является повышение качества прижима за счет аэродинамического воздействия на ДИСКОВ носитель информации. Для этого прижимная пластина выполнена в виде пьезоэлектрического преобразователя 5, с помощыо которого гибкий магнитнШ диск прижимается к магнитной головке, обеспечивая максимальную отдачу сигнала носителю информации , с гшнимальньш изнашиванием сопприкасакицихся поверхностей. Пьезопреобразователь 5 расположен под углом атаки к носителю информации для формирования составляющей вращения. . 2 ил. |со 1C 1C СО 00 00

СОЮЗ ССВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУ БЛИН

„,Я0„„12 981

1511 4 С 11 В 17/00 с, У

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Х АВТОРСХОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3755738/24-10 (22) 21.06.84 (46) 07.05.86. Бюл. У 17 (71) Каунасский политехнический институт им. Антанаса Снечкуса (72) Ю.lO.Гяцявичюс (53) 681.84.083.8(088.8) (56) Авторское свидетельство СССР

У 290307, кл. С 11 В 5/00, 1970.

Авторское свидетельство СССР

У 394846, кл. G 11 В 15/60, 1973. (54) УСТРОЙСТВО ДЛЯ ПРИЖИМА ДИСКОВОГО НОСИТЕЛЯ ИНФОРМАЦИИ (5?) Изобретение относится к технике магнитной записи и может быть использовано в персональных вычислительных машинах в качестве внешних запомййающих устройств. Целью изобретения является повышение качества прижима за счет аэродинамического воздействия на дисковый носитель информации. Для этого прижимная пластина выполнена в виде пьезоэлектрического преобразователя 5, с номощыо которого гибкий магнитнМй диск прижимается к магнитной головке, обеспечивая максимальную отдачу сигнала носителю информации, с минимальныи изнашиванием сопприкасающихся поверхностей. Пьезопреобразователь .5 расположен под углом атаки к носителю информации для формирования составляющей вращения. ,2 ил.

1229818 формула изобретения

Составитель С.Карпенков

Техред И,Попович Корректор A.oáðó÷àð

Редактор П.Коссей

Заказ 2454/52

Тираж 543 Подпис ное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к технике магнитной записи и может быть использовано в персональных вычислительных машинах в качестве внешних запоминающих устройств с гибкими дисковыми % носителями информации.

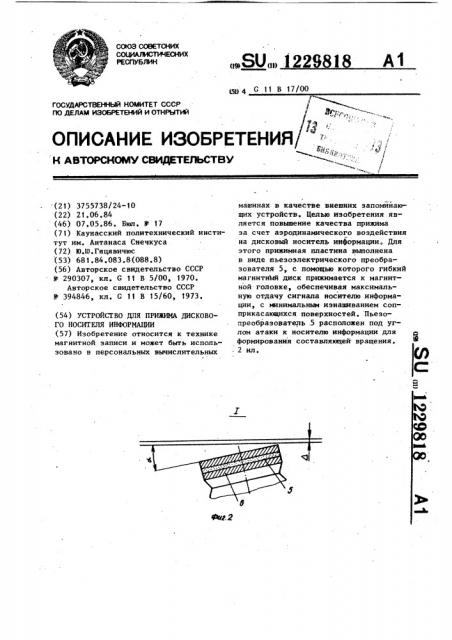

На фиг. 1 изображен механизм привода дискового запоминающего устройства, на фиг. 2 — узел 1 на фиг ° 1.

Устройство содержит электродвигатель 1, ведущий вал со ступицей 2, гибкий магнитный диск 3, магнитную головку 4 с управляющим блоком (не показан), пьезопреобразователь 5 с генератором сигналов (не показан), пластинку пьезопреобразователя 6, шаговый двигатель 7, шайбу 8, шкив 9.

Устройство работает следующим образом.

Гибкий магнитный диск 3 вращается 20 от электродвигателя 1 при помощи шкива 9 и ведущего вала 2. В рабочем режиме магнитная головка 4 находится в непосредственном контакте с носителем информации — гибким магнитным диском 3. Для максимальной отдачи сигнала к и от носителя информм ии с минимальным изнашиванием поверхности головки и гибкого магнитного диска

3, он прижимается аэродинамическим воздействием при помощи пьезопреобразователя 5, который электрически подключен к генератору возбуждения, при этом преобразователь 5 и его пластинка расположены под-углом атаки для формирования составляющей вращения.

Устройство для прижима дискового носителя информации, содержащее прижимную пластину, о т л и ч а ю щ ее с я тем, что, с целью повышения качества прижима за счет аэродинамического воздействия на дисковый носитель информации, прижимная пластина выполнена в виде пьезоэлектрического преобразователя, расположенного под ,углом атаки к носителю.
