Реферат



Изобретение может быть использовано для оборудования трансформаторных станций и подстанций. Цель изобретения - сокращение времени горения дуги, повышение взрывопожаробезопасности и надежности и более полное использование объема бака путем образования электрического разрыва за счет дополнительного разворота контактов на угол 90°. В масляном выключателе, содержащем неподвижные контакты 3 и изолирующую щтангу 4 с укрепленной на ней траверсой 5, на которой установлены подвижные контакты 6, к штанге 4 прикреплен щтифт 9, перемещающийся в направляющей прорези 10, выполненной в муфте 11. Контакты 6 выполнены с воронкообразными отверстиями, а на траверсе 5 установлены потокообразующие лопатки 7. Вращение траверсы 5 с подвижными контактами 6 при размыкании цепи создает поперечные потоки масла в зоне дуги, чему способствуют лопатки 7. Кроме того, в воронкообразных отверстиях контактов 6 создается поток масла, направленный в зону дуги. 1 ил. (Л ю ю со 00 4; ю

СОНИ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК дц4 Н01 Н3302

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4 V г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3744865/24-07 (22) 18.05.84 (46) 07.05.86. Бюл. № 17 (72) И. К. Шлома и С. P. Бычков (53) 621,316.524 (088.8) (56) Авторское свидетельство СССР № 1072129, кл. Н 01 Н 33/02, 1982.

Касаткин А. С. Масляный выключатель

ВМ6-10. Электротехника, Энергия, 1973, с. 538. (54) МАСЛЯНЫЙ ВЫКЛЮЧАТЕЛЬ (57) Изобретение может быть использовано для оборудования трансформаторных станций и подстанций. Цель изобретения — сокращение времени горения дуги, повышение взрывопожаробезопасности и надежности и более полное использование объема бака

„„SU„„1229842 А1 путем образования электрического разрыва за счет дополнительного разворота контактов на угол 90 . В масляном выключателе, содержащем неподвижные контакты 3 и изолирующую штангу 4 с укрепленной на ней траверсой 5, на которой установлены подвижные контакты 6, к штанге 4 прикреплен штифт 9, перемещающийся в направляющей прорези 10, выполненной в муфте 11. Контакты 6 выполнены с воронкообразными отверстиями, а на траверсе 5 установлены потокообразующие лопатки 7. Вращение траверсы 5 с подвижными контактами 6 при размыкании цепи создает поперечные потоки масла в зоне дуги, чему способствуют лопатки 7. Кроме того, в воронкообразных отверстиях контактов 6 создается поток масла, направленный в зону дуги. 1 ил.

1229842 ворачивается таким образом, чтобы изоли. рующая штанга 4 поднималась вверх. Тра верса 5 с подвижными контактами 6 разворачивается в обратном направлении. В связи с тем, что верхний участок направляю5 щей прорези 10 имеет вертикальный участок, ориентированный таким образом, что разворот изолирующей штанги 4 и траверсы 5 прекращается при совмещении плоскостей подвижных 6 и неподвижных 3 контактов, 10 дальнейшее движение траверсы 5 приводит к замыканию подвижных 6 и неподвижных 3 контактов.

Предлагаемое устройство по сравнению с известным позволяет повысить пожаровзрывобезопасность и надежность устройства, полнее использовать полезный объем бака устройства, сократить время горения электрической дуги при коммутации за счет создания дополнительного вращательного движения траверсы с подвижными контак20 тами при размыкании электрической цепи, создания за счет этого вращения дополнительных потоков масла в зону электрической дуги с помощью потокообразующих лопаток и воронкообразных отверстий в подвижных контактах, а также за счет разведения под25 вижных и неподвижных контактов на большее расстояние в конечном положении без увеличения полезного объема бака масляно. го выключателя.

Формула изобретения

Изобретение относится к электротехнике и может быть использовано для оборудования трансформаторных станций и подстанций, распределительных и коммутационных устройств электроснабжения с напряжением

10 — 35 кВ.

Целью изобретения является сокращение времени горения дуги, повышение взрывопожаробезопасности и надежности, более полное использование объема бака путем образования электрического разрыва за счет дополнительного разворота контактов на угол 90 .

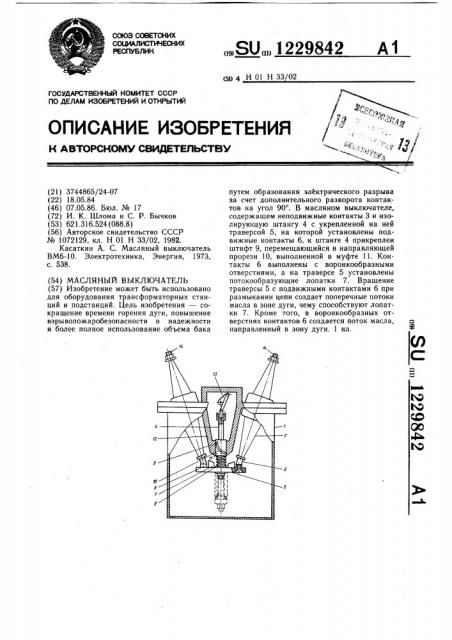

На чертеже изображена принципиальная схема масляного выключателя.

Масляный выключатель состоит из бака с крышкой 1, заполненного минеральным маслом, проходных изоляторов 2 с установленными на них неподвижными контактами 3, изолирующей штанги 4 с укрепленной на ней траверсой 5, на которой установлены неподвижные контакты 6, потокообразующие лопатки 7, на изолирующей штанге установлена пружина 8 и штифт 9, перемещающийся в направляющей прорези 10, выполненной в муфте 11. Муфта 11 укреплена в корпусе 12.

К верхнему торцу изолирующей штанги 4 прикреплен рычаг привода 13. В электрическую цепь выключатель подключен контактами 14.

Масляный выключатель работает следующим образом.

Выключатель подключен контактами 14 в разрыв фазы электрической цепи. В процессе размыкания электрической цепи, привод выключателя поворачивает рычаг 13 таким образом, что изолирующая штанга 4 движется в муфте 11 вниз, причем штифт 9, двигаясь по направляющей прорези 10, при- з5 дает изолирующей штанге 4 дополнительное вращательное движение. Пружина 8 ускоряет движение изолирующей штанги 4. Вместе с изолирующей штангой 4 во вращательнопоступательном движении принимает учас тие токопроводящая траверса 5 с подвиж40 ными контактами 6, На возникающую в процессе размыкания подвижных 6 и неподвижных 3 контактов электрическую дугу дополнительное гасящее действие оказывает то, что в процессе коммутации вращательное 4> движение подвижных контактов создает поперечное к продольной оси электрической дуги движение масла, направляемое потокообразующими лопатками и введение потока масла внутрь электрической дуги за счет захвата в воронкообразные отверстия, в цент. S0 ре подвижных контактов 6 при продольном движении траверсы 5, а также за счет того, что в конечном нижнем положении подвижные контакты 6 отведены от неподвижных контактов 3 на большее в - 2 раз расстояние за счет разворота траверсы 5 на 90 .

В процессе замыкания электрической цепи, рычаг 13 под действием привода разПредлагаемое устройство имеет более широкую область применения, так как может коммутировать более мощные цепи, при заданной мощности имеет меньшие размеры и объемы масла за счет более полного использования полезного объема. Кроме того, сокращение времени горения электрической дуги позволяет увеличить ресурс контактных групп и удлинить сроки эксплуатации минерального масла.

Расстояние между подвижными и неподвижными контактами в разведенном положении больше, чем у известного не менее, чем в - /2 раза при том же полезном объеме бака. 3а счет этого значительно улучшаются условия для гашения электрической дуги.

Вращение траверсы с подвижными контактами при размыкании цепи создает поперечные потоки масла в зоне дуги, чему способствуют также потокообразующие лопатки,.

Гашению дуги способствует поток масла в зону дуги, создаваемый в воронкообразных отверстиях подвижных контактов при перемещении траверсы относительно масла. Это позволяет повысить пожаровзрывобезопасность предлагаемого выключателя.

Масляный выключатель, содержащий бак с маслом, контактную систему с подвижными

1229842

Составитель В. Попова

Редактор В. Иванова Техред И. Верес Корректор Л. Патай

Заказ 2231/53 Тираж 643 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 и неподвижными контактами, привод, муфту, изолирующую штангу, проходные изоляторы, отличающийся тем, что, с целью сокращения времени горения дуги, повышения взрывапожаробезопасности и надежности и более полного использования полезного объема бака путем образования электрического разрыва за счет дополнительного разворота

4 контактов на угол 90, к изолирующей штанге прикреплен штифт, муфта снабжена направляющей прорезью, которая состоит из вертикального участка разворота на 90 для перемещения штифта, а траверса снаб5 жена потокообразующими лопатками и подвижные контакты снабжены воронкообразными отверстиями.
