Осветительная система копировального аппарата непрерывной печати кинофильмов

Осветительная система копировального аппарата непрерывной печати кинофильмов

Иллюстрации

Показать все

Реферат



Рй 123040

Класс 57с, 11аз

57Ь, 17о2

ССС

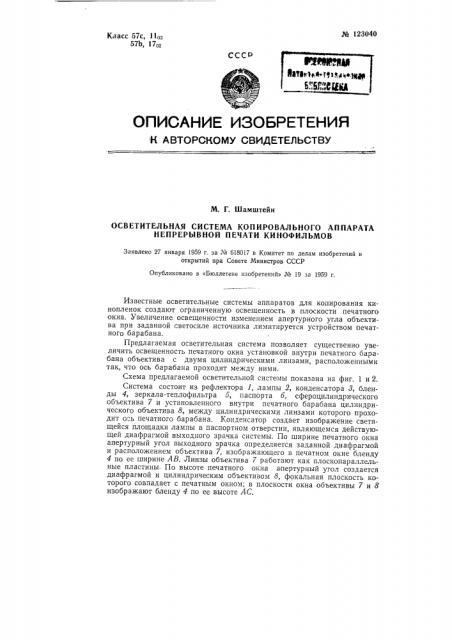

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. Г. Шамштейн

ОСВЕТИТЕЛЬНАЯ СИСТЕМА КОПИРОВАЛЬНОГО АППАРАТА

НЕПРЕРЫВНОЙ ПЕЧАТИ КИНОФИЛЬМОВ

Заявлено 27 января 1959 г. за № 618017 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 19 за 1959 г.

Известные осветительные системы аппаратов для копирования кинопленок создают ограниченную освещенность в плоскости печатного окна. Увеличение освещенности изменением апертурного угла объектива при заданной светосиле источника лимитируется устройством печатного*барабана.

Предлагаемая осветительная система позволяет существенно увеличить освещенность печатного окна установкой внутри печатного барабана объектива с двумя цилиндрическими линзами, расположенными так, что ось барабана проходит между ними.

Схема предлагаемой осветительной системы показана на фиг. 1 и 2.

Система состоит из рефлектора 1, лампы 2, конденсатора 3, бленды 4, зеркала-теплофильтра б, паспорта 6, сфероцилиндрического объектива 7 и установленного внутри печатного барабана цилиндрического объектива 8, между цилиндрическими линзами которого проходит ось печатного барабана. Конденсатор создает изображение светящейся площадки лампы в паспортном отверстии, являющемся действующей диафрагмой выходного зрачка системы. По ширине печатного окна апертурный угол выходного зрачка определяется заданной диафрагмой и расположением объектива 7, изображающего в печатном окне бленду

4 по ее ширине АВ. Линзы объектива 7 работают как плоскопараллельные пластины. По высоте печатного окна апертурный угол создается диафрагмой и цилиндрическим объективом 8, фокальная плоскость которого совпадает с печатным окном; в плоскости окна объективы 7 и 8 изображают бленду 4 по ее высоте АС.

¹ 123040

Пр,едмет изобретения

*а..- мр Ф Ф

Осй*тительиая система копировального аппарата непрерывной печати. кинофильмов„-снабженная источником света с конденсатором и блендой, о, т л и ч а ю щ а я с я тем, что, с целью увеличения освещенности окйа"1течатного барабана, внутри последнего установлен объектив, цилиндрические линзы которого расположены так, чтобы ось барабана проходила между ними.

ОПЕЧАТКА

На стр. 1 и 2 слово «конденсатор» следует читать «конденсор».
