Реферат



СО)ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

0 04 А1 ()9) (И) (5р 4 А 62 С 35/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ з

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 380964)/29-12

{22) 06.11.84 (46) 15 05 86. Бюл. У 18 (71). Львовский автобусный завод им. 50-летия СССР (72) Г.А. )Ошников, Л.Г. Нугер, О.Г. Н)шинков и А.В. Сидор (53) 614.843(088.8) (56) Авторское свидетельство СССР

У 626782, кл. А 62 С 37/12, 1978. (54)(57) I АВТОМАТИЧЕСКАЯ ПОЖАРНАЯ

УСТАНОВКА, содержащая емкость с огне. тушащим веществом, соединенную питательным трубопроводом с распылителями, затвор и насос, установленные на питательном трубопроводе, средство для открытия затвора,,включающее раэмещенный в вертикальной направляющей .трубе груз, взаимодействующий посредством троса с затвором, и пусковое устройство, включающее установленную на вертикальном направляющем патрубке защелку-сторож, взаимодействующую .с тросом средства для открывания затвора, и соединенный с легкоплавким замком посредством тросика груз-ударник, размещенный в вертикальном направляющем патрубке над защелкойсторожем и служащий для взаимодействия с ней, отличающаяся тем, что, с целью повышения надежности работы установки, затвор выполнен в виде вентиля и снабжен барабаном е для размещения троса, а защелка-сторож размещена над барабаном., 1230604

2. Установка по п. 1, о т л и ч а ю щ а я с я тем, что имеет концевой выключатель, размещенный в полости вертикальной направляющей трубы, взаимодействующий с грузом и служащий для включения насоса.

3. Установка по и. 1, о т л и— ч а ю щ а я с я тем, что содержит

Изобретение относится к противопожарным средствам, а именно к установкам пожаротушения автоматического действия.

Цель изобретения — повышение на- 5 дежности работы установки.

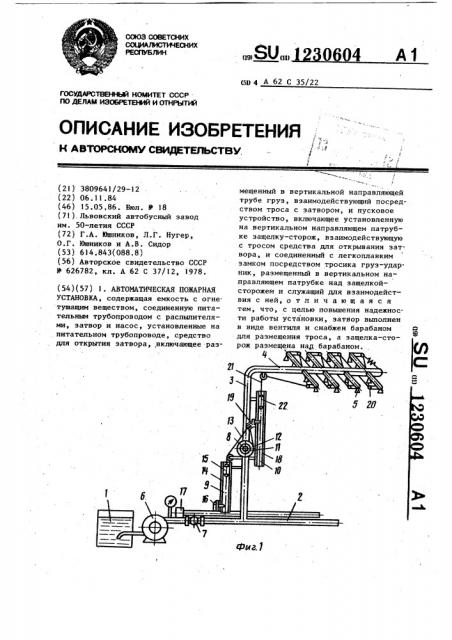

На фиг. 1 изображена автоматическая пожарная установка; на фиг. 2 электрическая часть установки; на фиг. 3 — защелка-сторож.

Автоматическая пожарная установка, содержащая емкость с огнетушащим веществом 1, соединенную магистральным 2 питательным 3 и распределительУ ным 4 трубопроводами с распылителя- 15 ми 5, установленными на распределительном трубопроводе 4, насос 6, обpcfTHblH клапан 7 и затвор 8, установ-, ленные соответственно на магистральном 2 и питательном 3 трубопроводах, 20 средство 9 для открывания затвора 8 и пусковое устройство 10.

Затвор 8 выполнен в виде вентиля .

11, снабженного барабаном 12 с тросом 13, Средство 9 для открывания затвора 8 представляет собой размещенный в вертикальной направляющей трубе 14 груз 15, соединенный с тросом 13 барабана 12, В полости направляющей трубы 14 размещен концевой 30 выключатель 16, взаимодействующий с грузом 15 и служащий для включения насоса 6 посредством реле 17.

Пусковое устройство 10 включает установленную на вертикальном направляющем патрубке 18 заделку-сторож 19, взаимодействующую с тросом 13 барабана 12, и соединенный с легкоплавкими замками 20 посредством тросика 21 груз-ударник 22, размещен- 40 ный в вертикальном направляющем пат1 установленный ня вертикальном направ ляющем патрубке электромагнит со штоком, размещенным в полости патрубка и служащим для дополнительной фиксации груза-ударника, и тепловой извещатель, соединенный с электромагнитом и служащий для управ ления им. рубке 18 над защелкой-сторожем 19 и служащий для взаимодействия с ней. !

Для дополнительной фиксации грузаударника 22 установка содержит установленный на направляющем патрубке 18 электромагнит 23 со штоком, который размещен в полости патрубка 18, и тепловой извещатель 24, соединенный проводами 25 с электромагнитом 23 и концевым выключателем 16.

При возникновении пожара сплав

Вуда в замках 20 расплавляется и освобождает тросик 21, одновременно, тепловые извещатели 24 дают сигнал на электромагнит 23, который освобождает груз-ударник 22. В результате груз-ударник 22 падает в направляющем патрубке 18 и ударяет в хвостовик защелки-сторожа 19, которая освобождает тросик 13 с грузом 15.

В начальный момент груз 15 свободно падает, не раскручивая барабан 12 и не открывая вентиль ll. Приобретая необходимую кинетическую энергию, достаточную для приведения вентиля ll с места, груз 15 раскручивает барабан 12, открывает вентиль 11. После открытия вентиля 11 груз 15, перемещаясь по трубе 14, взаимодействует с концевым включателем 16, который подает сигнал на электрореле 17 °

Электрореле 17 включает насос 6 подачи огнетушащего вещества и подает сигнал о том, что установка сработала.

В результате огнетушащее вещество .по магистральному 2, питательному 3 и распределительному 4 трубопроводам и распыпителям 5 направляется на огонь и гасит его.

1 230604

l) б

21

29
