Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„.Я0ы1230665 (5D 4 В 01 J 8/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1 а3

Г

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (21) 3776772/23-26 (22) 25.07 ° 84 (46) 15.05.86. Вюл. N 18 (71) Дзержинскии филиал Ленинградского научно-исследовательского и конструкторского института химического машиностроения (72) О.В.Колесников . (53) 66.023(088.8) (56) Авторское свидетельство СССР

9 858903, кл. В 01 J 8/00, 1979. (54)(57) 1. УСТРОЙСТВО ДЛЯ МОНТАЖА

МЕХАНИЗМОВ В АППАРАТЕ, включающее крюк подъемного крана с гибким подвесным элементом, направляющий элемент и взаимодействующий с ним фиксирующий элемент, о т л и ч а ю щ ее с я тем, что, с целью повышения надежности монтажа механизмов, оно снабжено центрирующим средством, закрепленным на конце направляющего элемента, установленного по оси аппарата, и выполненным в виде полого цилиндрического корпуса с шаровыми клапанами и продольными пазами с шарнирно эакрепленными в них откидными планками, в котором размещен фиксирующий элемент.

1230665

2. Устройство по п. 1, о т л мч а ю щ е е с я тем, что фиксирующий элемент выполнен в виде поршня с укрепленным на нем пальцем с кольцевой канавкой, шарнирно соединенно1

Изобретение относится к устройствам для монтажа механизмов в аппарат и может быть использовано в химической, нефтехимической и газовой промышленности для загрузки катализатора и монтажа внутренних перфорированных цилиндров в радиальный реактор

Целью изобретения является повышение надежности монтажа механизмов.

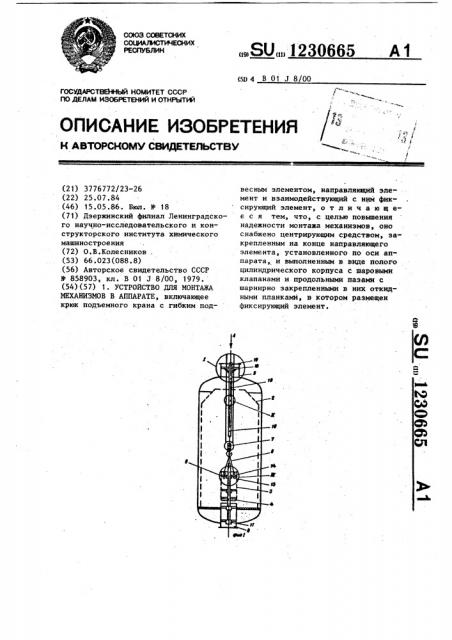

На фиг. 1 изображено устройство, разрез на фиг. 2 — узел I на фиг. t, центрирующее средство в сложенном состоянии; на фиг. 3 — то же, центрирующее средство в рабочем состоянии; на фиг. 4 — узел II на фиг. 1 (узел соединения стойки с корпусом центрирующего средства); на фиг. 5 узел III на фиг. 1 (захватное средство), на фиг. 6 — вид А на фиг. 1 (центрирующее средство в рабочем положении), на фиг. 7 — смонтированный и закрепленный на стойке пакет перфорированных цилиндров; на фиг.8 узел IV на фиг ° 7 (узел установки стойки в опорной крестовине); на фиг. 9 — узел V на фиг. 7 (узел крепления секций перфорированного цилиндра); на фиг. 10 — крестовина стойки, вид снизу; на фиг. 11 — палец с канавкой.

В корпусе 1 радиального реактора размещен наружный перфорированный цилиндр 2 и монтируемая секция 3 внутреннего перфорированного цилиндра с установочным цилиндроконическим упором 4 в нижней части, служащим для соединения последующей секции с предыдущей. Корпус 1 реактора в верхней части снабжен патрубком 5, а в нижней — патрубком 6.

Устройство для монтажа включает крюк 7 подъемного крана с гибким подвесным элементом 8 с крюками 9, направляющий элемент, выполненный в виде цельносварной разборной стойки 10, ro посредством спиц с откидными планками, и пары магнитов с разноименными полюсами, один из которых укреплен на поршне, а другой жестко связан с полым цилиндрическим корпусом.

2 установленной по оси реактора в опорных крестовинах 11, которые крепятся внутри патрубка 6 пальцев 12. Перфорированные секции 3 имеют установ5 ленные сооено с ними центрирующие втулки 13, соединенные спицами 14 с внутренней поверхностью перфорированных секций. На спицах 14 имеются вырезы 15 для крюков 9.

В стойку 10 вставлен корпус центрирующего средства 16 с фиксирующим элементом 17. Центрирующее средство выполнено в виде полого цилиндрического корпуса 18 с коническим кон15 цом 19, с откидными планками 20, ко" торые шарнирами 21 крепятся.в продольных пазах 22 корпуса 18 и соединены шарнирно спицами 23 с поршнем 24, установленным внутри корпуса 18. Фик2О сирующий элемент 17, установленный в корпусе „8 имеет поршень 24, на котором укреплен палец 25 с кольце.вой канавкой 26, шаровые клапаны 27 с предварительно сжатыми пружинами.

25 Перпендикулярно клапану в цилиндрическом корпусе 18 выполнено гнездо 28 под палец 25.Фиксирующий элемент 17 содержит пару магнитов 29 и 30 с разноименными полюсами, один 29 из котоЗО,рых укреплен на поршне 24, а другой 30 — на пробке 31, укрепленной в корпусе 18.

В верхнем конце стойки 10 имеется стержень 32 с пальцем 33. На стержне

З1 укреплена шпилька 34.

Для стяжки внутренних перфорированных цилиндров, устанавливаемых на стойке 10, служат шайба 35 и гайка 36, навинченные на шпильку 34. щ Устройство работает следующим образом.

Подъемным крюком и крюками 9 гибкого подвесного элемента 8, которыми захватывается секция 3 за выре45 эы 15 спиц 14, нанизывают секции 3

3 1230 на стойку 10 (в этот момент центрирующее средство находится в сложенном состоянии) и опускают ниже центрирукщего средства. Затем вручную переводят откидные планки 20 в рабочее положение, фиксируя стойку 10 по оси реактора, при этом поршень 24 . движется вверх, палец 25 входит в гнездо 28, отжимает клапаны 27, которые затем входят в кольцевую канав- 10 ку 26, удерживая тем самые поршень 24 в верхнем крайнем положении, зафиксировав откидные планки 20 в рабочем положении.

Затем продолжают опускать секцию 3. Как только цилиндроконический упор 4 входит в верхнюю часть нижнего патрубка 6,.натяжение гибкого элемента 8 ослабевает, крюки 9 отводят 20 в сторону и выводят из реактора. Далее крюками 9 цепляют. саморазгружающийся бункер с катализатором, имеющим центральную полую тягу. Вручную опускают откидные планки 20 центри- 25 рующего средства, нанизывают бункер полой тягой на стойку 10, опускают его ниже центрирующего средства, ставят откидные планки в рабочее положение, опускают бункер по стойке 10 30 на секцию 3. Происходит автоматическая разгрузка катализатора из бункера, при этом, если секция 3 не полностью вошла в патрубок 6, то под тя"

665 4 жестью бункера она опускается до упора.

Таким же образом монтируют последующую секцию и повторяют загрузку катализатора до тех пор, пока установят все секции внутреннего перфорированного цилиндра.

После установки последней секции 3 центрирующее средство демонтируют и весь пакет секций 3 стягивают следующим образом. На шпильку 34 надевают шайбу 35 и прижимают ее к втулке 13 гайками 36. Затем досыпают катализатором оставшийся реакционный объем.

При использовании устройства для монтажа механизмов в аппарат необходимо учитывать, при каких режимах работает аппарат, если при высокой температуре, TO возможно пригорание резьбового соединения, используемого при стяжке перфорированных цилиндров. В этом случае можно, используя стойку, стяжку внутреннего перфорированного цилиндра проводить другим способом, например, пропустив проволоку сквозь отверстия для пальца 33 в стойке 10, обогнуть спицы 14, снова пропустить сквозь отверстие и т.д. несколько раэ, затем скрутить пучки проволоки с обеих сторон отвер- . стия, тем самым стянуть весь пакет секций внутреннего перфорированного цилиндра.

1230б65

Фиг Б

/4 (РиГ 7

1230665
