Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (И) (51) 4 В 08 В 1/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ И

К ABTOPGKOMY СВИДЕ (61) 706139 (2.1) 3601896/22-12 (22) 09.06.83 ,(46) 15.05.86. Бюл. У 18 (71) Ивановский завод автомобильных кранов (72) В. И. Кожин (53) 621.7.024(088.8) (56) Авторское свидетельство СССР

У 706139, кл. В 08.В 1/02, 1977. (54)(57) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ДЕТАЛЕЙ ТИПА ТЕЛ ВРАЩЕНИЯ по авт. св.

И 706139, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей, .оно имеет дополнительные ленточные транспортеры с торцовой рабочей поверхностью для обеспечения очистки торцов деталей, а шкив — размещенные на его торцах соосно с ним дополнительные шкивы с диаметром, превышающим диаметр основного шкива, и буртики, смонтированные на свободных торцах дополнительных шкивов, при этом дополнительные ленточные транспортеры охватывают дополнительные шкивы.

Фиг.Х

Составитель А. Фомичева

Техред Л.Сердюкова Корректор А. 06ручар

Редактор Н, Горват

Заказ 2477/12

Тираж 571 Подписное

ВНИИПИ Государсгвенного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

1 1230

Изобретение относится к машино- . строению и может быть использовано для очистки деталей типа тел вращения, например роликов для подшипников перед сборкой. 5

Целью изобретения является расширение технологических возможностей устройства.

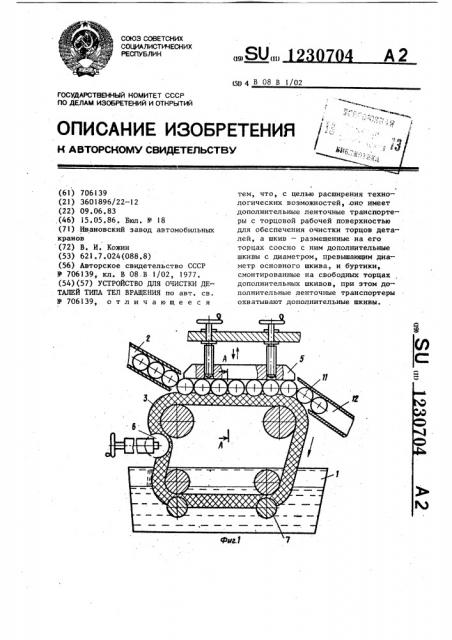

На фиг. 1 изображено устройство, общий вид, на фиг. 2 — сечение А-А 10 на фиг. 1.

Устройство для очистки деталей ти па тел. вращения содержит рабочую ванну 1, подающий лоток 2, расположенный перед бесконечным ленточным тран- 15 спортером 3, лента которого натянута на шкивы 4 и над которым помещена подвижная прижимная планка 5, отжимной ролик 6, установленный с воэможностью возвратно-поступательного фик- 2О сированного перемещения нерпендикулярно к поверхности ленточного транспортера 3. Под ленточным транспортером 3 в ванне 1 установлены ролики

7, моющие ленту транспортера.

Шкив 4 имеет расположенные на его торцах соосно с ним дополнительные шкивы 8 с диаметром, превышающим диаметр шкива 4, с буртиками 9. Дополнительные шкивы 8 охватываются.ленточ-30

704 2 ными транспортерами 10 с торцовой рабочей поверхностью для очистки торцов роликов.

Очищаемые детали 11 движутся по подающему лотку, ленточному транспортеру к отводному лотку 12.

Устройство для очистки деталей типа тел вращения работает следующим образом.

Детали 11 под действием собственного веса скатываются из лотка 2 и извлекаются в зазор между движущимися ленточными транспортерами 3 и 10 и планкой 5. При вращательном и поступательном движении деталей 11 про. исходит их протирка ленточными транспортерами по всем поверхностям детали. При этом консервирующая смазка и загрязнения с деталей переносятся на поролом ленточных транспортеров, ь очищенные детали скатываются в отводной лоток 12. При движении лент транспортеров происходит непрерывное их промывание в ванне 1 с помощью моющих роликов 7 и жидкости.

Применение предлагаемого устройства расширяет технологические воэможности его, так как обеспечивается очистка изделия со всех сторон.
