ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ Щ-„,;, (21) 3807295/29-15 (22) 19.07.84 (46) 15.05.86. Бюл. № 18 (71) Производственное объединение «Машиностроительный завод имени Ф. Э. Дзержинского» (72) Н. С. Корелин, Ю. К. Непомнящий, А, М. Ширинкин, В. И. Асанов, В. И. Дегтярев и В. И. Пугин (53) 634.0.362.7 (088.8) (56) Авторское свидетельство СССР № 844279, кл. В 27 В 17/00, 1979.

Авторское свидетельство СССР № 695814, кл. В 27 В 17/00, 1977.

„„SU„„1230820 А1 (54) (57) 1. РАМА ПЕРЕНОСНОЙ MOTOPHOPI ПИЛЫ, включающая стойку и руль с рукоятками управления, снабженные пластинчатыми рессорами с консолями на концах, соединенных между собой соответственно посредством амортизаторов, отличающаяся тем, что, с целью снижения вибрации на рукоятках управления, каждая концевая часть консоли рессоры стойки соединена с неконцевой частью консоли рессоры руля, а каждая концевая часть консоли рессоры руля соединена с неконцевой частью консоли рессоры стойки.

2. Рама по и. 1, отличающаяся тем, что общая длина консолей рессоры руля не менее чем в 1,5 раза больше общей длины конФ солеи рессоры стойки. ®

1230820 фиг.2

P А.

Составитель Т. Миронова едактор А. Лежнина Тех ед И. Ве с

Заказ 2310/18

Корректор И. Эрдеи

Тираж 501 Подписное

ВНИИП

И ПИ Государственного комитета СССР

113035, по делам изобретений и открытий

35, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, . П ул. роектная, 4

Изобретение относится к лесной промышленности, в частности к переносным моторным пилам.

Цель изобретения — снижение вибрации на рукоятках управления.

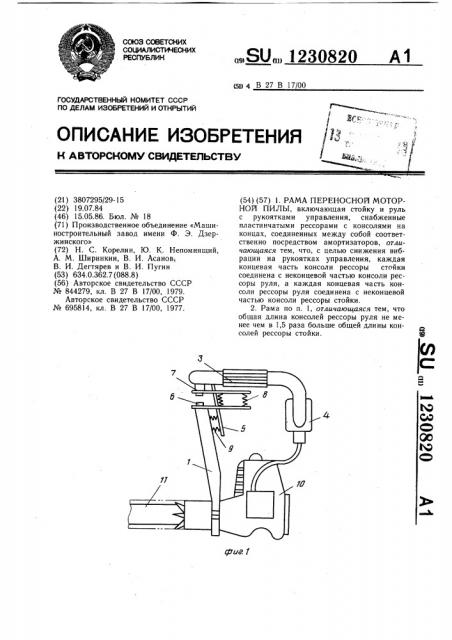

На фиг. 1 изображена рама переносной моторной пилы, вид сбоку; на фиг. 2 то же, общий вид.

Рама переносной моторной пилы содержит стойку 1 и руль 2 с рукоятками 3 управления, бензобаком 4 и скобой 5. К стойке 1 жестко прикреплена пластинчатая рессора 6 с консолями на концах. К рулю 2 жестко прикреплена пластинчатая рессора 7 с консолями на концах, общая длина которых за счет их изгиба не менее чем в 1,5 раза больше общей длины консолей стойки.

Между рессорами 6 и 7 расположены амортизаторы 8, а между стойкой 1 и скобой 5 — амортизаторы 9. Амортизаторы 8 соединяют концевые части консолей рессо1 ры 6 стойки 1 с неконцевыми частями

ы 7 ессоры руля 2, а концевые части консоле" р ссоры 7 руля 2 — с неконцевыми частями е и консолей, рессоры 6 стойки 1.

Рама переносной моторной пилы работает следующим образом.

Виб а рация, создаваемая двигателем 10 и пильным аппаратом 11, передается на стойку . Часть вибрации со стойки 1 воспринимается амортизаторами 9, установленными между стойкой 1 и скобой 5. Другая, наибольшая часть вибрации, воспринимается рессорой 6, амортизаторами 8 и рессорой 7.

Соединение при помощи амортизаторов жестких участков одной рессоры с участками наименьшей жесткости другой рессоры обеспечивает эффективное гашение вибраессо ции. Кроме того, при данной констр к р р удлиняется путь прохождения вибции рации к рукояткам, что также способствует ее эффективному снижению.
